三维管道图标注问题，高手帮忙看下

zhujunsq · 发表于 2008-4-19 09:41:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

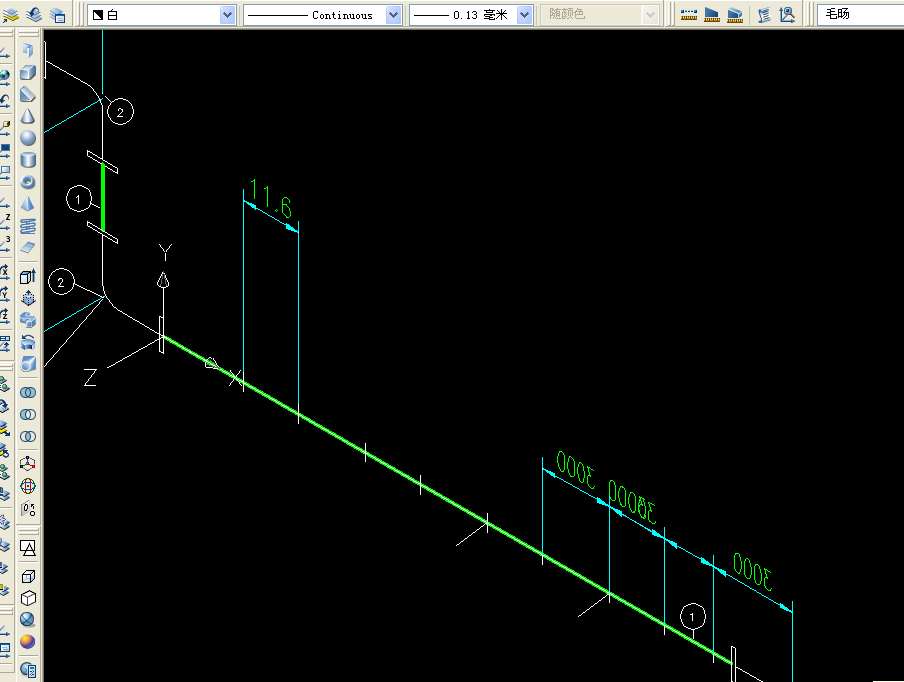

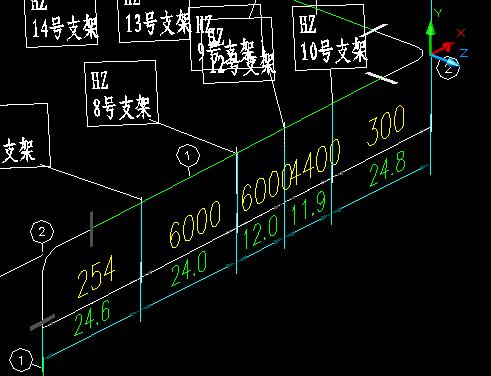

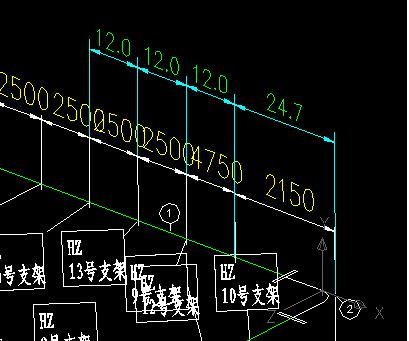

http://botu.bokee.com/photodata2/2008-4-19/013/094/904/15404136/15404136_h.jpg如图，dwg文件在压缩包里面，高手帮看看是怎么标注的

我弄半天都标不上去，在视图里面切换也标注不了

玛法里奥 · 发表于 2008-4-19 11:49:40

楼主的图是用cad画的吗？我在打开时说此dwg文件是用非autodesk开发或许可的软件应用程序保存。。。。。。。
如果在cad中要用到ucs命令，在不同平面上标注即可，论坛上有相关的资料，可以查阅一下。。。。

zhujunsq · 发表于 2008-4-19 12:03:36

是三维造型，生成的DWG文件，我在不同的平面上试过，还是标注不到图中的效果

;)

玛法里奥 · 发表于 2008-4-19 12:15:15

楼主还可以试试在布局中标注。。。。。。。

zhujunsq · 发表于 2008-4-19 13:56:47

布局里面的标注也试过，也不行，标出来都是在平面的

★新手★ · 发表于 2008-4-19 15:00:09

原帖由 zhujunsq 于 2008-4-19 13:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# i+ a) ^& t! Q9 o7 u8 M3 D 布局里面的标注也试过，也不行，标出来都是在平面的

移动UCS使XY平面移动到你要标注的线段上即可！（注意方向）

你的图尺寸全部是“替代”呀！

maoyangmy · 发表于 2008-4-19 15:36:59

我试过了,先采用OCS选中要标注的线段,再旋转UCS(以X轴为基准)90度,最后进行标注即可

zhujunsq · 发表于 2008-4-22 08:34:37

原帖由 ★新手★ 于 2008-4-19 15:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; k1 p7 `# `+ F6 z. z' u5 k0 P! S. |+ |! |0 L0 B3 W0 ]! ~

) ?* v0 S, B* |+ V1 r4 k" z& [移动UCS使XY平面移动到你要标注的线段上即可！（注意方向）# [! l8 o& R' E2 p& w8 f% a
/ Q2 x; j) u' ^5 `7 h7 q7 Y7 {- {* ^
你的图尺寸全部是“替代”呀！

老大就是老大，果然很强大。我刚把UCS的概念弄清楚，现在就能用来标注了，强人good
看来学好CAD还是很需要动脑子滴，顶上
......不过那个尺寸替代我大概知道是为什么（这个图是由三维图转换过来的

）

[ 本帖最后由 zhujunsq 于 2008-4-22 08:36 编辑 ]
