[分享] 发一个我最近总结出来的制图样式

[复制链接]
发表于 2008-4-22 22:20:19 | 显示全部楼层 |阅读模式 来自: 中国广东梅州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
希望走过路过的朋友给点意见5 {) {* n/ m. h& H' o& a7 I
主要修改有:
) a( a4 u( p5 `4 a: v0 u. k从系统配置:
3 b6 u; Q3 @! v' l( Z
一、系统OP设置有& P- s! F- j: J- `

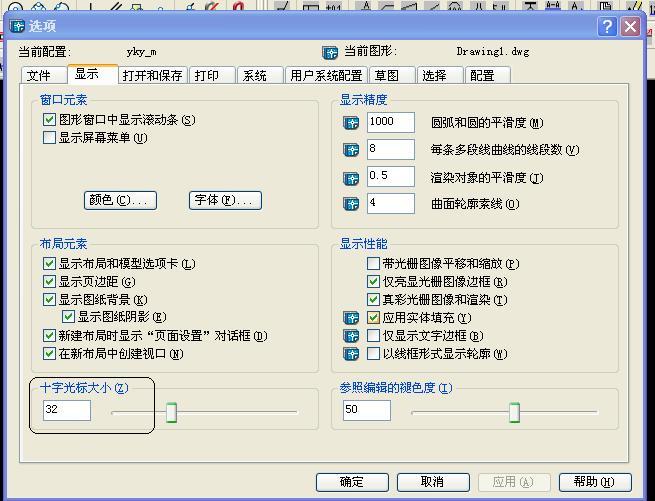

显示里设置只有一个:6 Q' @( c, l9 N: b5 ]
1.光标大小:    个人喜欢32大小合理

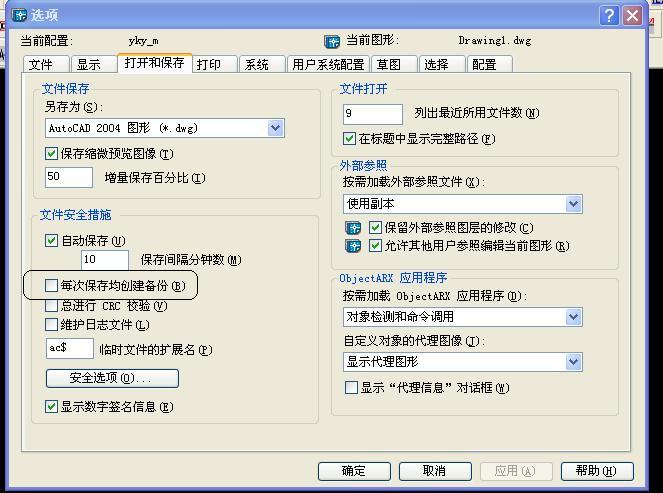

4 c9 x2 v( v$ [, k2.打开和保存:把每次保存均创建备份去掉,原因备份烦琐

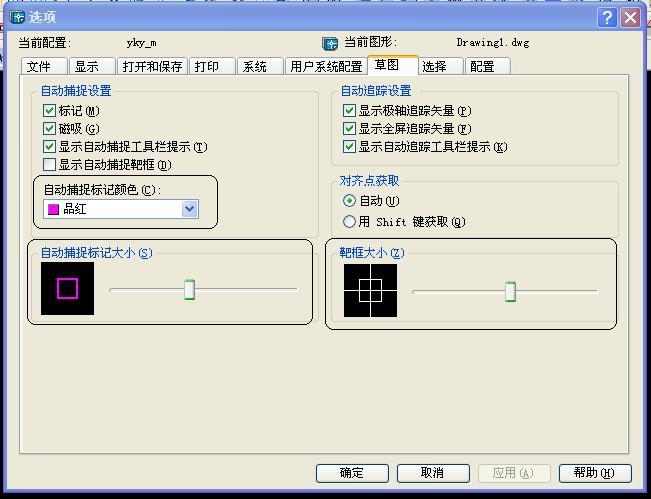

4 S: {9 m2 k$ e, @7 H8 N1 F. t. q3.草图里设置:  Ⅰ、自动捕捉为品红,喜欢这颜色
, U6 M& k; G" M! A0 K; M                        Ⅱ、自动捕捉跟靶框设置为居中

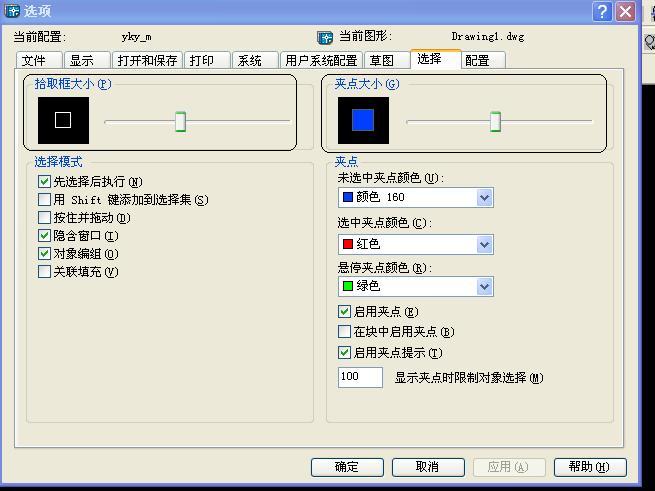

5 S; M/ J, R* y* m) G4.在选择项里:框大小跟夹点设置居中。
" F: \. h$ d; J5 o* d- T
3 ]) q' T0 G: j% S$ ~
4 Z$ @& W2 n! f) Z: h6 L. Y
' Y5 s0 Q( \/ |0 O! B

+ c! a6 N1 {5 B+ m然后是图层设置

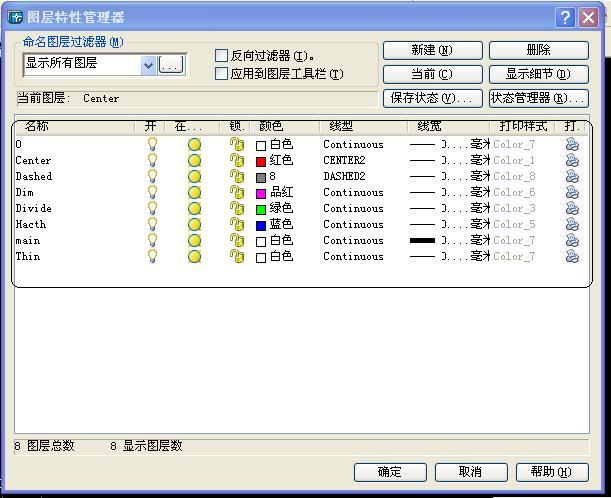

5 m. K' w) [$ h/ Z二、图层设置1 o5 h5 g9 j2 j( ~5 M
中心线: center也就是选择单点画线CENTER2         红色
# _# g' V# y" E, E2 V虚线:     DasheD也就是虚线DASHD2                           8
0 e+ L" I/ H( j" A' N6 G标注线: DIM  ------CONTINOUS                                  品红
# ^6 ]6 F+ T; `) A2 q/ h. P双点画线 Divide-------CONTINOUS                               绿色: `5 s9 n" n# x3 }- G0 g3 x# g
剖线----    Hacth-------CONTINOUS                                蓝色
( k( y& Y" Q8 h轮廓线---   main   -------CONTINOUS                             白色
' r! L+ Z0 D6 d) @% X: Q细实线*----Thin  -------CONTINOUS                               白色
; `  N: u) `) b6 ]  L8 ?0 |3 v9 w线宽为:3 x. G) W/ M, m
A4为  main------0.48 B; R% y) `# l* O1 N+ k
其余全部为0.13. K, H) \# _6 o/ F" m
A3 A2 A1   main-----0.53
8 h6 P2 f) s  c1 z- s5 p其余全部为0.18
" _: q  f: b2 I采用的是98之前的1:3的线宽比例
$ L# ~- y* v- F
# r/ X1 C$ j5 j; z5 M$ u& G, O+ q# t5 g. B
然后是文字设置
2 I# `$ q0 t7 w2 R+ l$ Q! e

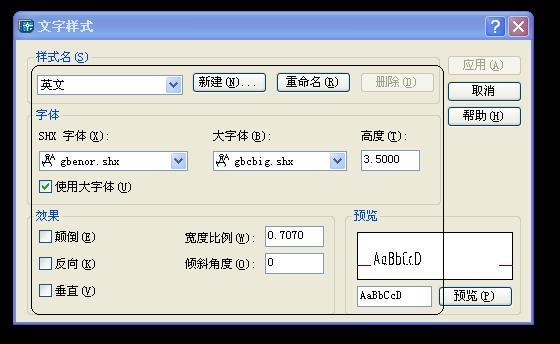

: M0 i5 O# U' F6 B9 m: W- a; d8 F& J文字设置为:
) {& }9 N5 V- ^' q' E1.如果是英文字或者是中英或者是数字组合,采用的是gbenor,shx大字体为:gbcbig,shx高度为3.5,宽度比为0.707: V6 }7 x) B5 {% j' H2 |
9 \3 ^/ n+ |) {* B1 n

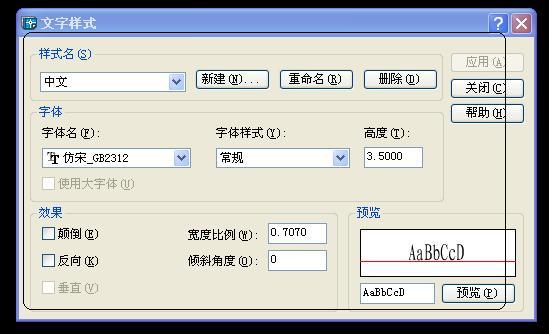

2.如果是中文的为:仿宋321   同样高度为3.5,宽度里为0.707

; {" b9 z! S: C7 q当然了,如果想锁顶标注在高度里写数字,如果不想锁定,则为:0- y; p, M  d* L" j5 \  v& V' K% s

' M# m  `6 Z+ \8 D3 ]# x# u! x

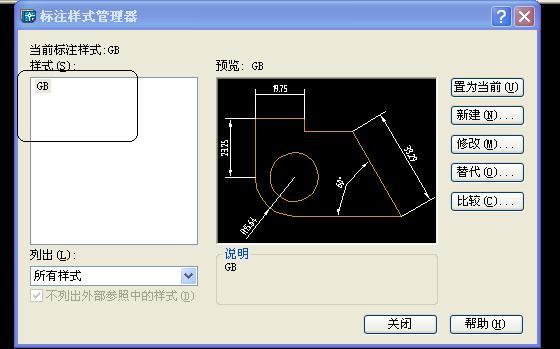

最后是标注设置

! P# G" G* s. c  Z* ~* J

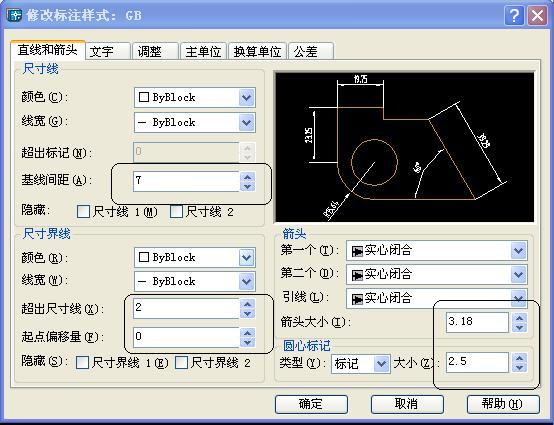

: ?8 {7 a) u1 W机械设置5 h" e0 u: R# [! v" t: f( B  F
1.尺寸线
* x9 @5 ~' e3 w3 M& }3 i基线间距为7
( z" b& t6 Y; ]" d0 j* u
2.尺寸界线为( I# n& A' u4 B5 l5 p
超出尺寸线:2. t' Z# X" J; T
起点偏移量为:0

1 g# g1 w4 L2 m- J3 p$ x箭头为6d(d为线宽)=3.18! }/ X$ [3 Y8 ?9 B

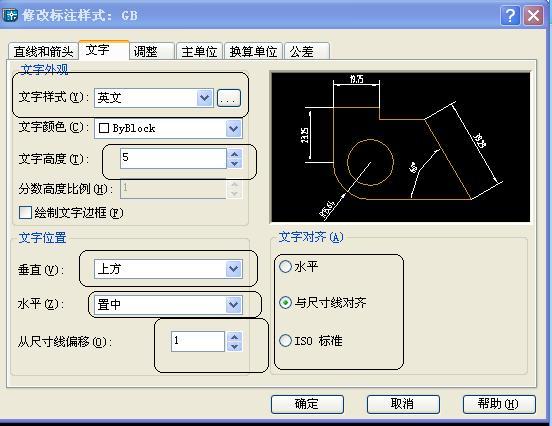

文字
; q# t7 L1 M! b1.文字样式为:刚才的文字设置里的英文1 T5 ~' {( f$ H& {$ O
2.文字高度为5% m+ w4 g$ V9 i5 E$ ~! T
3.文字位置为:垂直上方,水平中,从尺寸线偏移1

8 _* b& v: w1 W+ f) p7 M# S& F: @. H: u# F3 d
6 M8 e2 u4 t* Q$ ^9 a" Q9 R
: M/ Q) F# {2 W% q  J# X- S

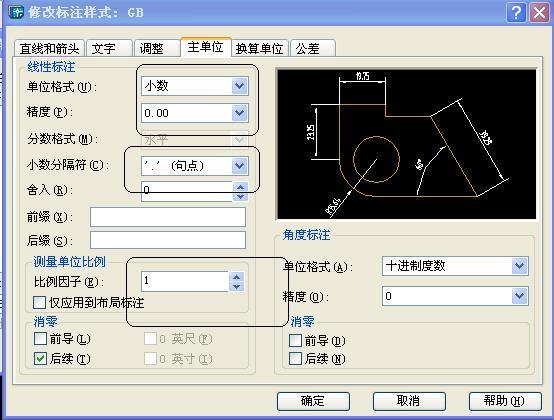

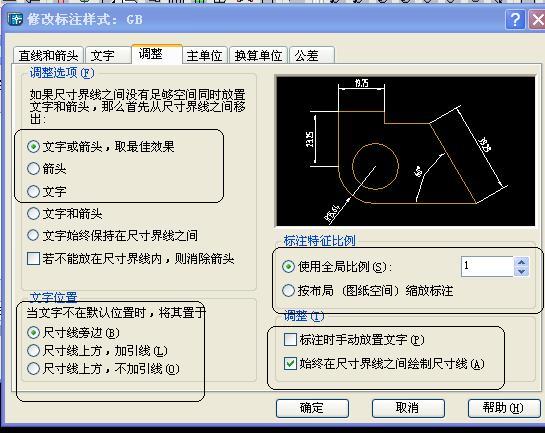

其他设置看图片为准,累了,睡觉去了,希望大家给点意见,这个是本人总结两年来绘图的经验的绘图样式,基本符合GB

  p$ |% G+ r; v9 {% e# l9 |
' y0 H* \' m/ z6 c, R0 M3 ^" q$ F[ 本帖最后由 番禺理工 于 2008-4-23 08:51 编辑 ]
