类似的主题楼主已发过帖，以后不重复发帖，小心挨罚。' I U; r; m: a, t0 m- {# ]
$ o+ O& Q0 N( o0 R5 D
由于CAD的标注都是放在当前UCS的XY平面上，如果想在对象上放置标注，就必须先修改UCS（新手总版已经教过你）。
; n. n( e1 f! O9 p, k7 y有一个情况比较特殊，这个图的原作者UCS图标设置不太合理，导致修改UCS不太方便。下面的文字和图片是关于修改UCS图标设置的，你可以对照着自己练习一下，有关命令和系统变量的具体内容请自行查阅帮助文件。' s; G# I) B% z( F0 K l

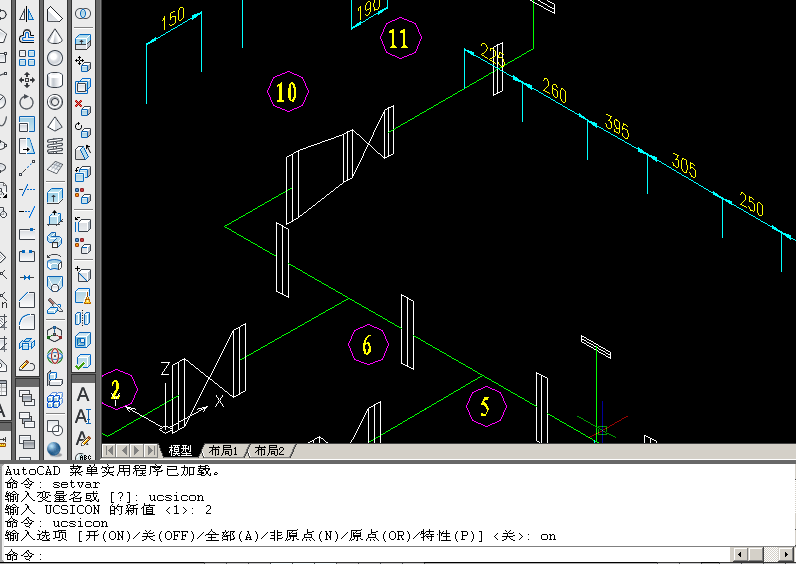

# X' S7 T9 i; j1、由于UCSICON系统变量与UCSICON命令同名，想修改此变量必须使用SETVAR命令，见下图，注意看命令行文字。
& I, i9 ^: w" h* J7 E& F
6 N! J( J) e2 N, n. x

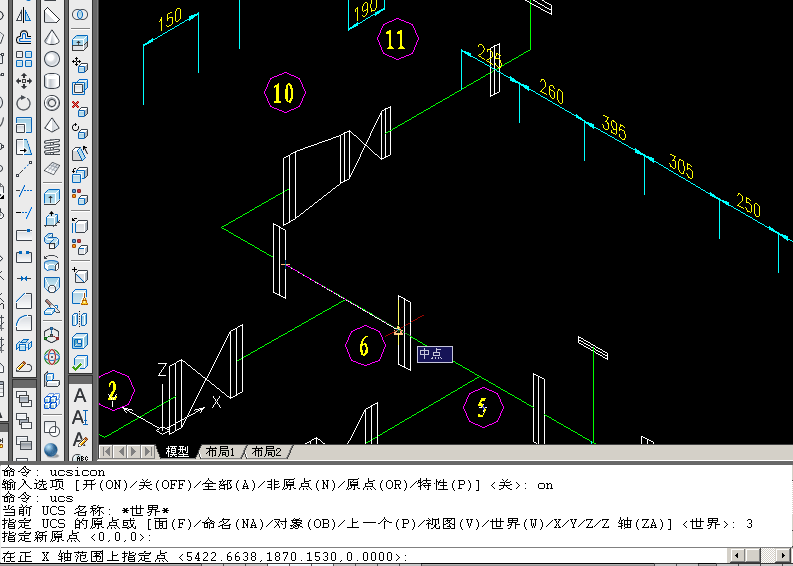

& _3 B H+ ]4 |& u" i2、图标不见了，这是被原作者关掉的。用UCSICON命令打开，见下图
( U# c! U4 a4 Q, J K V
. ?+ o0 S3 q7 @8 K5 y1 z$ A2 }8 x, a0 M6 ^( Y3 f* a8 ?8 U+ K

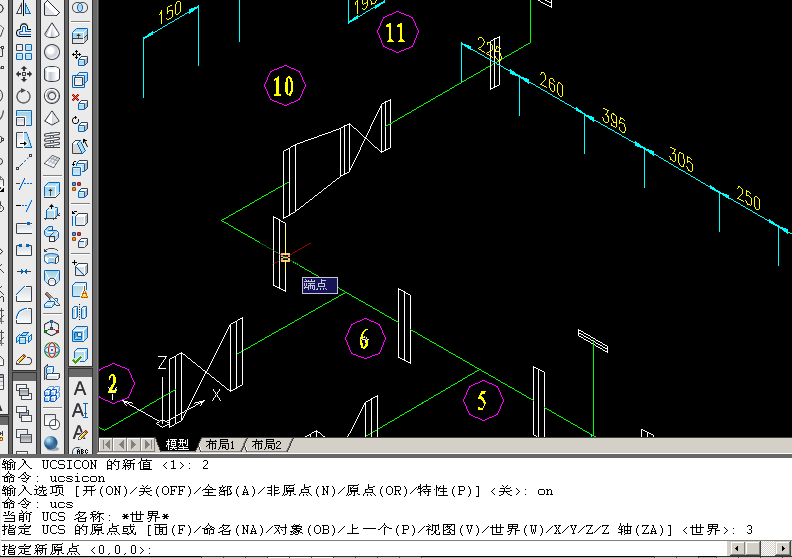

3、图标打开了，现在修改UCS，输入UCS命令，回车，3，回车，命令行提示指定新原点，在法兰和管道的连接处选点，目的是为了下一步利用管道和法兰上的点指定坐标轴方向。见下图
* U) ~# T! f1 X0 i$ L* S5 p
; \' \: i: `$ Z
; `4 c5 g' [( [. n. E, a0 C4、在管道上选点指定X轴方向
5 i5 `& T' r% U8 w! t4 ~* I
9 c, x z/ K+ `2 ^- V% c% K

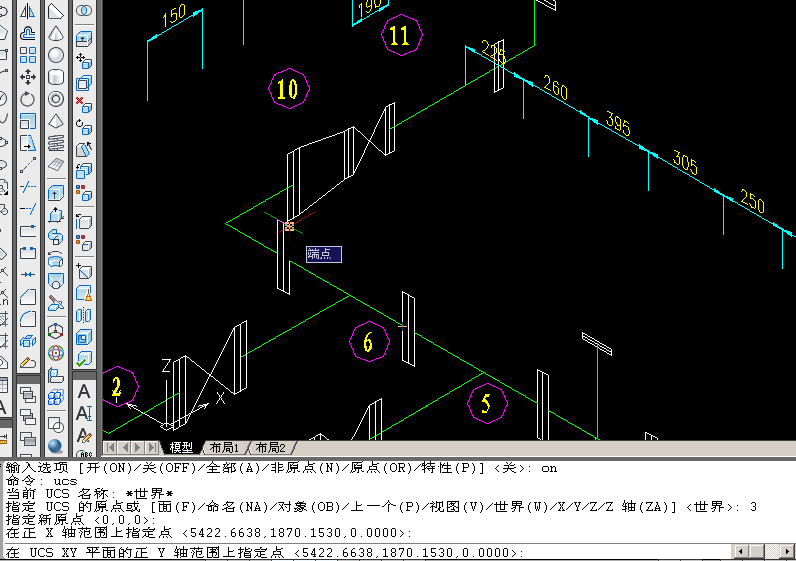

' i3 `) h2 }" @! }- I) I9 {- `; R5、在法兰上选点指定Y轴方向
2 s* B* ]0 ^! x# H
/ y+ H+ ~6 I( G5 m v! E N9 }
5 Q h. @+ H2 k& l C6、UCS改好了
8 f( o/ z7 d8 h: m. F; t- P' {
2 w1 E" g* V$ z: |, I3 T6 n4 ]$ y2 }; y% |* Q8 d

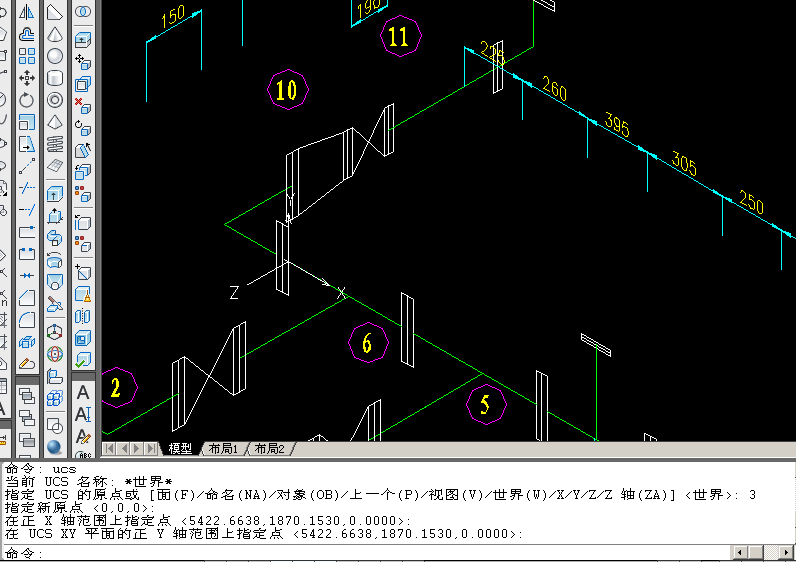

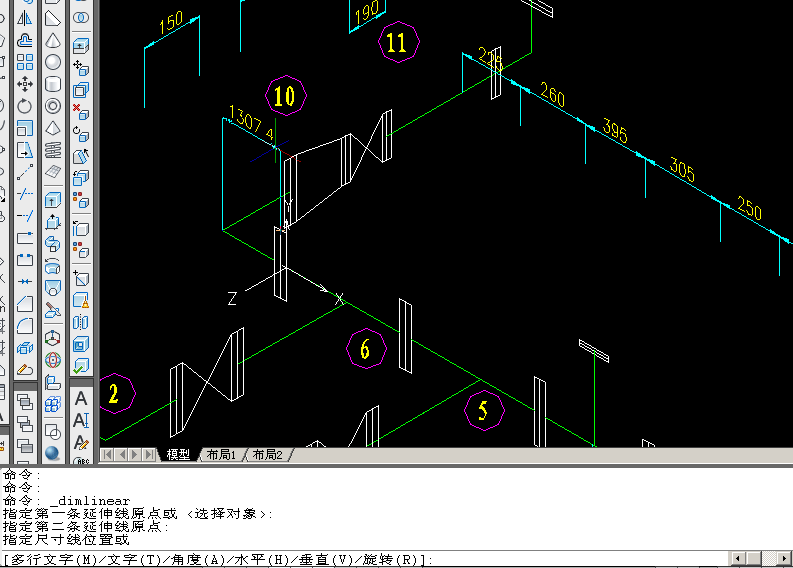

7、标注，试一下保存后再重新打开，不会有问题的（除非程序坏了）
! I! n/ D; @, j! s% A. g
8 N6 `: `/ B$ H2 d5 c% q: T, \) X* H# u% S7 `: _6 y0 j. E) Y6 @1 S
关于打印出图，建议用布局出图，既直观又方便。如果不会用布局，请到本版置顶的教程链接帖中找，有一个《三言两语话布局》就是教你怎么用布局的。 |
