请问这个被钉穿的图如何用SW画出来。

maowuyang · 发表于 2008-5-10 17:15:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

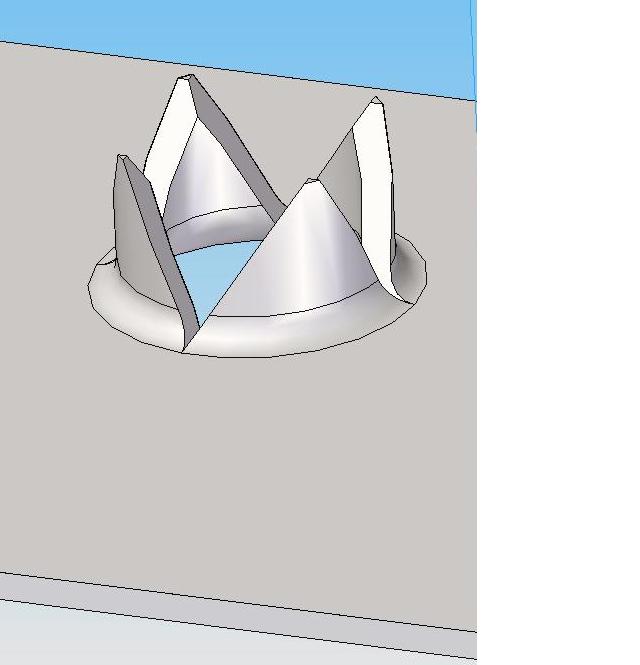

这个孔就像钉子把铝板钉穿一样。

YUANMENG · 发表于 2008-5-10 19:41:59

有哪位热心人帮忙画画哟，我也正想学习学习。

hahap · 发表于 2008-5-10 21:10:52

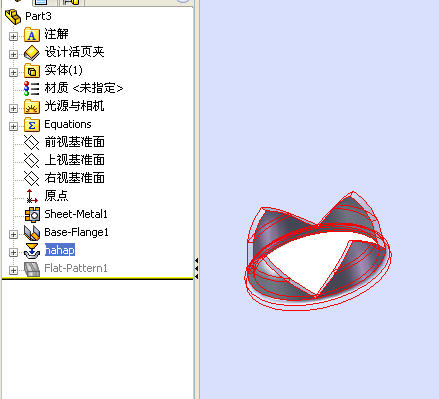

可以用钣金“成形工具”制作出这种效果，看下：

SW2007：

文件.rar (140.42 KB, 下载次数: 86)

sxbd1974 · 发表于 2008-5-10 21:17:02

原帖由 hahap 于 2008-5-10 21:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif- G! f4 m) a2 p( q
可以用钣金“成形工具”制作出这种效果，看下：% j# U9 }" e% {. j2 \) y
828958  j- r! z: B& E- r) T! v

! r0 }( B1 o0 Y- E828959% E4 M. G$ [) T9 n( y  e
4 o  y) }! N4 w: N2 W! i* D
SW2007：828960

不知道是那个，直接给个解答不就好了

sxbd1974 · 发表于 2008-5-10 21:18:56

我刚发了帖子，3楼的朋友就补上了，真快

guoquanfeng · 发表于 2008-5-10 22:29:42

第一次见到还有这样的成形工具，学习了

longying0550 · 发表于 2008-5-11 08:44:14

确实使用成形工具能很好的做到，但只限于钣金。
其他方法很麻烦的

wxr1974 · 发表于 2008-5-11 11:08:25

原帖由 hahap 于 2008-5-10 21:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 D7 Q+ E, w6 D& j3 ^) @- ~可以用钣金“成形工具”制作出这种效果，看下：, L# P' d/ B) Y+ H9 i' q/ X3 e3 S
828958, A& t9 D0 h7 h: h
6 l, A: b% l- Y+ m2 {" @3 x! l, [+ P3 d
828959
3 L( q& v$ E8 I# E. C5 `9 V) S7 e& E+ s4 N0 f* L* P: v/ Q: J/ u0 n
SW2007：828960

你的HAHAP工具我怎么找不到呀

米仔 · 发表于 2008-5-11 13:17:56

还有这招啊？我也找找看，好像没发觉有这功能啊

米仔 · 发表于 2008-5-11 13:27:58

晕，我的2008怎么找不到这个工具呢？

hahap · 发表于 2008-5-11 18:54:22

原帖由米仔于 2008-5-11 13:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif% J, A7 ]2 V, _9 }; d& C3 d9 X& ~' d
晕，我的2008怎么找不到这个工具呢？

原帖由米仔于 2008-5-11 13:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif* M! G' h0 S( ]* Z* T1 R8 Y
还有这招啊？我也找找看，好像没发觉有这功能啊

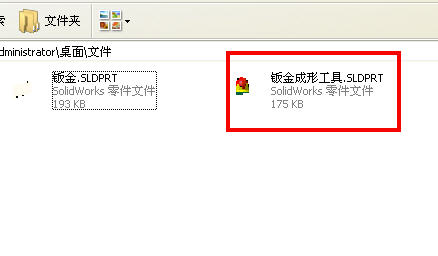

这成型工具是自己做的，文件已上传（上面3楼帖子）
你们下载解压后可以看到成形工具，把它放到SW的成形工具文件夹即可调用。

wwwzzzvvv · 发表于 2008-5-11 19:21:13

谢谢分享，支持楼上的，顶一下。

sxbd1974 · 发表于 2008-5-11 19:39:50

原帖由 hahap 于 2008-5-11 18:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif: {4 d' v- ]& J% [$ M- K  r
- T* v. E& ^% C- ?4 f5 I  ?7 Y$ R
5 e9 Q' h) b/ f2 L* i& O
; X7 D  A2 @5 P' I3 L3 }
" f# C& G9 k* \( i6 o& l: L, t
这成型工具是自己做的，文件已上传（上面3楼帖子）; J# \" c2 t1 R% z0 V" Q
你们下载解压后可以看到成形工具，把它放到SW的成形工具文件夹即可调用。
% X: B. P, ]" {! H0 B. e0 T830475

具体的成形工具文件夹是那一个

米仔 · 发表于 2008-5-12 08:34:25

原帖由 hahap 于 2008-5-11 18:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif 这成型工具是自己做的，文件已上传（上面3楼帖子）你们下载解压后可以看到成形工具，把它放到SW的成形工具文件夹即可调用。 830475

这个文件我下了，就是不知道哪个文件夹

maowuyang · 发表于 2008-5-12 11:52:56

请问HAHAP,SW的成形工具文件夹是那个路径。我的装在D盘。SW2008版的

米仔 · 发表于 2008-5-12 13:34:17

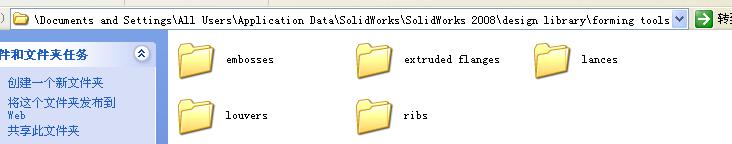

我找到了，路径：C:\Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks 2008
添加也成功了，但还是做不了

高懊 · 发表于 2008-5-12 14:13:42

强，我上次也想在工具库里找，但没有找到，所以我自己也不会，最后就没有在这里面应助。

hahap · 发表于 2008-5-12 23:19:51

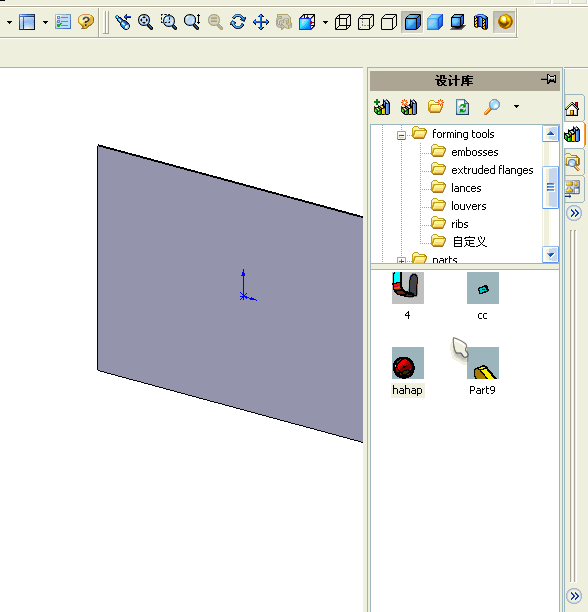

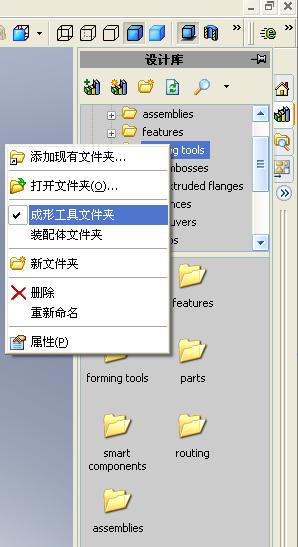

把我上传的“成形工具”存放到---SW钣金成形工具文件夹：系统盘:\Program Files\SolidWorks\data\design library\forming tools。如不能用请看下图，对forming tools文件夹右键----把成形工具文件夹选上就好。

maowuyang · 发表于 2008-5-14 18:15:44

我这是有问题，

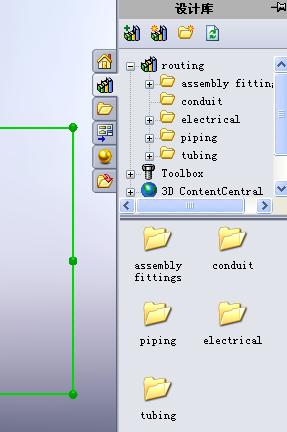

1 那个设计库只能对应routing里面的文件夹
2 放在那个子文件夹里面。

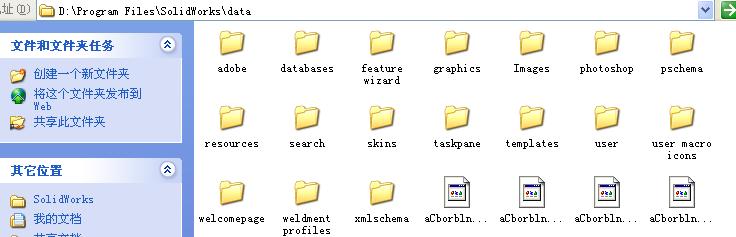

3 在SW的data里面没找到您说的那个路径。
盼详解

mr.lee · 发表于 2008-5-14 18:38:22

原帖由 maowuyang 于 2008-5-14 18:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif; [# ?: U& |9 i; q# n
我这是有问题， 4 [# Z- y8 R& H5 g1 c
1 那个设计库只能对应routing里面的文件夹5 h3 s/ P) B, K- t% T$ H: `! ~& l9 Z
2 放在那个子文件夹里面。
U2 T1 B& P' Z( m% i3 在SW的data里面没找到您说的那个路径。' k/ d. W/ Z3 s9 u
盼详解

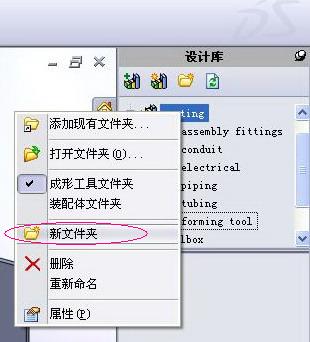

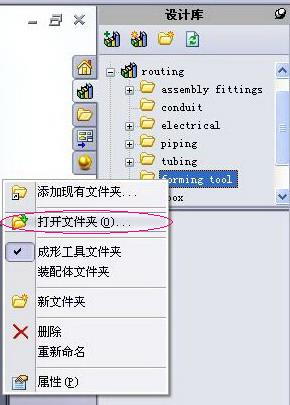

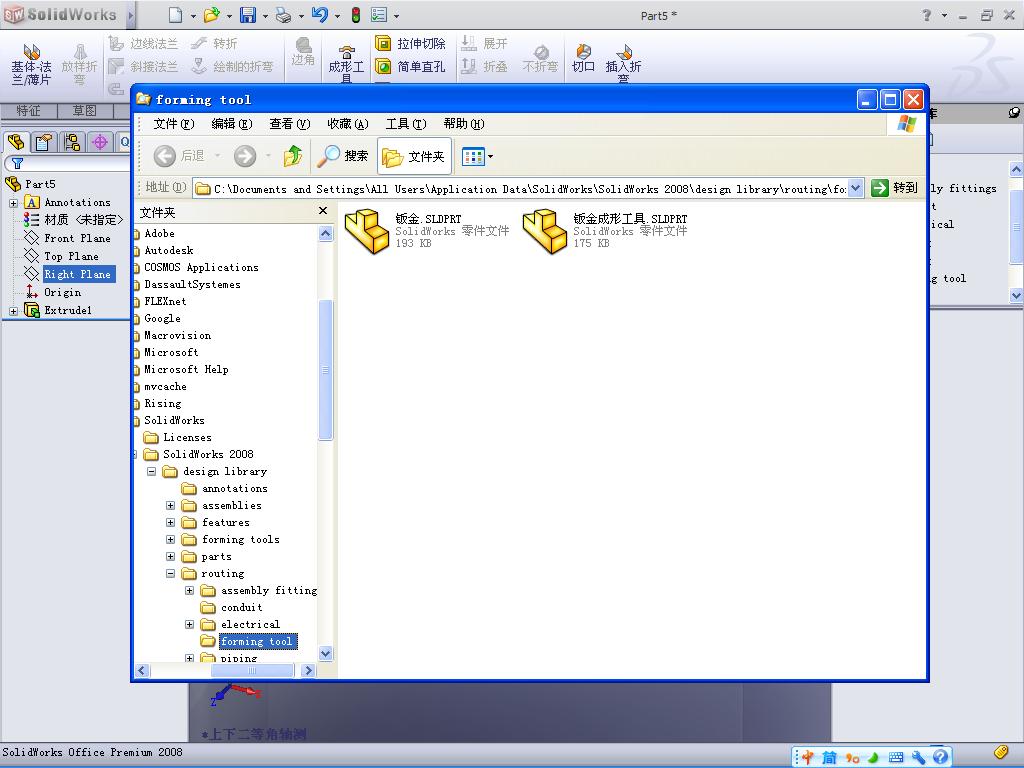

可以自己创建，看附图:1、右键单击选择新建文件夹，2、右键单击打开文件夹；3、把下载的成形文件复制到该文件夹
