UG 投影制图求助

jachou · 发表于 2008-5-23 09:55:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位达人，小生刚学UG,工作中碰到个零件，需在草图中投影视图作参考，可不懂怎么才能将零件在modeling 状态下旋转到自己所需的角度，得出想要的视角。
譬如：A \B 两平面夹角55度，我需垂直于A平面投影，可得出的投影图老是垂直于B平面的投影图，如之奈何 ! 望指点！

[ 本帖最后由 jachou 于 2008-5-23 10:31 编辑 ]

中子星1 · 发表于 2008-5-23 09:59:32

不是很明白你的意思，最好有图说明一下

jachou · 发表于 2008-5-23 09:59:53

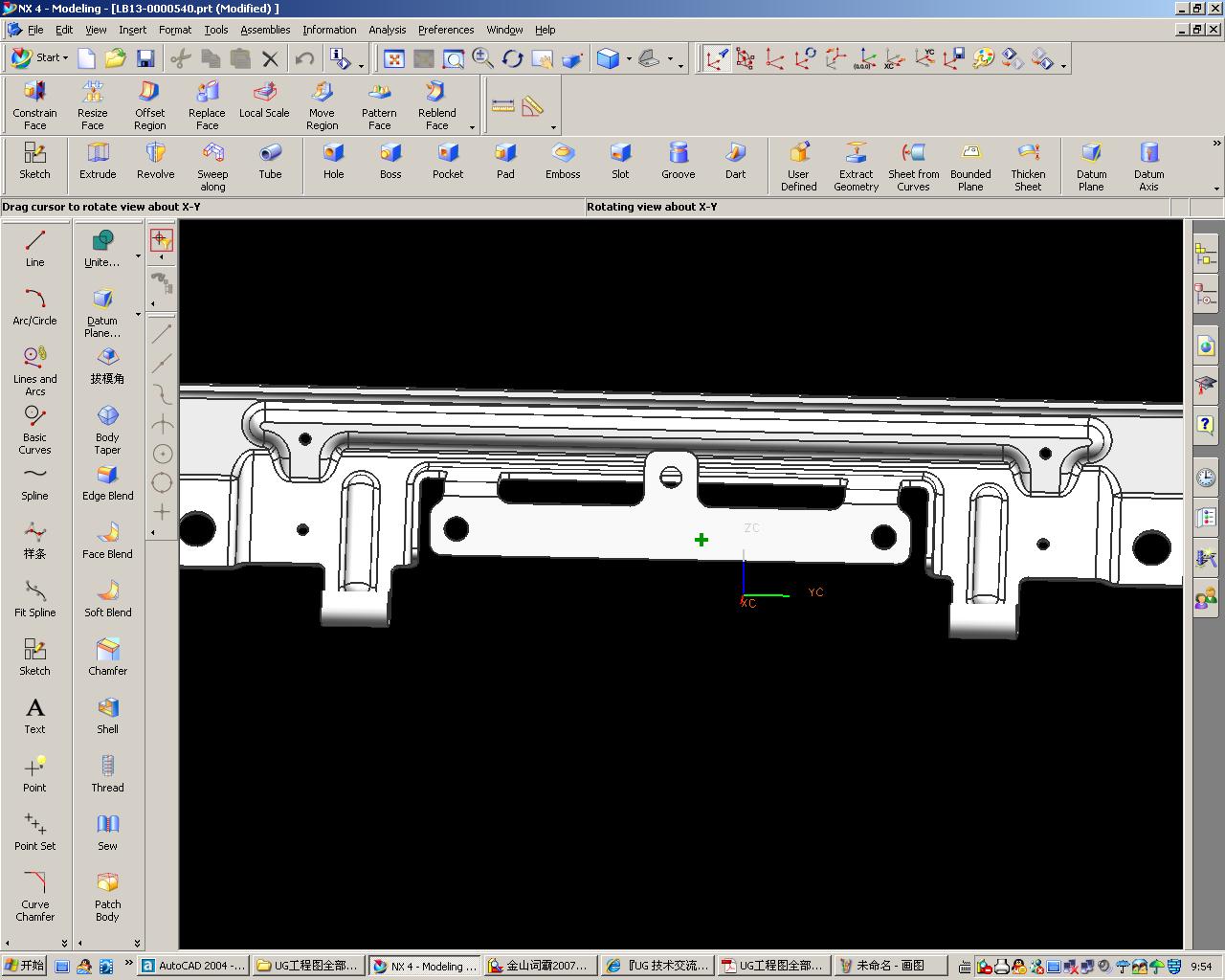

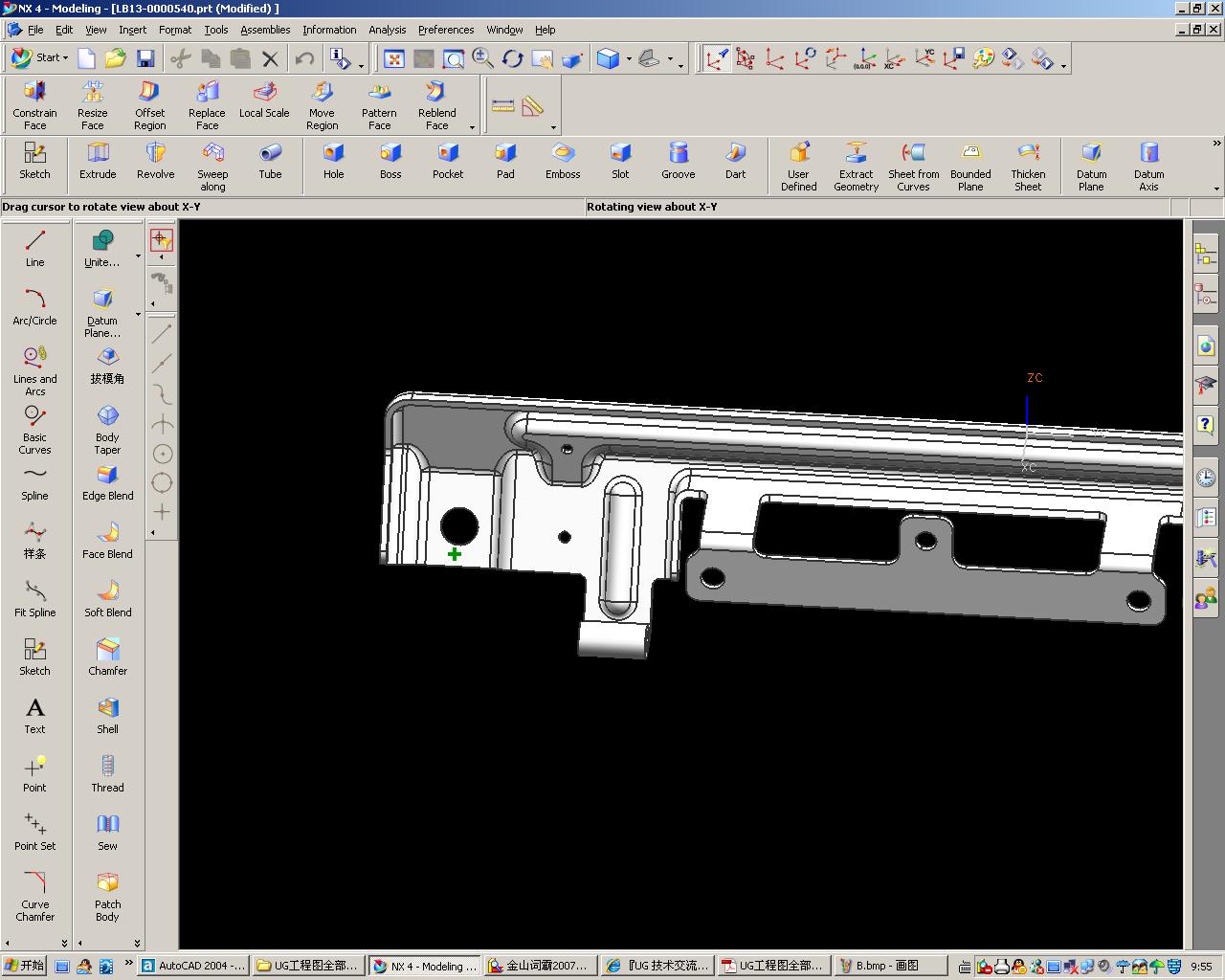

上传零件截图，供大家参考，我需要按A的视图角度生成投影。

中子星1 · 发表于 2008-5-23 10:05:55

调一调工作坐标系的角度，再建草图

jachou · 发表于 2008-5-23 10:16:11

刚学，还不会调工作坐标系
刚请教了个朋友，告诉了一个新的方法，感觉蛮好使的
1.选择需要垂直的平面
2.按F8摆正
3.视图操作那另存视图
4.进入草图，按另存的视图投影工件
5.。。。。。。。。
不知道各位达人觉得这方法如何

ch_r · 发表于 2008-5-23 10:23:06

选A面作为草图绘制平面，然后使用投影命令，选择你要投影的对象，OK。

中子星1 · 发表于 2008-5-23 10:23:36

调工作坐标系极其简单
双击工作坐标系，然后去拖一拖那些拉柄就行了
建议有时间玩弄一下，很有趣也很有用的

jachou · 发表于 2008-5-23 10:29:04

谢谢各位，刚被朋友教训了，我问得问题实际应该是制图里的投影，误导各位了，抱歉抱歉
