[已解决] CAD角度问题

[复制链接]
发表于 2008-7-2 14:54:08 | 显示全部楼层 |阅读模式 来自: 中国云南红河哈尼族彝族自治州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
我在CAD里想画以个1.7度的角,但无论是用极坐标@极径<角度,还是旋转的方法,标注出来的角度都是整数2度。我该怎样设置才可以画出1.7度的角?
发表于 2008-7-2 15:00:46 | 显示全部楼层 来自: 中国河南安阳
改变标注样式中的精度设置。

评分

参与人数 1三维币 +3 收起 理由
blackbird + 3 技术讨论

查看全部评分

发表于 2008-7-2 15:04:32 | 显示全部楼层 来自: 中国浙江台州
角度旋转是正确的
( ^3 Y. u& }! `% s! ^8 s% j' A你的标注样式没有修改
3 ~8 ]6 v8 M0 B  j( {: E导致标注为2度+ m$ m8 _8 O& c5 U4 E
实际上已经是1.7度5 _7 }& w$ p8 G9 a! S2 `
2度是四舍五入的结果

评分

参与人数 1三维币 +3 收起 理由
blackbird + 3 技术讨论

查看全部评分

发表于 2008-7-2 16:38:07 | 显示全部楼层 来自: 中国台湾
可以用系统变数Dimadec来控制。
$ B0 O2 y: L5 c# K变数名称:Dimadec8 I( O2 h; p5 t* s" b* T: o! K
功能:控制角度标注精确度。
3 ]# g2 E! h. C" t2 A. _% c# ~4 `( p类别:整数。3 H. l5 i0 r- ]& L7 m% H" ~
储存於:图档。$ \: M$ n  x1 w) `( p6 z8 ~
预设值:-1。( J' S( n% G9 [8 y; T7 p! B
说明:控制角度标注在显示时的小数位数。预设值(-1)会使用Dimdec系统变数设定来产生精确位数。当Dimadec设定值为0到8时,角度标注会显示与他们的引线标注值不同的精确度。
7 R& v* ?& ^' a5 j-1→角度标注会使用相对於Dimdec所指定的小数位数标注。
" e* V/ R; b0 ]3 h: W7 ^- _0~8→角度标注会使用相对於Dimadec所指定的小数位数标注。

评分

参与人数 1三维币 +3 收起 理由
blackbird + 3 技术讨论

查看全部评分

发表于 2008-7-2 19:58:21 | 显示全部楼层 来自: 中国辽宁沈阳
角度没问题,是你的标注精度有问题
发表于 2008-7-2 20:04:01 | 显示全部楼层 来自: 中国广东汕头

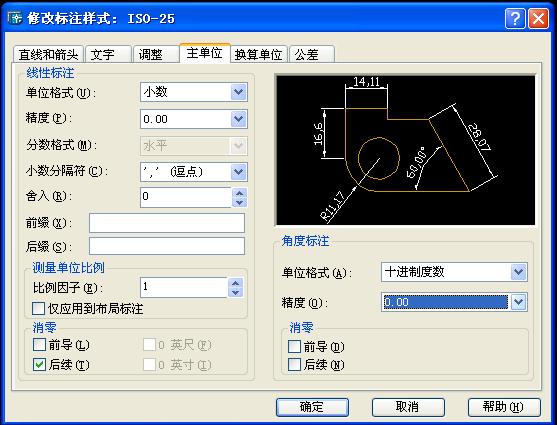

在“格式”-“标注样式”-“修改”-“主单位”,右下方的“角度标注”-“精度”改为“0.00”。
发表于 2009-11-19 13:25:53 | 显示全部楼层 来自: 中国上海

国家标准中角度标注有几种方法

国标规定是水平还是,在引线上?
发表于 2009-11-19 15:48:54 | 显示全部楼层 来自: 中国甘肃兰州
支持有CAD截图的那个楼主的说法,事实上就是精度的问题
发表于 2009-12-2 07:43:54 | 显示全部楼层 来自: 中国广东东莞
画的时候用命令,直接输入1.7度吗。
发表于 2009-12-16 22:20:48 | 显示全部楼层 来自: 中国广东深圳
改下标注精度就可以
发表于 2009-12-17 12:20:16 | 显示全部楼层 来自: 中国江苏苏州
尺寸精度问题。。。。。。。
2 J% Y' I) ^0 l% K! r- v( a- t2 {* t1 M, A
你可以按CTRL+1。调出特性去查看实际尺寸
发表于 2009-12-17 13:27:53 | 显示全部楼层 来自: 中国浙江温州
我也同样的问题,学习中
