[练习题] <基础综合练习01>

[复制链接]
muhdi
发表于 2008-7-15 22:35:03 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

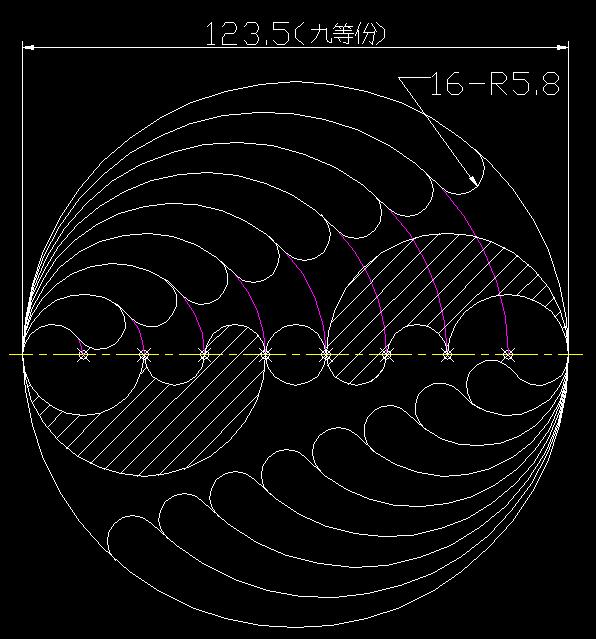

基础综合练习01! [- }" m# o6 Q# G: U* f* N
提供大家练功用
% {0 r* T# v0 Z" v* x" V3 d! b% }  A! j
2 m9 X; T( X, U  x0 G* U

* b, D7 _* H; [  H. a+ j- F; x' n
说明本系列练习主要是从CAD基础的命令练习做起，对于新手来说是步步提升的过程，对于高手来讲是是温故而知新的不断提高，但愿会员muhdi为大家提供该系列练习你能喜欢
0 o9 a3 d4 p# ^3 j$ j  m: j5 K9 C1 }5 v9 c! p

, C7 B7 Z* y8 Y1 y9 ?4 p7 ]. G! m9 e+ y. f6 i/ i7 q! n4 H5 v

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 感谢提供练习

查看全部评分

回复

举报

shumabaolong
发表于 2008-7-19 14:01:23 | 显示全部楼层 来自： 中国山西临汾

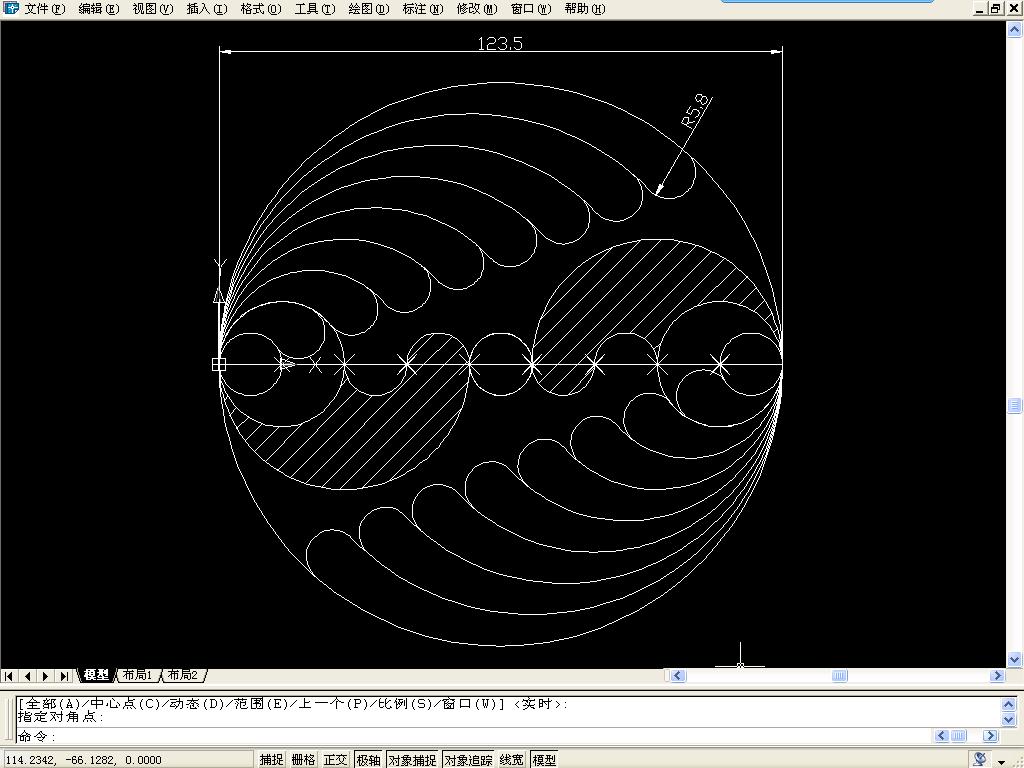

相切 相切 半径  ( i+ p9 ~- r  U6 V
两点

评分

参与人数 1三维币 +8 收起 理由
2005llnn + 8 第一个参与新系列练习

查看全部评分

回复 支持 2 反对 0

举报

muhdi
 楼主| 发表于 2008-7-19 14:26:37 | 显示全部楼层 来自： 中国台湾
这个题目对初学者来说1 u9 M# |% Z2 i# H5 o8 a
在考验大家对
) d5 v1 c4 X! ?5 O2 ?8 m1 C9 v" ~1.弧(a)的使用熟悉度，圆(c)的使用
% t0 {4 Q3 T" ?8 S2.等分(div)的使用
  @& I; C/ f; H) j7 O5 h* K4 C) b3 X- p1 O3.多重比例复制的应用(掣点的运用)
6 j/ K4 n" R6 D4.相切相切半径圆的快速运用(注意上半部9个R5.8圆的圆心不在一直线上喔)2 V+ a; Q( v  B2 f9 B2 }5 s' ?
5.当然修剪在绘图上是一定要用到的; a0 i* K% S; `  h3 B' x
还有当上半部做完后记得要用环形阵列完成全图
  V0 j! `* d+ g- U( q很多初学者会有一个错觉会回答用镜射喔
$ f) K" r8 s+ w! q5 j# t- T9 E9 {( u5 ], e" K. e1 |
[ 本帖最后由 muhdi 于 2008-7-19 14:35 编辑 ]
回复 支持 反对

举报

zzs394305373
发表于 2008-7-21 15:47:44 | 显示全部楼层 来自： 中国江苏苏州
题目是不是过于简单化了 :( :(

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 基础的练习是简单一些。

查看全部评分

回复 支持 反对

举报

107728012
发表于 2008-7-21 22:47:35 | 显示全部楼层 来自： 中国广西南宁

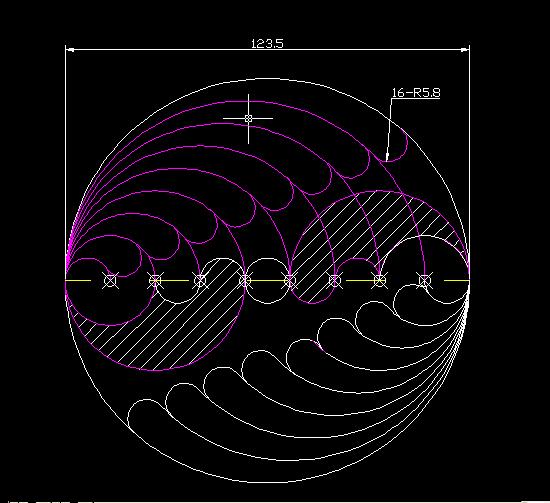

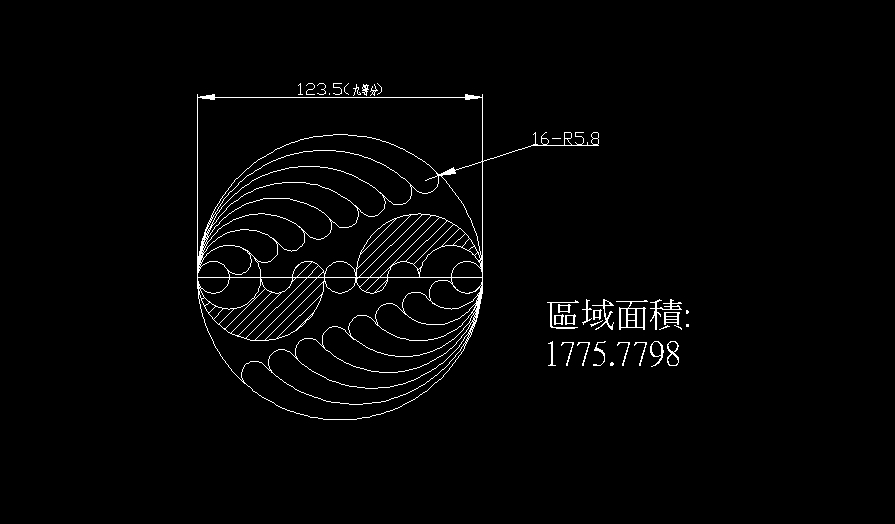

交作业喽

请多指教！

图一

图一

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

shuyouai
发表于 2008-7-22 10:43:53 | 显示全部楼层 来自： 中国广东深圳
温故而知新了.

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

CHENXIONGXIN
发表于 2008-7-22 13:31:16 | 显示全部楼层 来自： 中国福建莆田

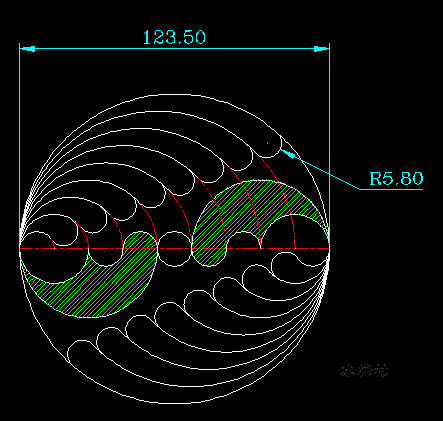

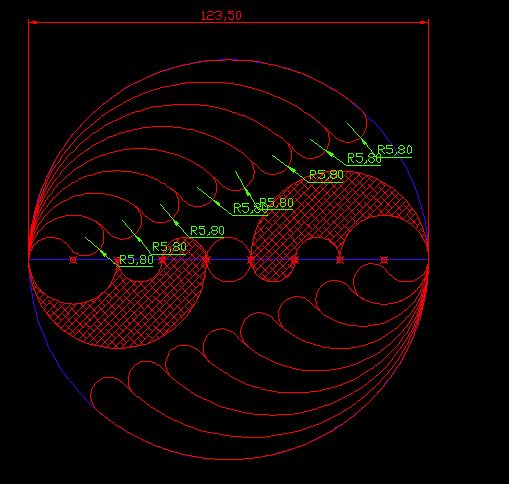

裁出来的图效果不是很好
1 x' J* e* @* U# i. W4 d/ @ 截图001.jpg

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

raiz15
发表于 2008-7-22 15:37:59 | 显示全部楼层 来自： 中国台湾
基础综合练习01

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

3wwwolf
发表于 2008-7-23 12:13:30 | 显示全部楼层 来自： 中国广东深圳

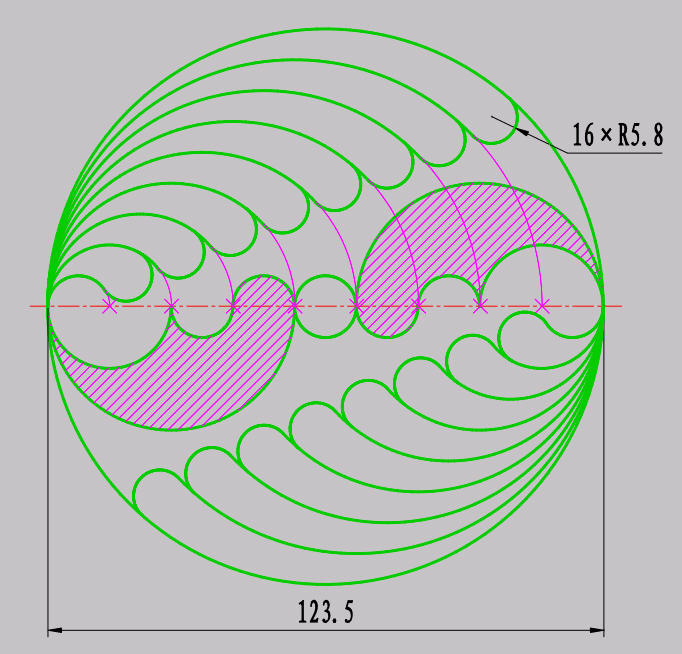

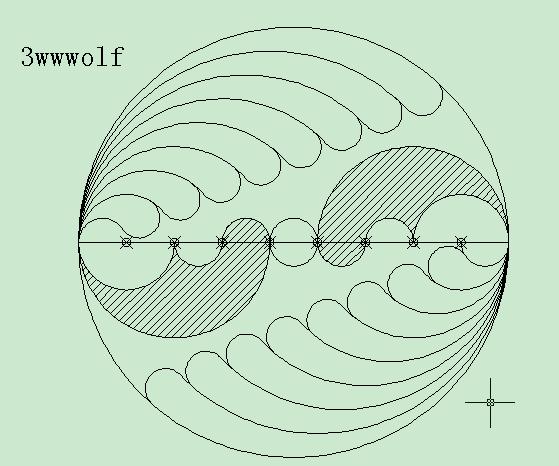

学习…………………… qq.JPG sss.JPG

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

prettylvcha
发表于 2008-7-23 15:10:25 | 显示全部楼层 来自： 中国广东深圳

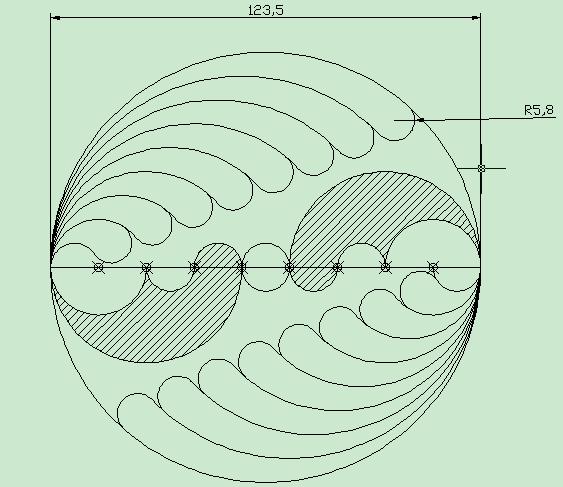

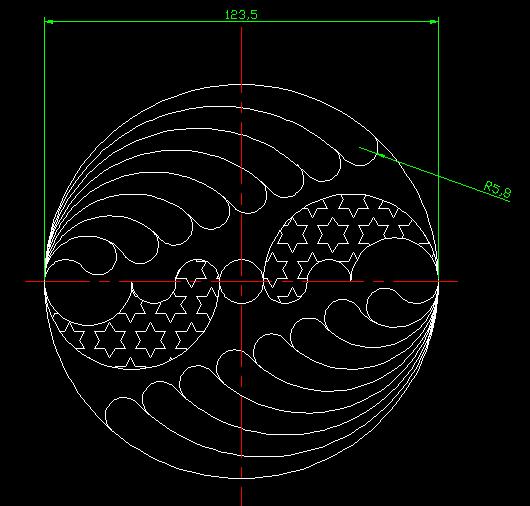

完成了              999.JPG

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

同舟共济
发表于 2008-7-23 23:05:27 | 显示全部楼层 来自： 中国甘肃张掖
练习练习!熟悉圆弧和圆的画法...

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

frontosa
发表于 2008-7-24 00:49:24 | 显示全部楼层 来自： 中国台湾

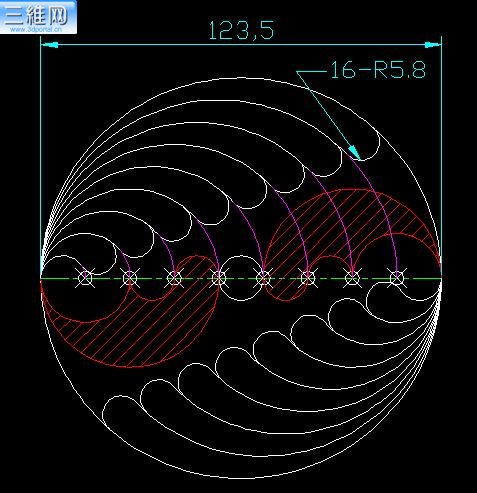

基础综合练习01

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

forrestgump
发表于 2008-7-25 14:49:24 | 显示全部楼层 来自： 中国上海

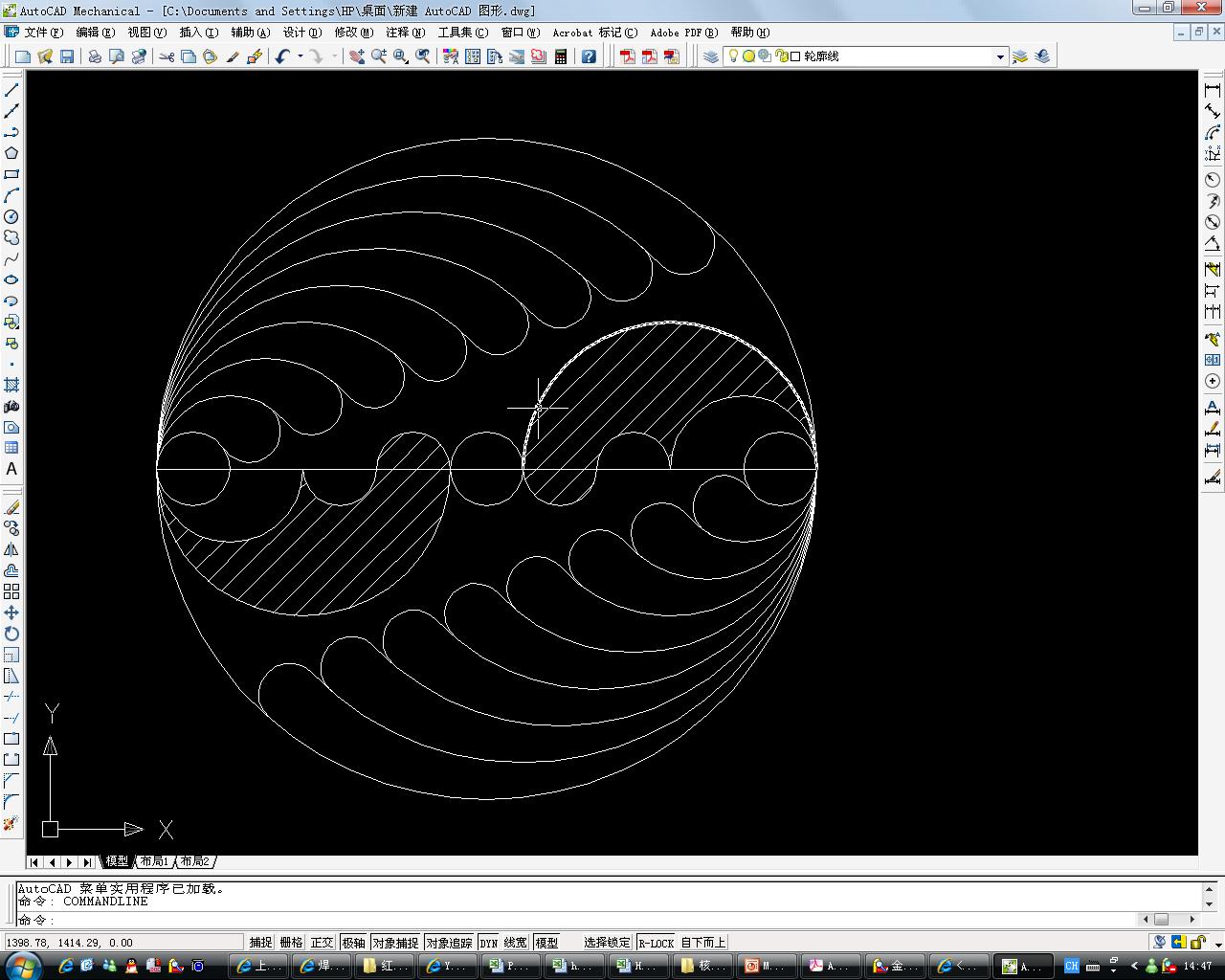

交作业了,woshi
! \) Q+ A  A' ?- @3 ?; B* r( s% N/ C9 ?1 [, `' a
[ 本帖最后由 forrestgump 于 2008-7-25 14:51 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 鼓励，图应搞小一些，应标注尺寸。

查看全部评分

回复 支持 反对

举报

JSKSGS
发表于 2008-7-25 20:51:36 | 显示全部楼层 来自： 中国江苏南京

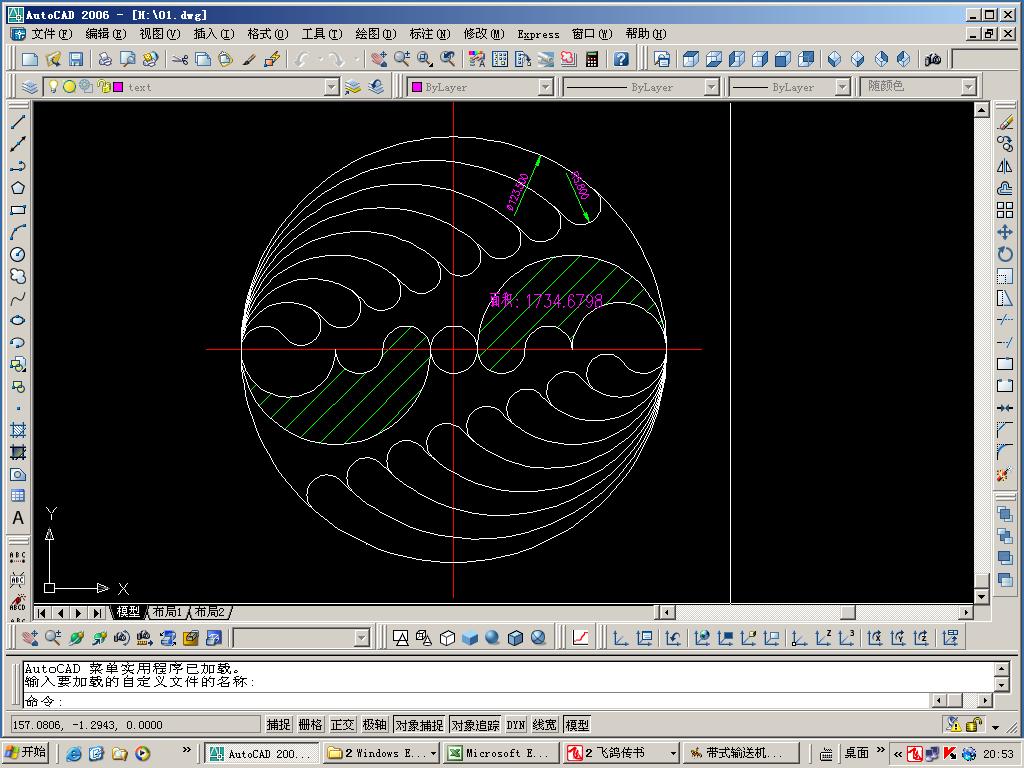

我也来发一个 01.JPG 01.dwg (36.18 KB, 下载次数: 1)

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好,面积好像有误。

查看全部评分

回复 支持 反对

举报

wuxiao024
发表于 2008-7-29 16:56:05 | 显示全部楼层 来自： 中国广东东莞
重在参与！我也来一个。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

muhdi
 楼主| 发表于 2008-7-29 22:47:58 | 显示全部楼层 来自： 中国台湾

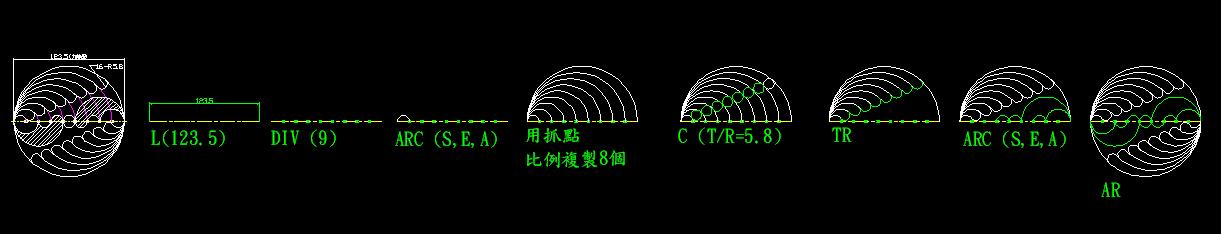

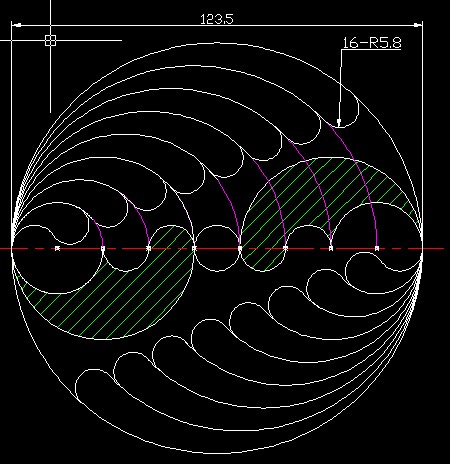

個人做的一些解題步驟: I) a$ g4 t; K
提供大家參考& A% X7 t% P& T+ o0 z8 q4 C
(前提:對CAD指令必須熟悉者)

101-1.dwg

134.16 KB, 下载次数: 181

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术分享

查看全部评分

回复 支持 反对

举报

bule-conch

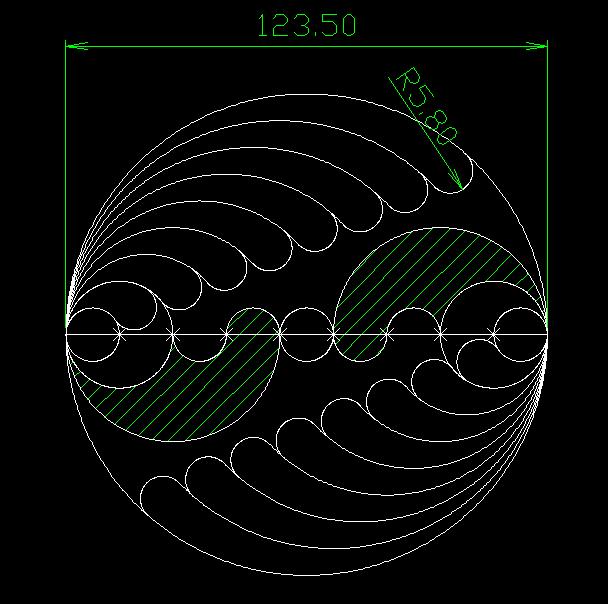

发表于 2008-7-30 08:23:11 | 显示全部楼层 来自： 中国广东江门

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

zeyong
发表于 2008-8-5 17:46:32 | 显示全部楼层 来自： 中国湖北襄阳

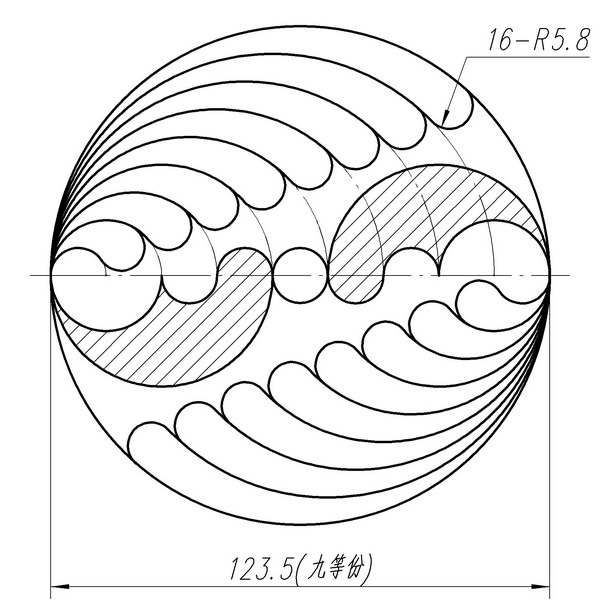

基础综合练习01，请指教。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

hahap
发表于 2008-8-8 14:02:57 | 显示全部楼层 来自： 中国广东中山

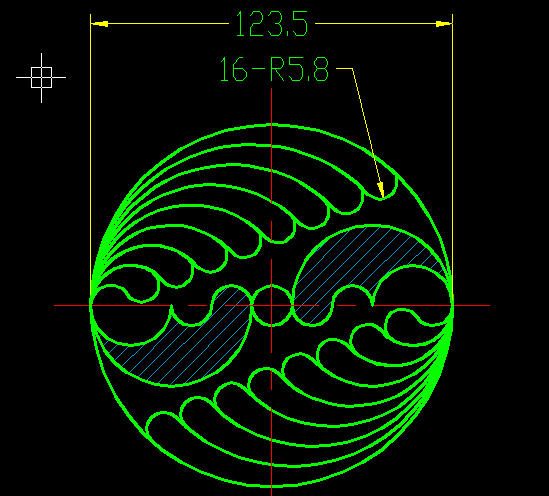

画出来后感觉好漂亮呀。
+ U9 N. |: K+ _1 {6 n$ C9 P6 Y/ Y( {  N; y  Y8 N: K, W! b& ]
0 w) `4 V' U  e) L0 H& `" c: G7 O2 w1 B) A1 @# n/ s! f
[ 本帖最后由 hahap 于 2008-8-8 14:07 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

leanjay
发表于 2008-8-8 15:32:02 | 显示全部楼层 来自： 中国江苏苏州

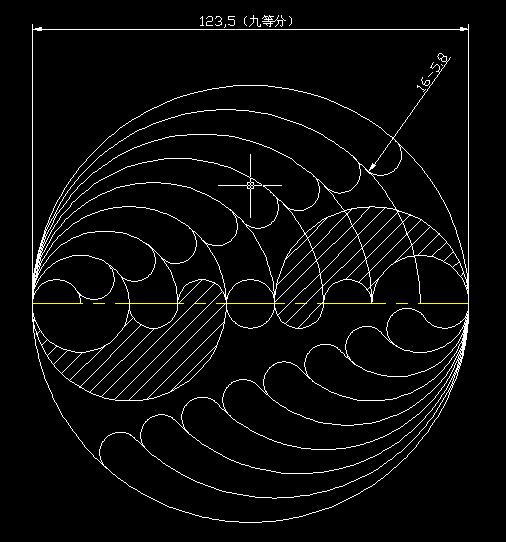

上次听了楼主的建议 现在开始一步一步学习
: c2 v& R$ h; g2 X+ S+ r初次练习 多多指教/ r3 D0 _  X% v/ z! f2 v
2.jpg + e; z$ d: T  y/ y& Y' x6 p
4 o5 J( E0 V, f. }6 Q  m3 R" E9 G$ C8 C
[ 本帖最后由 leanjay 于 2008-8-10 12:36 编辑 ]

基础综合练习01.dwg

40.6 KB, 阅读权限: 50, 下载次数: 5

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

leanjay
发表于 2008-8-8 15:51:01 | 显示全部楼层 来自： 中国江苏苏州
原帖由 muhdi 于 2008-7-29 22:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ y# g2 g0 z8 I2 s% w
個人做的一些解題步驟
  [1 B3 y" t! ^, _提供大家參考
  N2 J; U) L1 C* c* a: h(前提:對CAD指令必須熟悉者)
6 V) ^! U  g0 X9 u% l
为什么附件下载后显示图形文件无效 cad版本不同么 我用的是04
回复 支持 反对

举报

2005llnn
发表于 2008-8-8 15:59:20 | 显示全部楼层 来自： 中国广西贺州
原帖由 leanjay 于 2008-8-8 15:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif! p7 u* K/ s. o% H6 N
& [/ I" a: H" p6 f
为什么附件下载后显示图形文件无效 cad版本不同么 我用的是04

$ X, b0 ~: s: q: n# x用CAD2008才打得开，下面是已经转为低版本格式。

101-1(CAD2000).dwg

199.43 KB, 下载次数: 124
回复 支持 反对

举报

leanjay
发表于 2008-8-10 12:37:50 | 显示全部楼层 来自： 中国江苏苏州
原帖由 2005llnn 于 2008-8-8 15:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ h; d. j5 A" s7 H, D7 u7 J0 }0 a
4 {3 t9 D  I2 i! ~6 v! [: M用CAD2008才打得开，下面是已经转为低版本格式。
3 y  _  K5 c& C  m, b8 K! V
多谢 已经察看
回复 支持 反对

举报

fkewww
发表于 2008-8-12 14:10:19 | 显示全部楼层 来自： 中国广东惠州

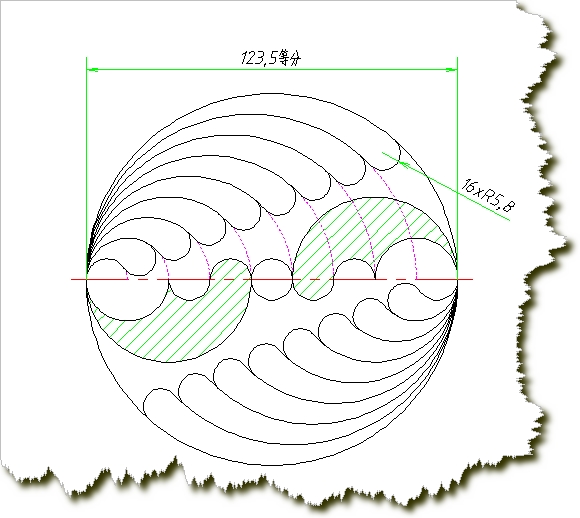

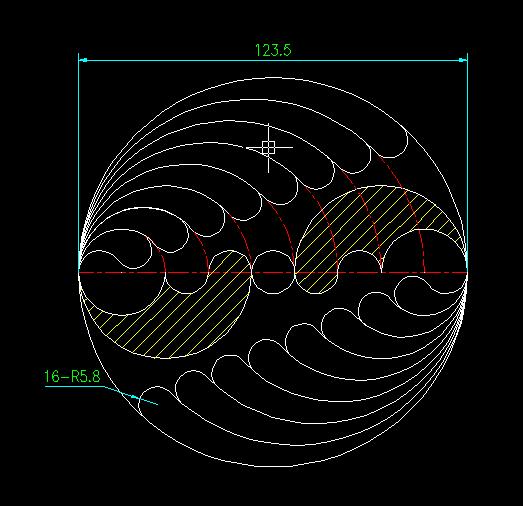

我也传一个!

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好，123.5等分？

查看全部评分

回复 支持 反对

举报

三维圣手
发表于 2008-8-13 15:22:20 | 显示全部楼层 来自： 中国河北沧州
新来的，谢谢指教% I( N* e0 N6 {2 }

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报
