[讨论] 请高手指点：这样的圆柱弹簧是否有更简单的做法

[复制链接]
wjxwin2006
发表于 2008-7-16 16:10:28 | 显示全部楼层 |阅读模式 来自： 中国北京

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

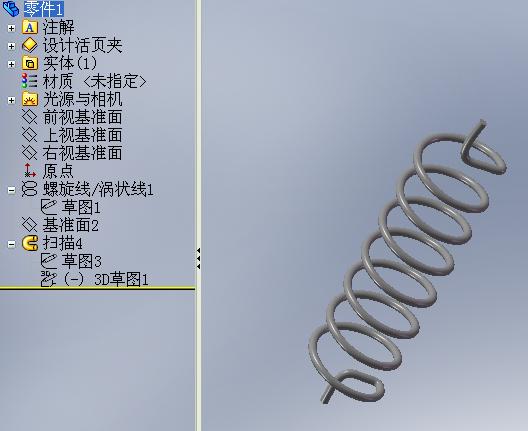

我用SW2007做了一个拉伸圆柱弹簧，两端面部分比较不容易处理，请高手看一下是否有更简单的方法。
) s: R% y: @; x% c! m$ c
4 x. M: a& y- V6 `7 y5 S- N) @ 拉伸弹簧.JPG
8 ]5 F& C; r" z- |. @ 拉伸弹簧.rar (1.51 MB, 下载次数: 153)
回复

举报

kenko
发表于 2008-7-16 18:46:45 | 显示全部楼层 来自： 中国江苏淮安

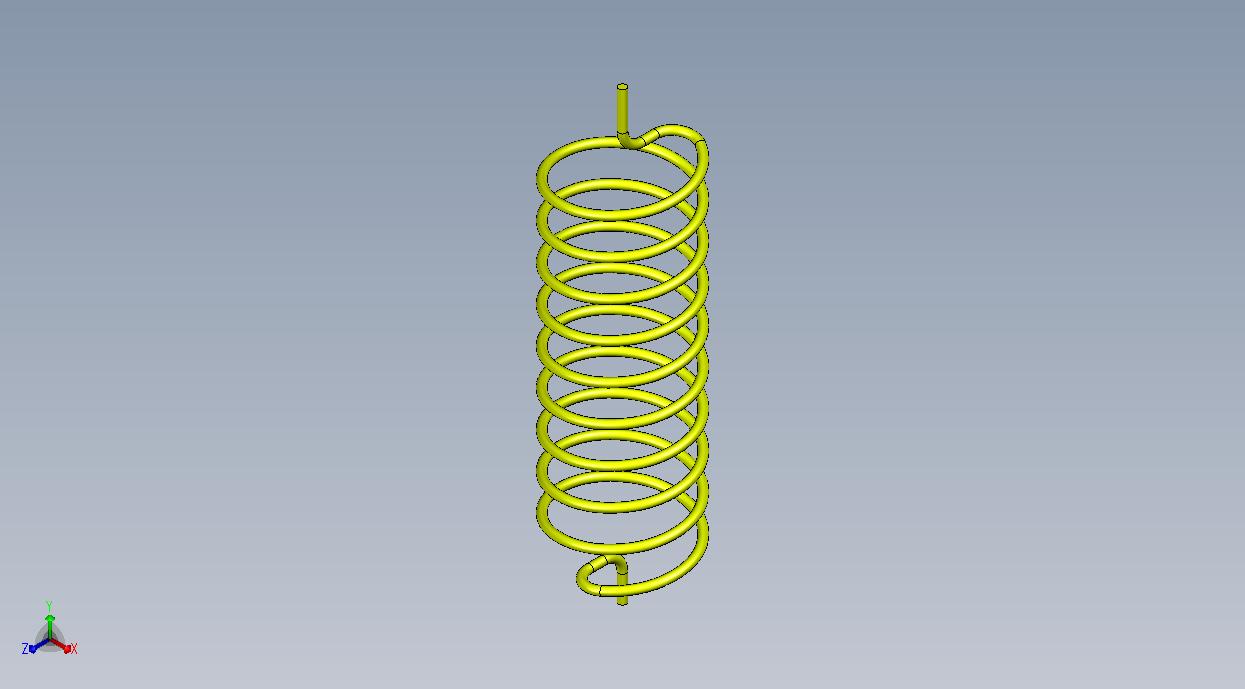

我做的弹簧我做的弹簧
回复 支持 反对

举报

wjxwin2006
 楼主| 发表于 2008-7-16 19:16:07 | 显示全部楼层 来自： 中国北京
从图片上看，2#楼做的弹簧与1#要求的不一样，具体做法也会差别很大。
回复 支持 反对

举报

hahap
发表于 2008-7-16 19:37:32 | 显示全部楼层 来自： 中国广东中山

回复 3# 的帖子

关键还是3D草图直线与螺旋线的连接啦，用样条曲线连接方便些，连接后分别约束两端线相切即可：
/ O% C6 R0 ?+ a' }  Q3 ?% Q1 ~

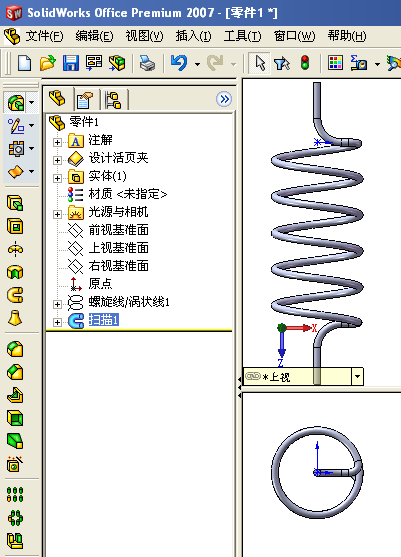

, }, Y; @/ c2 P+ X- a  B& r$ l 1.png
% X) i$ K9 @/ H
" |9 F& C" m! z1 C2 g$ n7 [SW2007: 零件1.rar (508.55 KB, 下载次数: 113)
回复 支持 反对

举报

YUANMENG
发表于 2008-7-16 20:05:19 | 显示全部楼层 来自： 中国浙江温州

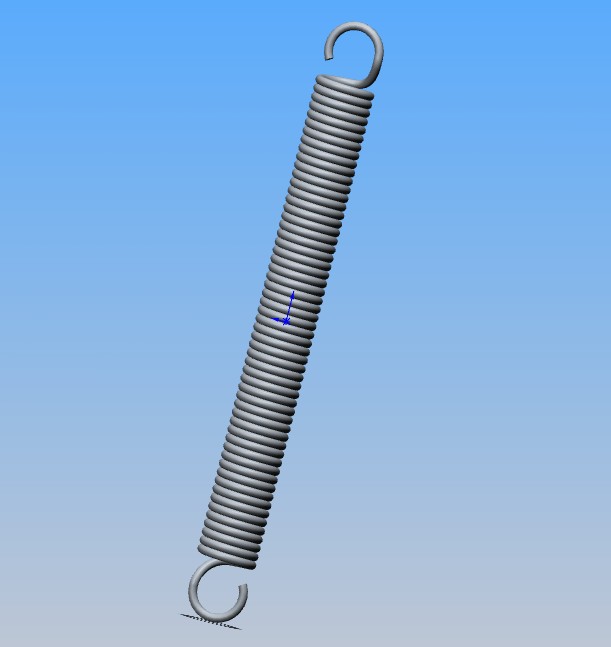

楼主这样是不是更简单些?
回复 支持 反对

举报

wjxwin2006
 楼主| 发表于 2008-7-16 20:27:47 | 显示全部楼层 来自： 中国北京
1#弹簧的要求是：螺旋线端点处与直线段的过渡曲线在俯视图上的投影是能标注半径的圆弧，该过渡曲线两端分别与螺旋线和直线相切。4#的模型没有体现出投影圆弧半径（即不能标注该半径），不能完全满足1#的要求。5#做的看起来很不错，如果是SW2007以下的版本，请发个模型上来，如果不能发SW2007以下版本的，请讲解一下螺旋线端点处与直线段的过渡曲线是怎么做出来的也很好（过渡曲线在俯视图上的投影一定是能标注半径的圆弧而不是其它），谢谢。2 T9 @; ^, Q8 K# p. W  M  h9 I' C7 `
' S; M% h  S( m
[ 本帖最后由 wjxwin2006 于 2008-7-17 00:00 编辑 ]
回复 支持 反对

举报

hahap
发表于 2008-7-17 14:37:58 | 显示全部楼层 来自： 中国广东中山

回复 6# 的帖子

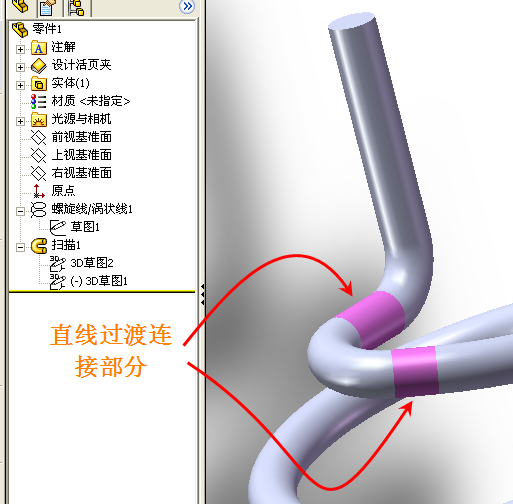

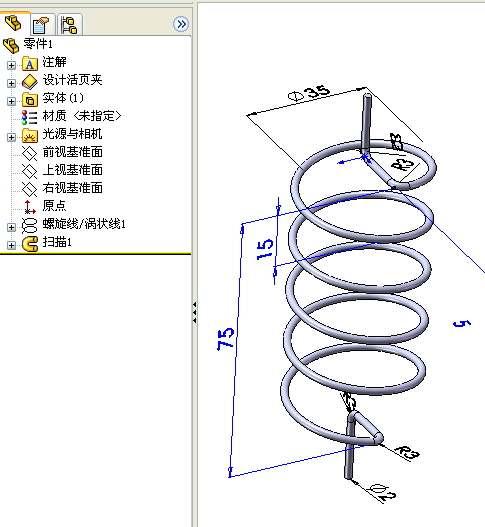

圆弧过渡：
" r. F3 ]) p$ n/ @6 }  {# k3 w: B$ B% Y  Y9 Z8 W9 Q
1.png 6 \4 w! q4 K- x$ r' O- o" V0 P

8 I% S( W4 i. S4 l6 BSW2007：

圆弧过渡.rar

486.35 KB, 下载次数: 103
回复 支持 反对

举报

wjxwin2006
 楼主| 发表于 2008-7-17 15:04:31 | 显示全部楼层 来自： 中国北京
首先对7#的工作表示感谢，但这段过渡圆弧与螺旋线的相切条件又不满足了，请您再琢磨琢磨还有没有其它解决办法，谢谢。
回复 支持 反对

举报

hahap
发表于 2008-7-17 22:52:48 | 显示全部楼层 来自： 中国广东中山

回复 8# 的帖子

这次应该可以了，在螺旋线与R角间加一小段直线（分别约束两端相切）过渡，可以做到相切。" V  S9 t3 N( M' P
: R, i3 p! B* B  `
9 |1 P0 P" p5 U! K+ g8 g! l3 R. w$ ~6 t  J' b" _# z) X
SW2007： 零件1.rar (510.73 KB, 下载次数: 96)
回复 支持 反对

举报

wjxwin2006
 楼主| 发表于 2008-7-18 00:25:30 | 显示全部楼层 来自： 中国北京

回复 9# 的帖子

从弹簧轴线看过去，与螺旋线相切的直线段已经突出弹簧外圈了，实际上是不会设计这种弹簧的，因此直线段是不允许存在的。看来直接用3D草图来做是有难度的，有可能只能采用1#的方法做这种要求的弹簧。您认为呢？再次对您的工作表示感谢。若有空，请您再琢磨琢磨。等着您的新思路。
回复 支持 反对

举报

xuxinzhi2006
发表于 2008-7-19 07:20:18 | 显示全部楼层 来自： 中国湖北武汉
还没有做过弹簧呢？下一个学学！
回复 支持 反对

举报

19720205
发表于 2008-7-19 08:49:56 | 显示全部楼层 来自： 中国浙江宁波

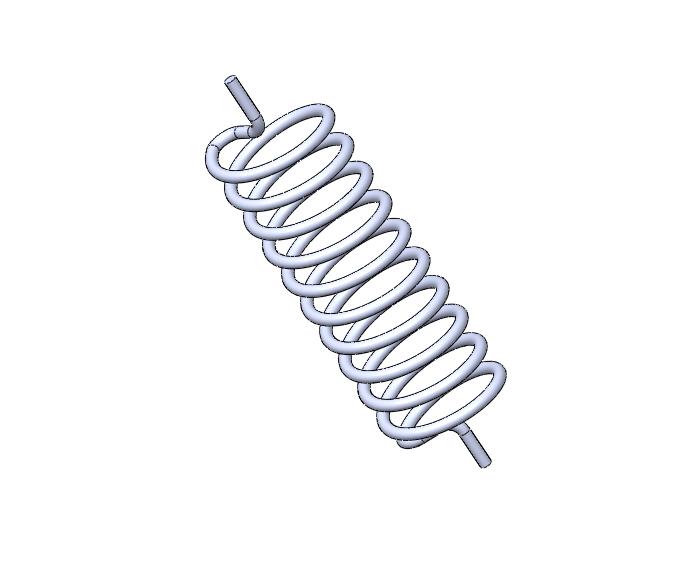

我作的弹簧.
1 Y! g) i7 ]  E5 q& Y* e# f2 G+ W我是业余学习SW的,作得不好.
, W2 f; w& Q% Y3 f5 q( z9 b6 y1 W请多指教.

拉伸弹簧.rar

1.02 MB, 下载次数: 76
回复 支持 反对

举报

wjxwin2006
 楼主| 发表于 2008-7-19 12:25:08 | 显示全部楼层 来自： 中国北京
很无奈，我是SW2007版的，打不开12#的模型，如果有时间，请您讲解一下螺旋线与直线段的过渡曲线的做法（该过渡曲线在俯视图上的投影是有确定半径的圆弧，过渡曲线两端分别与螺旋线和直线相切），谢谢。
回复 支持 反对

举报

hahap
发表于 2008-7-19 12:52:10 | 显示全部楼层 来自： 中国广东中山

回复 13# 的帖子

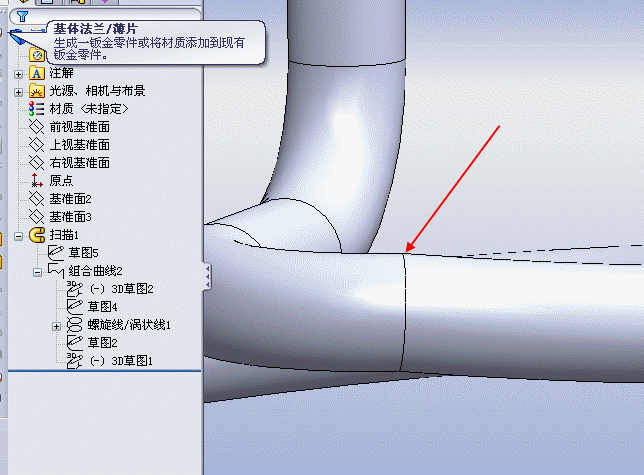

用SW2009打开12楼的文件，圆角过渡处没做到与样条曲线相切。$ N2 U9 }  _7 Y0 y# i0 B

( m4 I- r& o, J/ \5 i) B2 U 2.png + f- l/ y+ T. O. m- b. q3 h
9 M8 d4 v. z- M8 `) V. m4 }% E0 {6 C

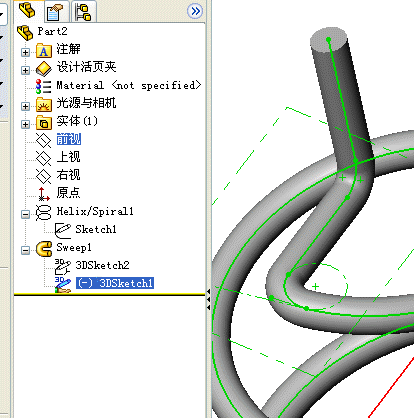

在此思路上用SW2007加以改进：
7 W5 p: N- M) w: l* Q; L! h+ G2 ^) B+ X. i) G, o  h) G
) t5 h) q/ u& D2 i6 O, q/ _2 x' g; U  f9 j( x$ n$ s/ Y
+ Q/ |) p7 ]' I9 r- O9 ]% H
SW2007： Part2.rar (626.01 KB, 下载次数: 91)
回复 支持 反对

举报

wjxwin2006
 楼主| 发表于 2008-7-19 15:57:34 | 显示全部楼层 来自： 中国北京

回复 14# 的帖子

模型下载后仔细地试了一下，发现如果过渡曲线为圆弧，并使之与螺旋线的辅助切线相切，则圆弧与辅助切线的切点可能会和螺旋线与辅助切线的切点脱离（在首先定义了圆弧半径的前提下），而且脱离后不能使这两个点重合；如果首先使这两个切点重合，则不能对圆弧半径进行定义，这显然是不合实际的。在存在欠定义的情况下，这些问题显现不出来，完全定义就发现了。过渡曲线为圆弧从理论上是可以的，咋在软件里就这么难做呢？9 V: T, ~; z" r& J! a
      另一个问题：如果过渡曲线在弹簧轴线垂直面的投影为圆弧并且过渡曲线与螺旋线和直线段都相切，则过渡曲线一定不是圆弧，此时又该怎样做呢？请您再费心琢磨一下。1#的要求就是后一种情况，并且很复杂地做到了。
