实体设计工程图中的剖切序号怎么改变？

小贾师傅

因为个人一直感觉实体设计中的工程图功能很差， 所以用实体设计做好三维图后总是打开电子图板来出工程图。但是这样做的缺点就是实体修改后，电子图板做的二维工程图不能联动改变！
8 t1 ^! K! B* v; o9 X3 Z0 `# [曾梦想CAXA如果能将电子图板集成到实体设计中去该有多好呀。
6 P+ X( p* k; L6 m& p, F; }为了能够实现图纸联动，近日，又仔细研究了一下实体的工程图功能，发现绘图环境（模板）的设置很关键，做得好得话，做出来的工程图还是基本上说得过去的。
$ K; f9 a$ q/ n: R: q7 C缺点：（与电子图板相比较）
: I4 z4 N; U& T( [- c4 H4 f1、没有图框、标题栏，需要事先在模板中绘好，内容填写不方便。
2、倒角的标注功能至今我是没找到。
* f( H' w9 `5 d2 k6 r+ p$ f。。。。。。。
6 n9 W# G4 v0 q1 l+ D: H) Z
: q! y  D; a* S2 o# C还有就是今天我向熟悉实体设计工程图的各位请教一下，实体设计工程图中的剖切序号怎么改变？

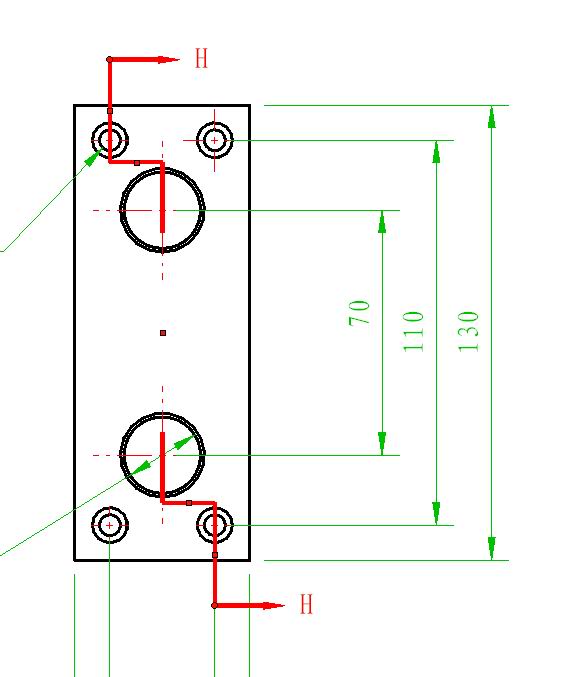

' C" s: c. r3 f如下图，“H"怎样改为”"A"?

4 d$ j; d  i5 d  \& x: f3 `[ 本帖最后由 小贾师傅 于 2008-7-17 13:31 编辑 ]

hungweilu

在生成的剖视图点击滑鼠右键，选择属性，进入『视图属性』对话框，
' Z$ k" A3 g6 q. x- M( }在『视图名称』的地方，可以输入新的名称。

小贾师傅

楼上的兄弟真是高人呀，good
" I5 y) y# j6 b. b" s我总是在剖切线的右键菜单中找，怎么没想到在相应的剖切视图上想办法呢 ，谢谢

dongchongxiacao

呵呵，这里已有高人应助了，我见到短信就回复了，也没看帖子，看来我白忙乎了。
3 W# j4 b% i' ?4 R0 \$ b
7 a/ R# a* I+ l( p( V6 s3 Z- P[ 本帖最后由 dongchongxiacao 于 2008-7-17 17:55 编辑 ]

guojayu320

高人也有不懂的时候，但向高人学习却是进步最快的方法，所以向CAXA版区里的朋友们致敬！！！

dongchongxiacao

兄弟，刚才又回顾了一下你的帖子，看来你很想研究一下实的工程图的使用了。我总觉得实体工程图没有图版方便，所以一直用图版出工程图。仔细看了一下你提出的几个问题，应该说是都可以实现的，只是你一时没找到方法而已。
. f# x& @" H' D1 k4 V. f一、首先是实体导入到图版中是可以关联的，（说明一点：在图版中修改的尺寸不能影响到实体，而在实体中修改的尺寸在图版是可以随着改变的，我所说的关联就是指这一点）。
二、在实体工程图中是有现成的图框和标题栏只是填写标题栏与图版不同，要用文字编辑功能输入。
. S9 u( ^- J' J三、倒角的标注是点击倒角标注按钮，再拾取倒角部位，只至倒角部位加亮就可以标注了。
四、改变剖且序号的问题应该已经解决了。
如果需要更深的交流可以将问题提出来，我可以将我知道的做一个视频贴上来共同探讨一下。

小贾师傅

“倒角标注按钮”？我没看到呀
能不能贴个图上来呀，老兄，

dongchongxiacao

所有说实体出工程图不方便呢，不知道你注意到没有，在实体环境中绘制的螺纹孔，转到实体工程图后它自动生成的标注就是用文字注释的方式，标注倒角时我也就用文字注释的方式进行标注，而倒圆角可以直接标注出来。

小贾师傅

看来标注倒角时我也就只好用用文字注释的方式进行标注啦
2 U9 X# P! R4 S% D) l( g! P
/ L* t( X: ?( I$ c$ W' r$ o9 S% d2 ~记得以前在把实体导入电子图板后，实体必改变后，再打开相应电子图板图纸时会有个提示，并询问是否更新的。
8 j* \7 l! L( P* l
! m& X7 U0 _9 f9 a, j  ]# G可是现在我也是如此操作，却没有了提示，也就意味着不再关联了。不知是不是版本问题。

老兄：你现在使用情况如何？电子图板关联实体咩？实体、电子图板的版本又都是哪些？

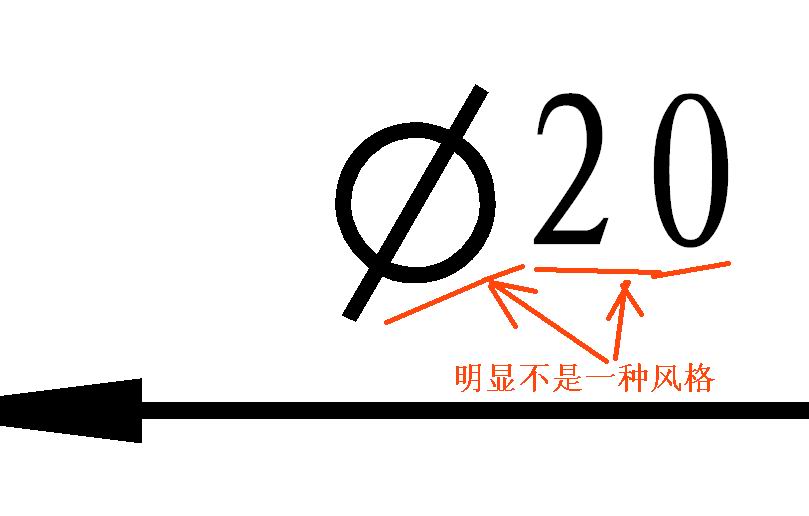

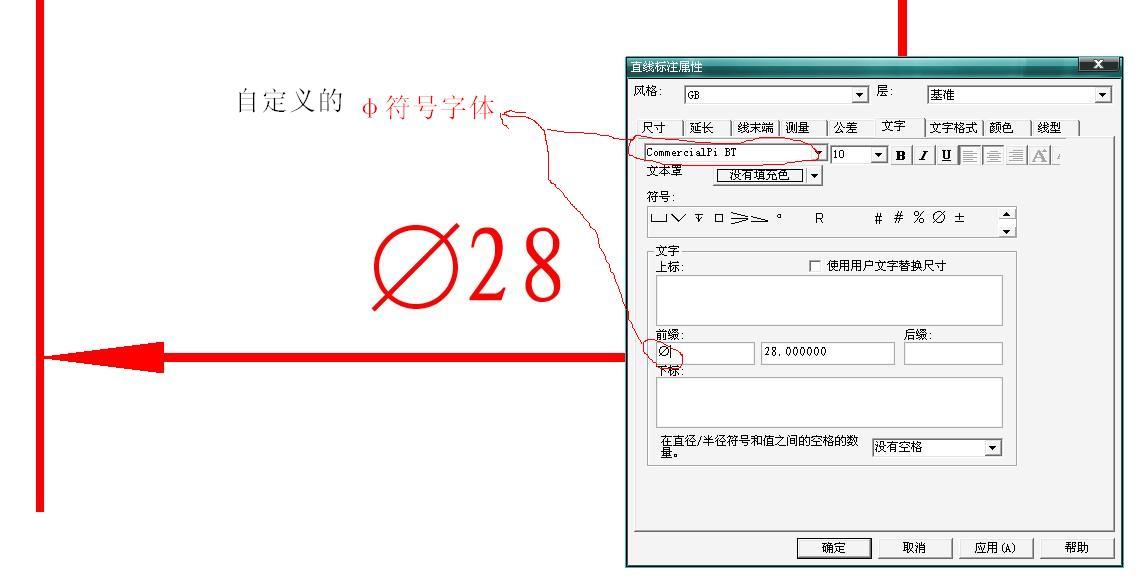

5 k, Q7 B6 e: h' K, U还有一个问题，实体工程图标注的“尺寸前缀”的文本风格好似不能定义，每次标注出来后前缀文本风格还要修改。:L


还是觉得实体的工程图像是“鸡肋”.......

4 y) l& }' C3 e[ 本帖最后由 小贾师傅 于 2008-7-18 13:38 编辑 ]

dongchongxiacao

我用的图版是r3和r3.1都用过，实体还是用07版，都可以自动更新。
6 U8 P  Z& G9 z. ^" \8 B将实体导入到图版中是可以更新的，有一点你必须注意，往往在图版中生成工程图可能不再你想要的位置，你可能会移动它，可它时不可以直接框选移动的，必须点击视图管理工具中的“移动视图”按钮来移动视图，只有这样才会自动更新。

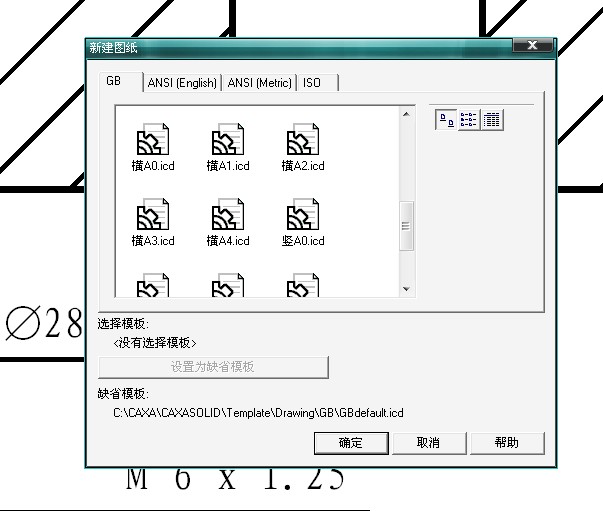

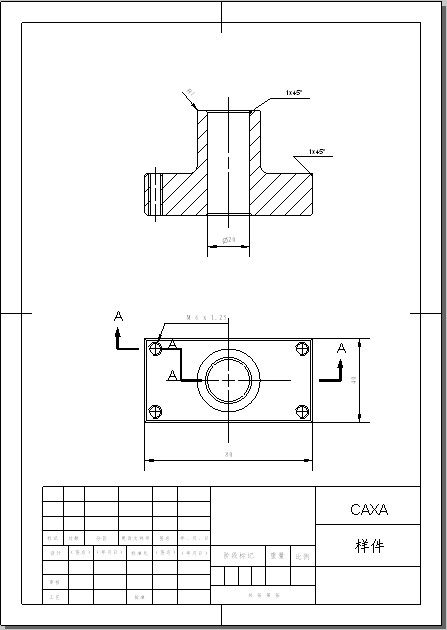

另外主贴中提到工程图环境中要画图框和标题栏的问题，其实在工程图环境中有现成的标题栏和图框，其调入步骤时点“文件、工程图、确定”就会出现图框选择，当然你也可以自定义你绘好的标题栏和图框。总之用实体工程图比较麻烦

[ 本帖最后由 dongchongxiacao 于 2008-7-18 16:00 编辑 ]
