怎样解决切除问题?

zhoujiasheng

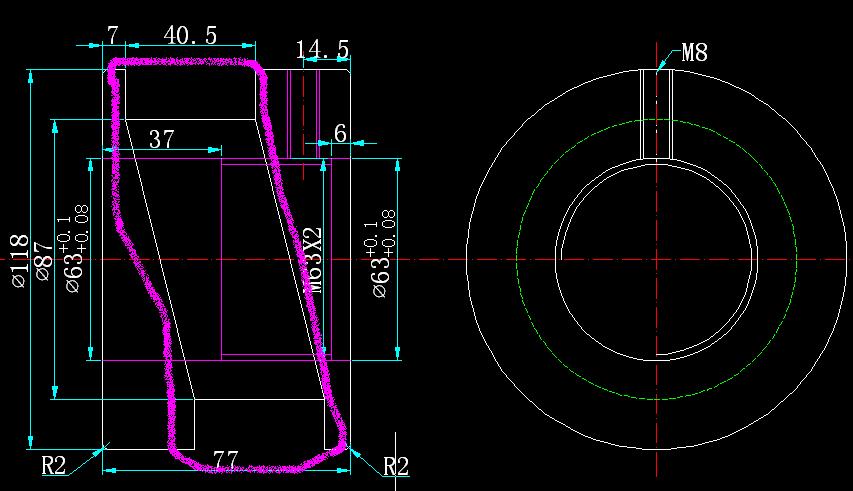

怎样扫描切除画线的部分,我试了,但是做出来过渡不行,很难看.

zz435

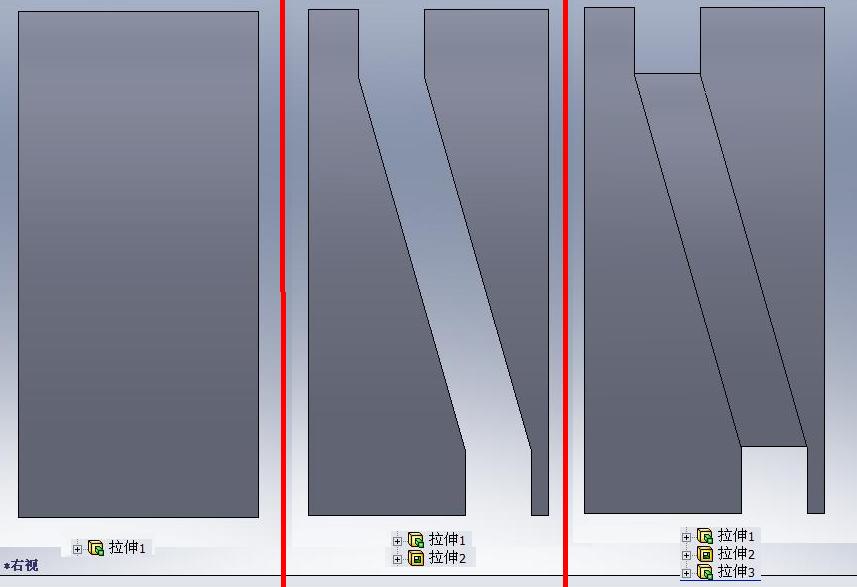

右视图在左边，应该是一张国外的图纸。
; K  i% s6 g0 I1 ]1 F, S如果楼主觉得一次性切除比较困难，可以考虑分三段来做，虽然麻烦点，但问题可以解决。

zhoujiasheng

怎样分?能否出个图或发个邮件给我(zhoujiasheng163@163.com)?谢谢!不错,是台湾画法,我现在都快台湾化了,看多了没办法.切出来后过渡不行,
; Z8 W4 \5 J& }& x1 N8 D; o+ E" k6 m
[ 本帖最后由 zhoujiasheng 于 2008-7-19 10:36 编辑 ]

wei8088

从侧面一次性切除全部，然后从正面贯穿添加圆柱体即可。

zhoujiasheng

这样的情况下,过渡会不圆滑,滑轨会卡位的

wei8088

圆滑？你再加倒角阿，剩下的细节问题你还是要考虑的，我这里提到的只是告诉你怎么切除那一部分阿。
实际上最好的方法就是你找加工人员问问看他们是怎么加工的，按照加工工艺来做特征。

zz435

"实际上最好的方法就是你找加工人员问问看他们是怎么加工的，按照加工工艺来做特征。"——说的好。

1 C/ d6 G( h- w2 k6 J3 y2 z7 P* K或者自己找本加工工艺的书看看，多少有些帮助。

Roy.xin

矩形草图如何约束才可以出现圆周等深度的切除？
我试了一下。约束没有正确。

zz435

没做出来，矩形草图切不出来需要的样子。
4 R$ {8 Y5 l) Y6 d. ?2 a; f8＃的还是把文件发上来吧。

knightxms

" B- o7 L) w: ?, y没有按照尺寸画，大概意思一下吧

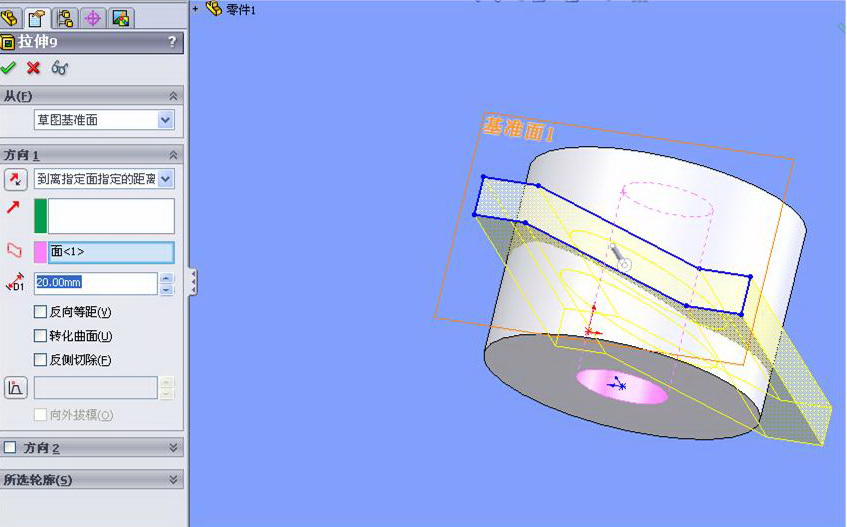

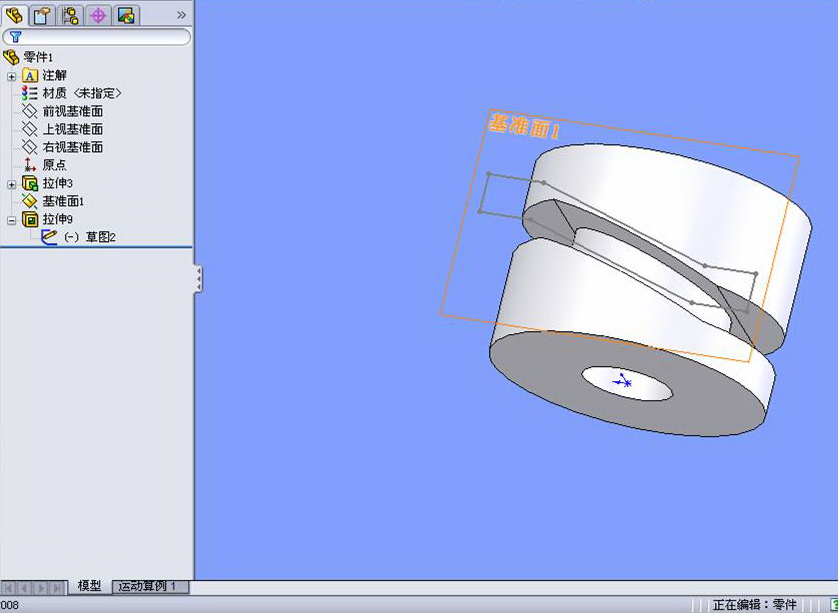

切除的时候用拉伸到面就ok了
' r5 E; g" f7 f1 \* L  e6 d/ r9 y
' n* V2 f0 ]/ D, l  o[ 本帖最后由 knightxms 于 2008-7-23 10:21 编辑 ]

zhoujiasheng

不知哪位能用8楼的方法出个文件.

zhoujiasheng

不知哪位能用8楼的方法出个文件.

wuzhijian

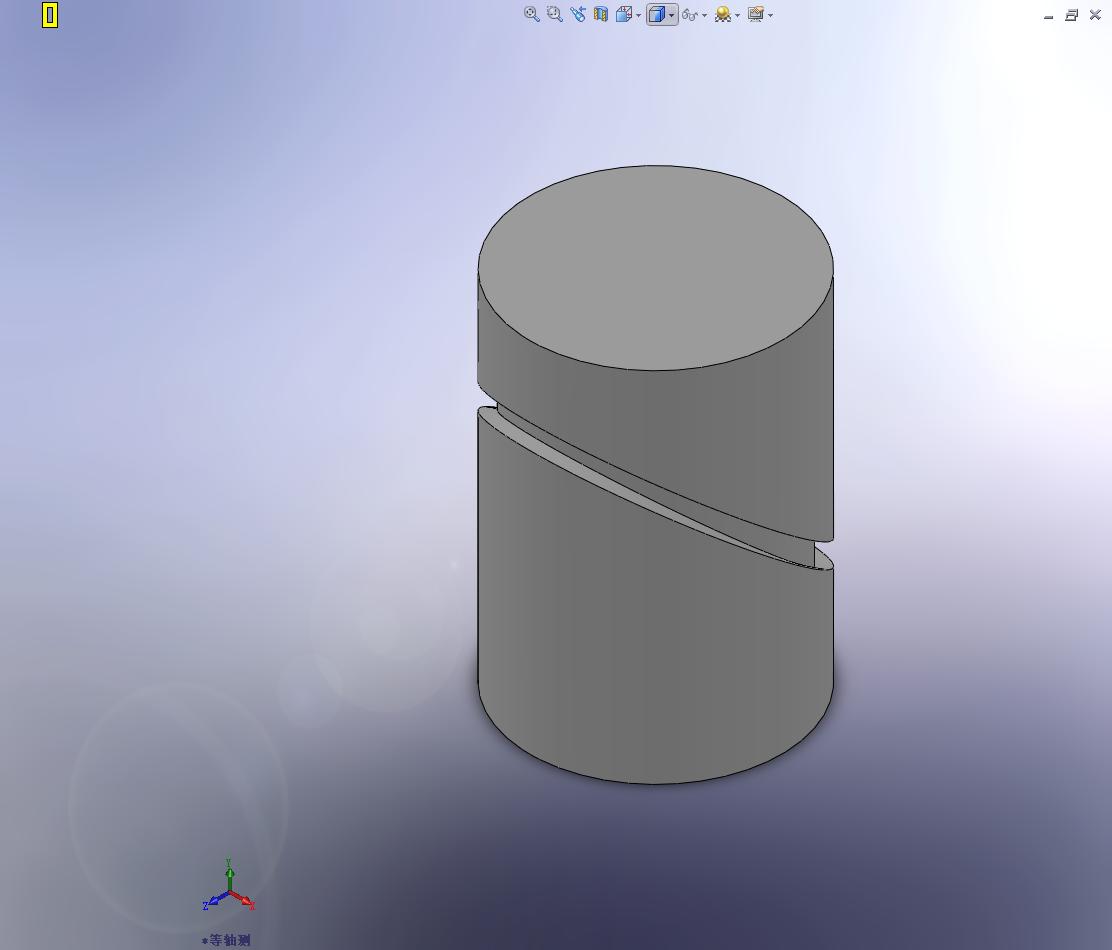

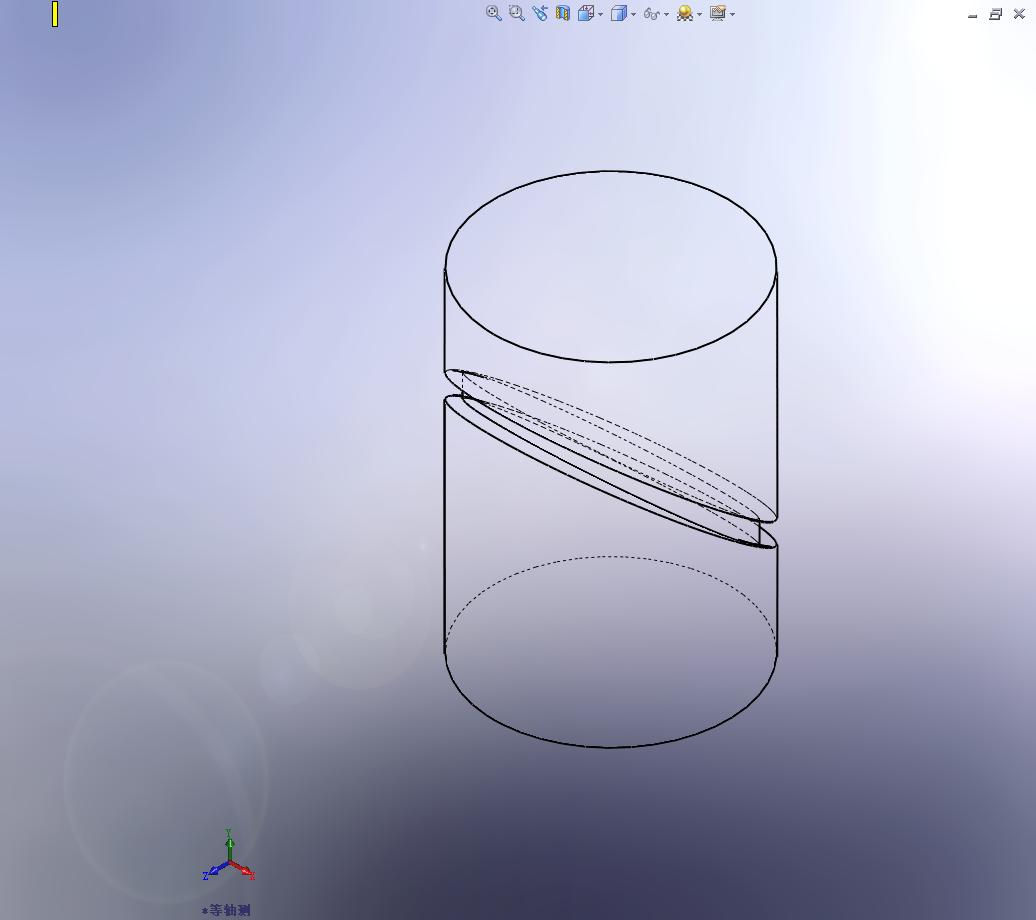

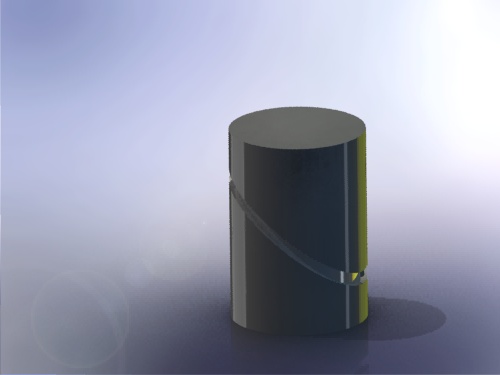

我做的。不知对不对，请高手给批一下。
在前视图按要求角度做一斜线，用此线在柱面上分两次投影出两条曲线，合并这两条曲线；
再在前试图上以组合曲线的端点为心按尺寸做出矩形；
/ |# G5 Q1 D* }7 w+ e5 z/ s以前、右基准面做一基准轴；
以矩形为轮廓，组合曲线做路径，基准轴做路径对齐类型中的方向向量，选随路径变化。
2 J2 o0 v5 Q7 p+ t0 t
sw中好像有做槽凸轮的插件，不过没用过。
9 C8 W$ ~2 J- a/ e; Y
[ 本帖最后由 wuzhijian 于 2008-8-4 16:30 编辑 ]

chestnut1998

这其实是个圆柱凸轮啊！做法挺复杂的，我这有个教程，等我找找。
, s/ X! o0 o: h- {6 E6 H
[ 本帖最后由 chestnut1998 于 2008-8-4 16:39 编辑 ]

chestnut1998

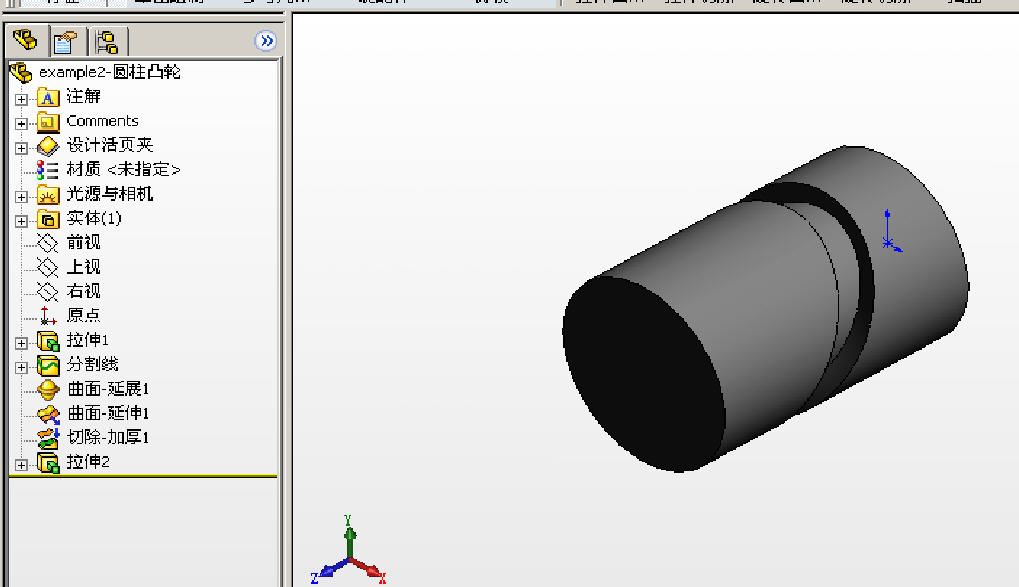

圆柱凸轮教程

zhoujiasheng

15楼做的,我也做过,但是过渡不行

zhangkeyong

这个凸轮与我画的一个有点相似,也许可以参考一下,我能做出来凸轮但是配合做不了.看下用不用的上.

zhoujiasheng

15楼的打不开,我的是2007版本

zhangkeyong

那就没办法了,我只有2008版的

19829

方法是很多的呀，不过感觉部分方法不对。个人感觉扫描剪切。
