怎么自定义填充图案啊！

suwenlong

大家好，在CAD里面怎么设置
; K. ^7 J0 H2 W4 M- J8 S- T" b才能够以自己绘制的图形用来填充呢？
还请各位高手指点！！！谢谢！！

kshl1999

CAD自定义填充图案添加方法
1、将自定义填充图案文件复制到CAD安装目录下的Support文件夹下，如：C:\Program Files\AutoCAD 2006\Support，在CAD中点击工具/选项/文件/打开支持文件搜索路径/添加/浏览/将路径它指向你的填充图案的文件夹 应用确定。重启CAD就应该可以用啦
9 [) ]1 a" D2 a- L+ b# R
8 n1 H# ]/ H' P2、打开CAD，输入填充命令“H”，选择自定义填充。
4 L( \  @8 k" N% i

9 Q3 d8 X  A2 @8 \* @) ^
3、选择好要填充的图案就可以进行填充了。
) z8 R8 t- O/ y* X6 Y
8 Z) d( b4 d5 _1 j  n[ 本帖最后由 kshl1999 于 2008-7-23 14:47 编辑 ]

gsyefeng

填充图案不需要自己绘制的!2楼说的很对!H命令后会弹出窗口如图所示。一般金属选ANSI31图案，塑料用ANSI37图案。里面的角度、比例都是可调的！楼住慢慢摸索吧！摸索后你会有很多收获的！
- |) ^  ~! O7 X: n0 {
[ 本帖最后由 gsyefeng 于 2008-7-23 15:15 编辑 ]

wang2003

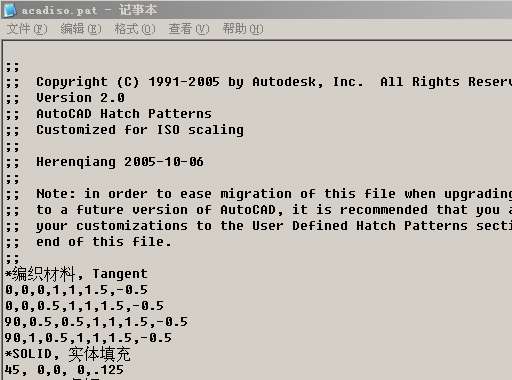

1.编写自定义填冲图案文件（符合自定义填冲图案文件格式）。
7 d" S  c2 ?0 G2 t1 t; e$ I2.将编写好的文件添加到软件的pat格式文件（软件的程序文件）中，默认路径为：
C:\Documents and Settings\XXXX（机器用户名）\Application Data\Autodesk\AutoCAD 2006\R16.2\chs\Support\acaciso.pat
% ^+ [0 Q" O" b% k+ g+ T3.打开CAD，执行图案填冲命令，选择其它预定义填充。。。。。。。。。

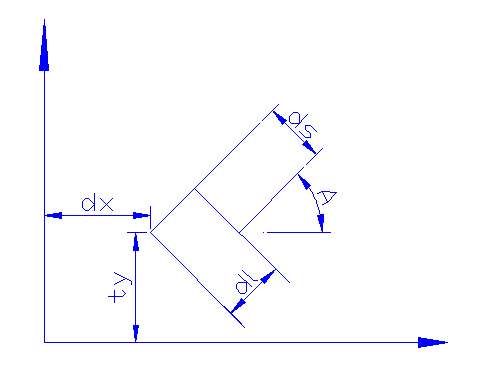

文件格式：A，dx，dy，dl，ds
) V# v( u- t. X& T2 j% b. b每行定义一条线段。


% Z, t. |: B, w) G7 n% i) q例如：
*编织材料, Tangent
0,0,0,1,1,1.5,-0.5
; B0 B( ]7 I$ w- J0,0,0.5,1,1,1.5,-0.5
' j* e8 k7 D0 i2 ?5 Q! k& U90,0.5,0.5,1,1,1.5,-0.5
90,1,0.5,1,1,1.5,-0.5
0 D) Y8 R6 l6 T1 o% L  s* S) C
! m& Z) Q/ X. }! W4 ~" {8 m
' h6 U1 {! a1 ^! M- X[ 本帖最后由 wang2003 于 2008-7-23 15:45 编辑 ]

gsyefeng

啊？4楼高手啊！看来我把楼主的意思理解错了！！呵呵！见谅！！！
: u* ]* v  }. c. P! j8 U2 ]
5 l1 @1 b# s; f3 t4 v) g- T% h[ 本帖最后由 gsyefeng 于 2008-7-23 19:31 编辑 ]

joshua85

4楼太强了,看到人都汗了!

suwenlong

有各位大哥的解说，小弟明白不少，希望能够与你们多多交流！

suwenlong

不过我按二楼的说法做了一次，怎么会看不到自[定义的图案啊！
% K% l# w5 _9 i我的做法是，先画个五角星，然后把文件（是不是DWG格式啊）保存在/CAD2004/SUPPORT。
再按二楼所说的设置的路径，重启之后还是没有啊，不知道怎么回事！
  f- k% z+ c' S7 H7 V
$ ?8 L. @  Q; w7 n& c还请二楼的大哥可不可以说详细点啊！
7 c' H) |" M! Q谢谢了！

yuanye661

学习了，四楼的方法还是第一次看到~

china01chen

四楼是超级高手哟 汗

wang2003

原帖由 suwenlong 于 2008-7-24 08:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
不过我按二楼的说法做了一次，怎么会看不到自[定义的图案啊！
我的做法是，先画个五角星，然后把文件（是不是DWG格式啊）保存在/CAD2004/SUPPORT。
: ^% j; C7 Y- ?3 C3 T+ b再按二楼所说的设置的路径，重启之后还是没有啊，不知道怎么回事 ...

# M/ ?; ~' g6 \: s& @' k5 C  q
( F4 P% u% I! B+ e$ U2 N" g% D+ W你那样做肯定是不行的。。填冲图案文件是有格式（pat）要求的。你如果不想把它添加到acadiso.pat文件中，也可以把它另存为pat格式的文件，然后通过二楼朋友所说的那种方法设置一下也可以。
- p/ O  h6 D! L1 d! D; W* ^
2 |" {9 a; e- ^5 m楼上几位朋友可不能那么说呀，你们汗？俺都大汗淋漓了。。。。真的不要那么说，谢谢！

  {* a' G1 M# _2 P本打算帮楼主朋友做一个，无耐水平有限，有几条线不会定义了（可能是总图案位置摆放不对），在这儿借楼主贴子向朋友们求助了！！！！！！！！
4 X) }; w* O, F; v0 Q
*五角星
0, 0, 0, 14.635254916, 10.633135104, 5, -24.270509831
4 j7 x# w0 w- i, L" I0, 8.090169944, 0, 14.635254916, 10.633135104, 5, -24.270509831
3 O$ M1 |) o3 r: N-36, 0, 0, 5.590169944, 17.204774006, 5, -13.090169944
$ I) ?2 h: o! X) M1 K0 z-36, 6.545084972, -4.755282581, 5.590169944, 17.204774006, 5, -13.090169944
36, 2.5, -7.694208843, 12.5, 17.204774006, 5, -13.090169944
6 D- x0 e! r6 G* U36, 9.045084972, -2.938926261, 12.5, 17.204774006, 5, -13.090169944

xinban2046

2#的方法  不能自己设定自己图形的填冲图案吧？
$ x" d1 K4 P4 A: z1 v* r, m填充图案应该象4楼那样 用记事本编辑成为.lsp应用程序才可以的

suwenlong

11楼的兄弟！
你那个五角星PAT格式的文件是怎么做的啊，用什么方法保存的呀！！我不知道怎么搞！
还望指点！！

mjshanghai

:lol: :lol: :lol:

mjshanghai

1: 每一个填充的类型说明如下：
; Q+ R& ?) f$ w) H7 y8 w标题行：
*pattern-name [, description]
7 N7 Z8 X# w9 N
还包括一行或多行填充描述：
# j- Q& G1 Z3 O  a% S9 N; `/ _angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]
2 g: Y5 d( J" m' X! a3 R; f* c
angle：绘制线的角度
x-origin, y-origin：每个线描述的插入基点。
8 H0 d/ ^# [5 V9 w. B0 x2 udelta-x, delta-y：描述线的X和Y的偏移量。
[, dash-1, dash-2, ...]：每条线描述的dash说明，相当于*.lin的描述内容。
6 |7 j$ L% ^$ [! d' g) f
关于*.lin的说明：
" m. _, {- W0 ], N5 p  i零：为画点（point）；
正数：为画线（lineto）；
6 U8 C: ]0 h- k* @9 d1 `负数：为空画线（moveto）。

2: 用记事本编辑，储存为PAT文件。COPY到AUTOCAD目录内SUPPORT子目录即可

umtlv

真的是不錯的珍貴的東西，之前對這方面的知識真的很少，現在可以好好來學習了。

yuanye661

没想到填充也这么多讲究，学习啦~

liuchenld

强人，正想问这个问题呢，谢谢了good

suwenlong

2: 用记事本编辑，储存为PAT文件。COPY到AUTOCAD目录内SUPPORT子目录即可


这位大侠，用记事本怎么保存为PAT格式啊！
还望指点！！！

嗨你好

各位神人啊，自带的就觉得够用了，还要自定义的么
