求教高手sw工程图怎样搞３Ｄ剖视图

repzk031 · 发表于 2008-8-22 20:59:46

您需要登录才可以下载或查看，没有帐号？注册

x

求教高手sw工程图怎样搞３Ｄ剖视图，先谢谢啦

zhaowenzhu · 发表于 2008-8-23 11:05:03

说的太含糊不清，不知是零件图，还是工程图，工程图还有3d?

oneteng · 发表于 2008-8-23 19:08:57

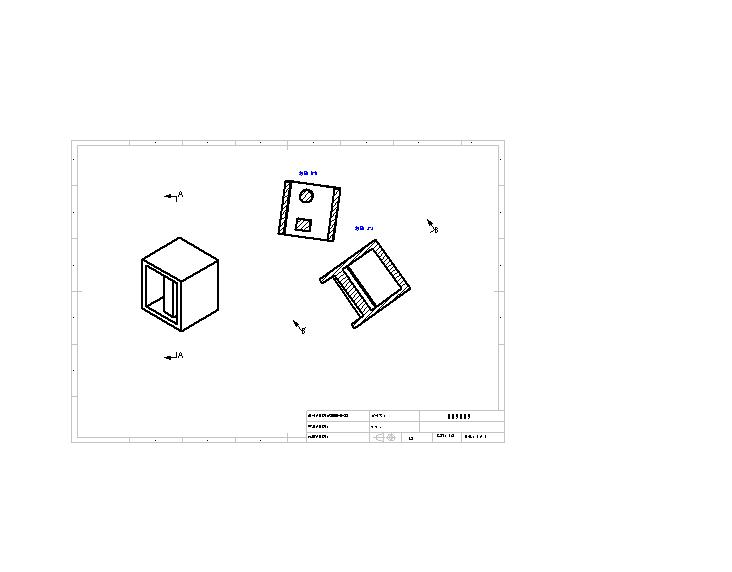

不清楚什么意思？是这样吗？

lca · 发表于 2008-8-24 08:44:59

若是工程图内的等角视图(看起来像3D画面)
一样也可以做剖面图或深度剖面...
但是剖出来都不会是正剖面...仅是局部...
如果想要正剖面(可能就是整个模型剖一半...)
就是先在part处做好，
然后在工程图中放入模型时，选择"现在的模型视角"，
就可以是正剖面了...

repzk031 · 发表于 2008-8-24 09:35:02

先谢谢啦！！！！看了你的述说是那么一回事,但我还是一知半解,可能是比较笨吧

,能不能来搞个视频上来

sf567 · 发表于 2008-8-24 10:59:54

工程图都是平面的也，怎么会有3D的？没看明白楼主什么意思。。。

dusyc1260 · 发表于 2008-8-24 11:53:36

可以多剖。3D算怎么剖啊

三维圣手 · 发表于 2008-8-26 08:56:09

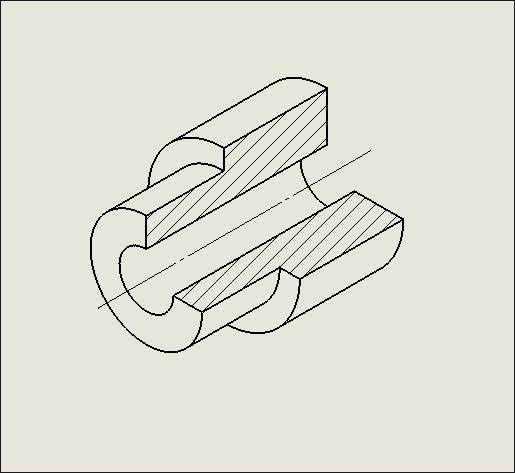

你是要下面的意思的剖切图吗

repzk031 · 发表于 2008-8-26 20:27:09

原帖由 三维圣手 于 2008-8-26 08:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
s% q! p0 l3 ]! A' j$ X- _你是要下面的意思的剖切图吗953192

是的，楼主怎么弄的

wuzhijian · 发表于 2008-8-29 20:56:17

在零件图里另添加一个配置，在此配置里做一个切除拉伸。在工程图中的那个3维视图中使用带切除的配置。

jnshijin · 发表于 2008-8-29 23:56:37

能讲一下怎么做出来的吗？谢谢！

嘉华用户 · 发表于 2008-8-30 16:20:13

工程图出剖视图,用剖面视图功能就可以了!

三维圣手 · 发表于 2008-9-2 15:15:22

原帖由 repzk031 于 2008-8-26 20:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif, o+ z! j/ x+ O0 `3 u! @( ]
是的，楼主怎么弄的

用10楼的意思就可以，我的方法和10楼的一样

8516 · 发表于 2008-9-2 22:21:59

10楼的方法没有试过，感觉有点笨，应该有其他更好的方法。

jnshijin · 发表于 2008-9-3 06:24:03

剖切装配图可以做出像8楼那样的效果吗？

diyxz · 发表于 2008-9-3 09:36:03

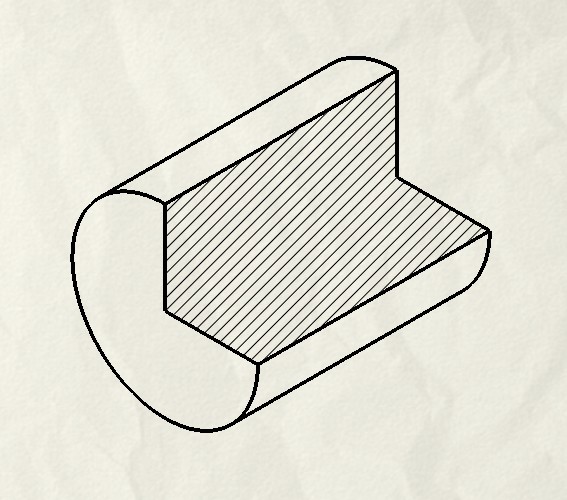

偶也试着搞了一个，如图：

hux0730 · 发表于 2008-9-3 10:44:03

原帖由 diyxz 于 2008-9-3 09:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 {! L* h$ d; K- N& X. f* K
偶也试着搞了一个，如图：963470

这个效果也太差了吧。
应该显示一下边线。

hky9807 · 发表于 2008-9-3 12:55:41

如何加的中心线啊，我怎么加不上啊？

scwangfs · 发表于 2008-9-3 14:15:52

原来还要别做配置啊，这倒没想到，就没其它方法吗？

idongjun · 发表于 2008-12-13 10:23:00

gongxingdong · 发表于 2008-12-13 12:19:54

10楼的方法是正确的，

shubinf · 发表于 2008-12-13 12:42:34

配置的用途很广的,见过剖开的电机时,我就想好用配置可做成很好的效果,有没其它的影响.

wuzhijian · 发表于 2008-12-16 13:50:20

使用配置的方法最简单了
