; P& }3 h  L0 \" l1 P. ?8 I附件图档不能跟其他零件进行 Subtract (布尔运算），进行后就变成曲面，怎样最快解决此问题？

ECS

怎么看不到附件呢？
不过估计是你某个零件出错了，使用Check Part命令检查下吧！

sytgos

是不是指破面?修改一下你操作的距离...

GONGLINSHENG

我为什么在发表新回复的内容中不能输入文字，在快速回复主题中可以输入文字。快速回复主题中不能上传附件，

li5jun1

快速回复当然不能上传附件了……
可以预览一下进入高级模式

GONGLINSHENG

谢谢版主。。。。。。

TEST-STEVEN

遇到这种问题,你首先应该考虑
1,这个零件的几何是否出现错误,
7 n: Q, y" }; V5 B4 }1 k% _& c2,零件的面方向是否正确(面有正向和负向),
3,还有就是零件的几何精度.(具我的经验,一般最好是整数的精度不容易出错.比如:0.01,0.001,0.0001等.)

TEST-STEVEN

征对第一条,可以通过CHECK PART来检查,通过检查发现.

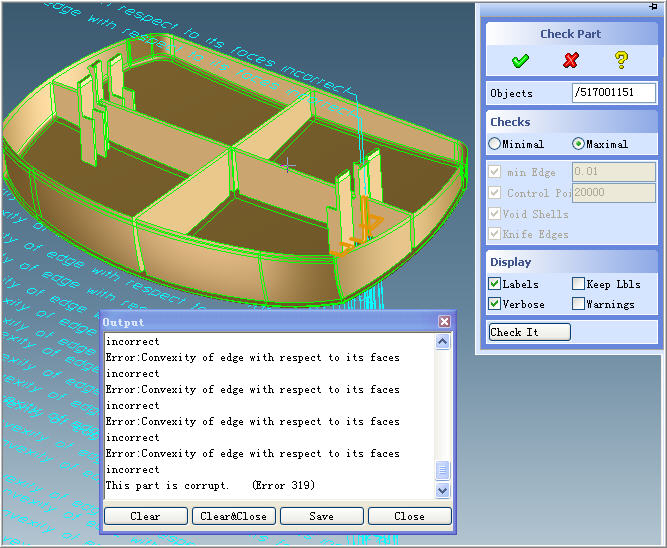

你的零件得确存在几何错误.如下图.
, ^+ R% ^+ K: q  K' p+ K* p$ I% l7 k( i
  z$ |4 j: i$ }[ 本帖最后由 TEST-STEVEN 于 2008-9-3 20:05 编辑 ]

TEST-STEVEN

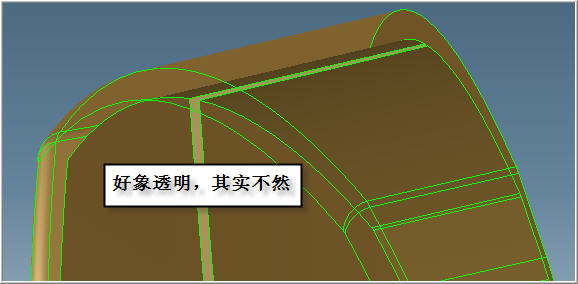

对于第二条,其实你通过肉眼都可以,发现这个实体零件怪怪的,
为什么,明明是实体零件,却好象能够看到内部,好象透明一般.
+ N" O1 s: q+ L0 h) \/ }这个,一般就是面方向错误引起的.

TEST-STEVEN

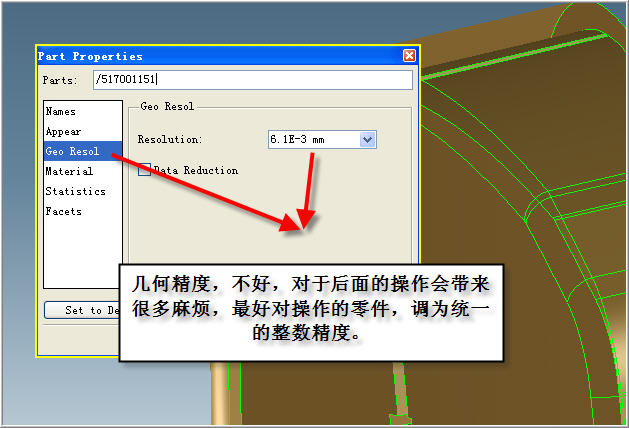

第三条,通过零件属性,就可以看到零件的几何精度.
- Z' R2 w8 L8 j# g" b+ v在零件名字上,点右键,右键菜单最后一个命令就是了.

TEST-STEVEN

如果单单是第一条,几何错误,我一般只针对那部分修改就好了,不过如果是前面三个原因的中和,
我最常用的方法是转档后修改,如果操作呢?
; L* g  ?+ [* _7 S0 F" H- G

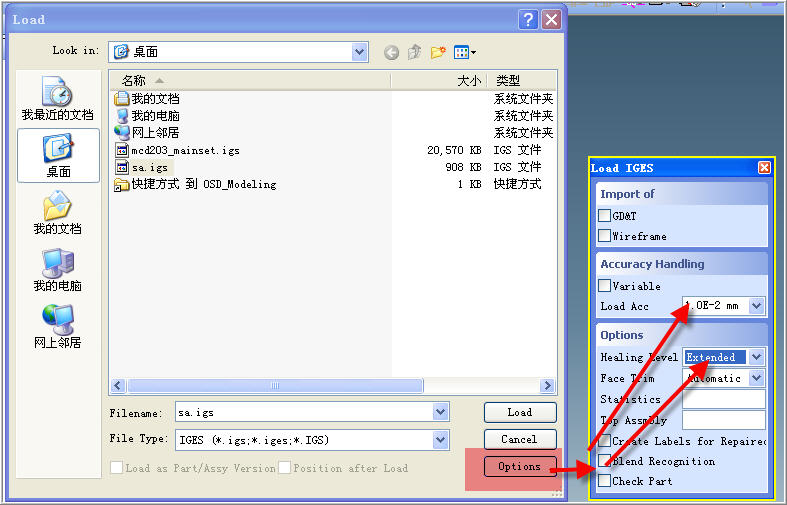

首先将其以IGES格式保存出去,然后在导入进来,进来的时候,调整精度为你想要的,比如这里,我调为0.01.

TEST-STEVEN

将IGES按照前面的设定,导入进来后,你会发现,这个零件的几何精度\还有面的方向问题,已经自动修复.

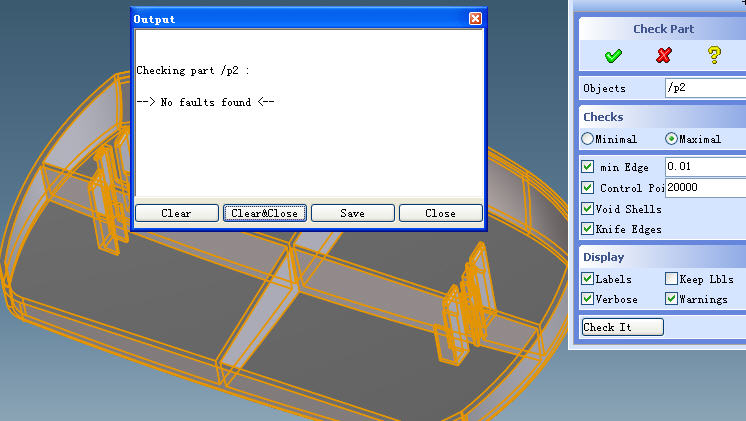

3 S& M# t2 ]7 X1 p4 U7 b那么,我们再针对这个零件进行几何检查CHECK PART.这个时候,你会发现几何ERROR,错误已经没有了,

9 W) J: w) [# h( n你这个时候,对其放电没有什么问题.其他操作也OK.
当然如果你要力求完美,因为你认真的CHECK PART,包括WRARKING,警告信息,你会发现虽然没有了ERROR.
但是还有警告信息,你可以将其也修复,到达完美.

TEST-STEVEN

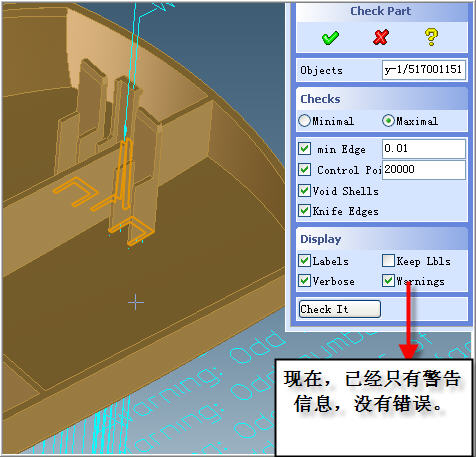

上图中的警告信息,是由于,所指位置,存在多余的面,就是橙黄色边,所围的面,你把这里面DELETE就好了.然后检查,你会发现,没有任何的错误和警告,这个时候的产品才是完美的(单从软件的角度来说).
" j2 {3 i; A- P. G  S" ^
所以,如果你要求不高,只需要转档出去,再导入进来就OK了.
当然,具体情况,具体分析.大家可以提供更加简便的方法和思维.

GONGLINSHENG

非常感谢你的回复！谢谢
