请问机械制图各种工字钢、槽钢、H钢型号如何表示

lsz008 · 发表于 2008-10-17 13:34:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

经常画图需要用到槽钢、工字钢、等不知道在图纸明细栏如何怎么写，如何表示？在此请大侠指点！

asdolmlm · 发表于 2008-10-17 13:43:23

工字钢的规格可用其截面的主要轮廓尺寸(mm)来表示，即以腰高(h)×腿宽(b)×腰厚(d)的毫米数表示，如I160×88×6，即表示腰高为160mm，腿宽为88mm，腰厚为6mm的工字钢。工字钢规格也可用型号(号数)表示，型号表示腰高的厘米数，如腰高160mm的工字钢型号为Ⅰ16#。腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加标码(也称角码)a或b或c予以区别，如32a#、

热轧型[钢分为宽翼缘H型钢（HK）、窄翼缘H型钢（HZ）和H型钢[桩（HU）三类。其表示方法为：高度H[/b×宽度B×腹板厚度t1×翼板厚度t2，如H型钢Q235、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235或SS400

槽钢是截面为凹槽形的长条钢材。其规格表示方法，如120*53*5，表示腰高为120毫米，腿宽为53毫米的槽钢，腰厚为5毫米的槽钢，或称12#槽钢。腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a、b、c予以区别，如25a#、25b#、25c#等。

[ 本帖最后由 asdolmlm 于 2008-10-17 13:46 编辑 ]

gaoyns · 发表于 2008-10-17 14:40:50

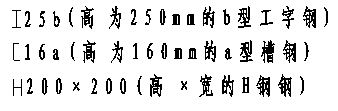

机械制图中各种工字钢、槽钢、H钢的符号见下图。在图样中用符号+规格表示，在明细表中用名称+符号+规格来表示。

lsz008 · 发表于 2008-10-17 15:21:51

非常感谢各位指点，不过你那个“工”是个汉字还是符号？

asdolmlm · 发表于 2008-10-17 23:22:18

符号

nust990211 · 发表于 2008-10-17 23:31:25

提示: 作者被禁止或删除内容自动屏蔽

pzhdm1977 · 发表于 2008-10-18 02:11:16

上这儿去下载：http://www.3dportal.cn/discuz/viewthread.php?tid=144910

long261 · 发表于 2010-7-12 14:39:37

学习了，，，，，，，，

骚丽的蜗壳丝 · 发表于 2016-12-9 14:51:24

我也曾经考虑了楼主的问题，最终的答案是别人看得懂就行
制图标准里面没有规定型钢用什么符号表示也没有规定型钢表示方法是什么
