可否重新定位零件图里的标准视图方向？

peggyp · 发表于 2008-10-24 10:58:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

向各位讨教：

情况是这样的：我在画完一个外板后，因为很复杂嘛，就直接生成装配图后，接着在外板基础上插入新零件，就是那个内板。配合呢我选择的是三个标准视图完全重合。但是等画完内板才发现它的前后视图方向与外板是相反的，当然在SW的装配配合里可以选择反转来达成一致。

但是当我把这个装配图另存为IGS格式，然后用MasterCAM打开后，效果还是反转配合以前的模样。

因为内外板上孔啊、筋啊什么的比较多，不想重头来过。

有没有什么办法来重新定义内板里的标准视图方向呢（好像就是X、Y、Z三个轴的指向吧）？

wysir · 发表于 2008-10-24 13:29:52

有各办法,将你的零件模型打开
编辑第一个特征的草图基准平面,将你需要的平面选择成基准平面
就可以改变零件的方向了.

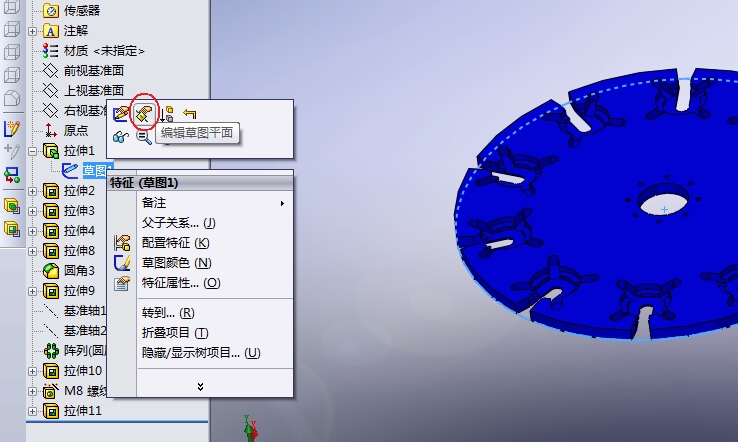

见下图

peggyp · 发表于 2008-10-24 15:44:04

谢谢楼上两位的回复！
可能是我没表达清楚。
过程是这样的，我在画完第一个零件后，生成装配体，然后在装配体里插入新零件，这时它会要求一个在位配合，我就随便找了一个，只要能把第二个零件画上去，接下来等第二个零件画得差不多的时候，我就再添加一些配合，同时把那第一个在位配合给删掉了，大概是这里有问题吧？
另外，我试了一下3楼所说的改变第一个特征草图的基准面，结果是不行的，那样做的话它后面有的特征就乱了，整个零件成了支离破碎的啦。
再次谢谢两位的回复！

sunshuihan · 发表于 2008-10-24 16:18:42

建议楼主在本论坛下载由刑启恩老师主讲的“出工程图35分钟”也许可以从里面受到一些启发！
祝你好运！

peggyp · 发表于 2008-10-25 19:02:46

大概还是我的表达不清楚！
工程图我知道怎么出啊，包括什么剖视都没什么问题。
我的意思是我现在要的是把装配图导出为IGS格式，然后放到MASTERCAM里，让做模具的人看的。我本人是没做过模具，不过人家是拿我们的产品零件图去做注塑模具的。我给个装配图也就是方便人家理解吧。但是我的装配图导出到IGS就乱了的！？

gneful · 发表于 2008-10-25 19:47:34

零件图中可以添加坐标系，另存为IGS格式文件时，可以选择保持文件的坐标系

peggyp · 发表于 2008-10-29 15:08:09

哦谢谢8楼的
一直没怎么重视“参考几何体”，原来还可以这样啊
谢谢啊
