起这个名字，是想让更多的人看到，倒不是真让大家看我的处女作，而我的主要目的是要感谢Solid Edge版块的版主们和给我帮助的朋友们，也想描述我的疑问，因为在这里我找到了很多我需要的资料，更学会了Solid Edge，更重要的是由此我找到了一份我心仪的工作。现在工作的第一件事就是打开Solid Edge，它已成了我密不可分的工作伙伴。
) s2 v) S% U3 b& y老早就写好了上面的话，一直没有发到论坛，是觉得这似乎空洞了点，所以加了以下的内容，要不大概没人会看我的感谢之言了。这是根据一张图片做的，它有简短的说明，是双子午线网状结构，当然这与我的工作无关，只是建模练习，参数都是自己定的。好了，先给处女拍两张，还不会渲染，长啥样，就啥样吧。

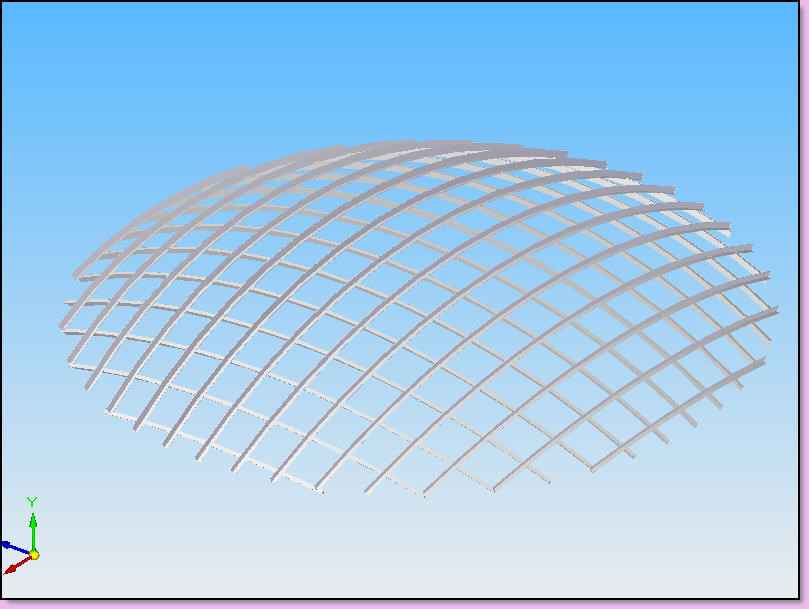

: j# n: |2 O1 Y& ~9 }全身一：见Pic1

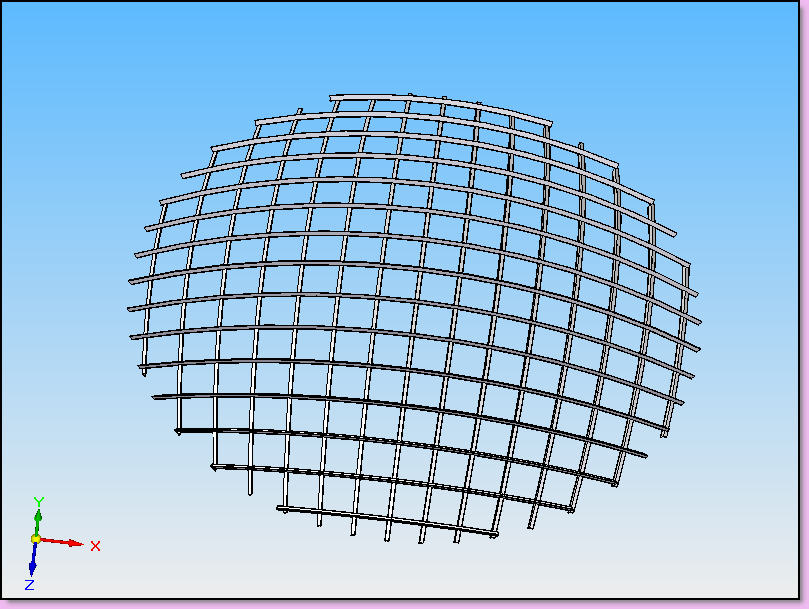

! ~) @ u4 Q3 M7 L7 J全身二：见pic2

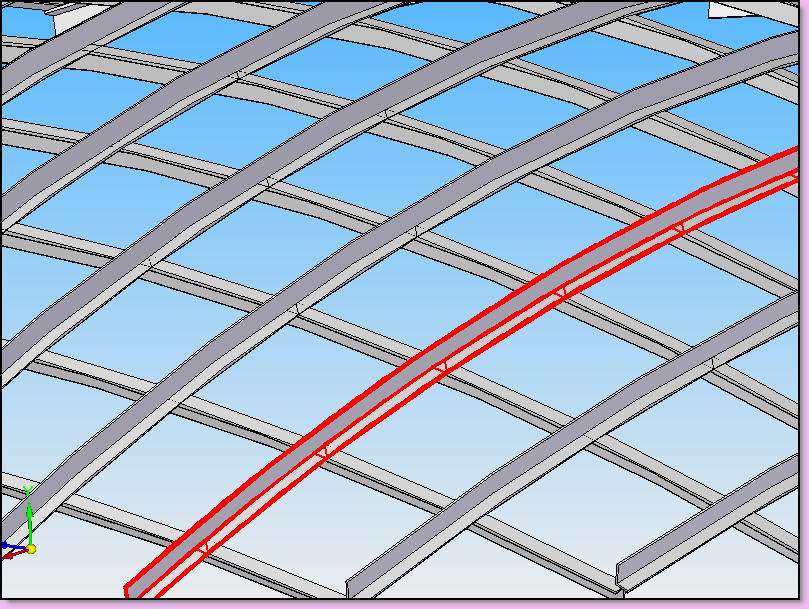

, D* U% B! L& z7 H9 ]# {特写：见pic3/ [6 ]8 L# n; A( ~+ H$ l4 \/ s
花了大约三天的业余时间，才成以上的样子，（当然这个也可以用Frame模块来做，不过我不想做成装配件），还有好多疑问没有明了：
! {2 F! Y, n! v9 g1 c8 O# q1．

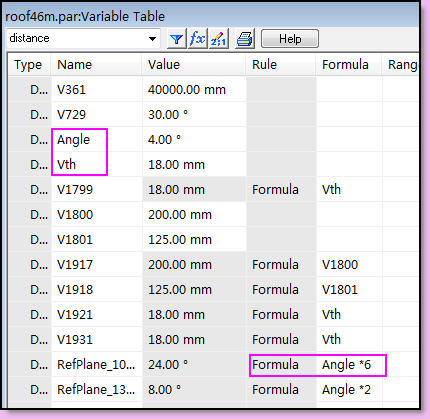

$ R7 y9 d8 X0 J9 m$ y+ e' u关于Variables（变量，我的是英文版的，不知对否？）: 我想先定义Variables,再使用，可我却没有找到在哪里可以定义，不过我知道了在Variable Table中可以更改Variable Name，也可输入Formula，可引用已有的Variables. 这个功能倒是不错的，当要更改Variable时，仅改很少几个，其他相关的就都改过来了。见Pic45 s: |, [3 L, e4 U& y* z

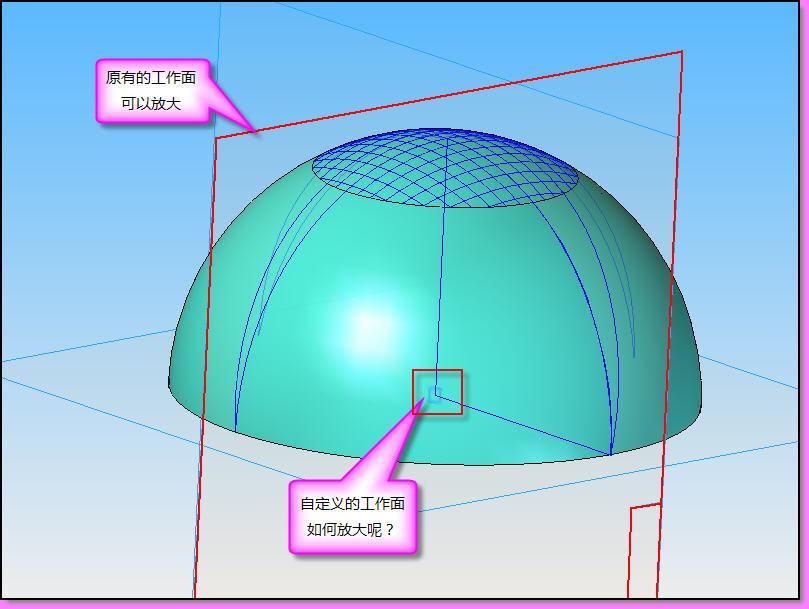

2. Intersection Curve:为了做下图示的曲线，着实让我眼睛都花了，因为我不知道如何将自己建的Planes放大，因而不得不来回放大缩小曲面和Planes，并且点一次Intersection Curve，只能点选两个面生成一条曲线，然后重复操作，所以我不得不来回放大缩小曲面和Planes。我的意思是：如果点选曲面后能连续地点选Planes，从而生成一连串的相交曲线就好了。见Pic5
" R+ V3 P, f. q! x# h3．在草图中，镜像和复制生成的草图都能关联更新，且可以编辑尺寸及位置约束，这一功能让我欣喜不已，因为我可以在一个草图中将所有的截面做好，用复制和镜像的方法。有一点就是，在镜像或复制后，要重新添加位置约束，因为原来的位置约束已经没有了。否则草图不会跟随的。
" {4 T# Z/ i! [% J5 S0 K7 L6 F4. 一个草图可多次用于生成特征，（以前用的软件中，草图只能用一次，要多次用，就得共享草图才行）这让我可以将很多截面放在一个草图里。

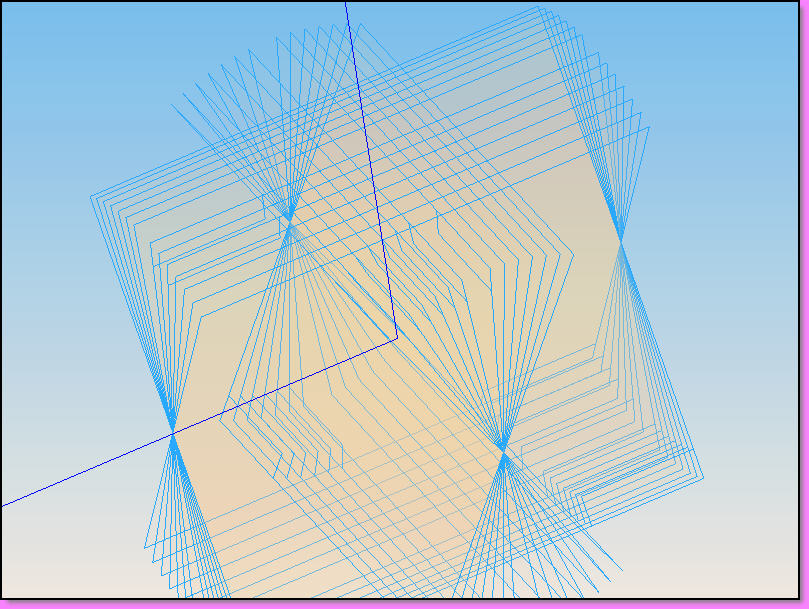

0 u+ n3 E) j$ {+ h9 ?) Y; }5. 镜像、阵列，似乎都不能对Plane进行操作，也不知能不能对Plane进行阵列操作？因为我需要一系列的Planes，如下图示：这里我只好用Angled Plane来生成这一系列的Planes。见Pic6
# K7 ]2 E" q% j# L4 F竟哆嗦了很多，若有不对的，希指正，不胜感谢！& |+ n" C% n N4 k# @& R
|
-
pic1
-
pic2
-
pic3
-
pic4
-
pic5
-
pic6
