对于楼主的问题,我猜测您的意图是:希望用SE能直接生成带剖视的主视图,而不是先生成一个完整轮廓的主视图后,再用它剖切后得到。
% d, U( K( V5 F* w, r7 W: O ~在以往的SE版本中要想实现这个功能的确是很不容易的,一般需要按楼上几位的方法曲线救国来实现。
; {5 g& Y" u' g0 M但从v18(也可能是V17,记不太清楚了)开始有了“剖视”功能以后,这一切变得合理而简单。5 Y/ D. P, D" R7 z& O- N
* ?; ?- Q& h0 P9 ~' P& d8 t" }对于第1个问题(以V20为例):
. X9 U. }' R1 K; \' |% z: ~首先在模型(零件或装配体)里,选择PMI——剖视(V18的“剖视”菜单好像是在“编辑”下),设置一个你需要的剖视,如图1: Q8 X( @" D, ^

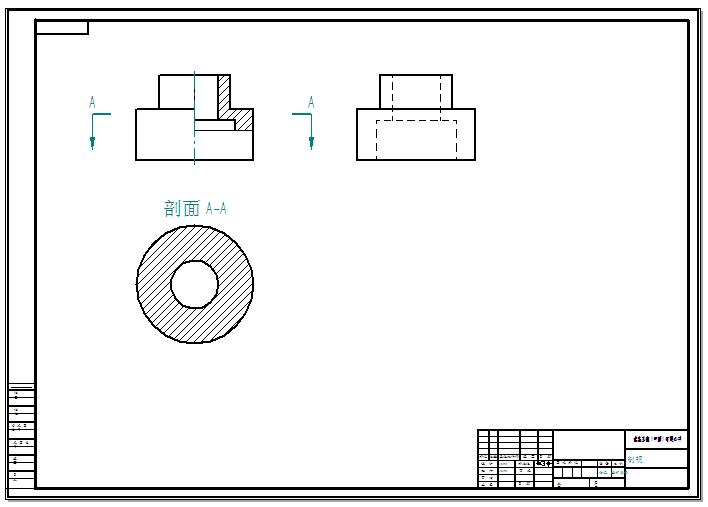

然后进入工程图——图纸视图向导,选择模型、选择视角、生成你需要的主视图,如图2中的主视图,' a# L; w$ b3 }7 B
再点中主视图,选右键——属性——剖面,将之前在模型里设置的剖面打上勾,更新视图
6 r V% q0 j& v7 t7 z
% s' z9 E$ j$ D F _对于第2个问题,5 h1 p8 G: l; Y N# w6 D! S' X
按你需要的进行剖切,生成剖视图后,再选择它,右键-属性——剖面,将那个剖面前的勾去了,更新视图。效果如图2中的俯视图。 |
