螺纹孔“草图驱动阵列”的应用讨论

fangmc1980

我们在设计过程中，经常要遇到画螺纹孔，画螺纹孔每次都需要定位，有时候相同的螺纹孔数量很多，则是很繁杂。
( o2 t$ p3 [! W
5 E) \% T, r/ f# Y比如我们要画这样一个大小螺纹孔。
! }* p0 Q5 A5 C7 ~3 n" \' i! D

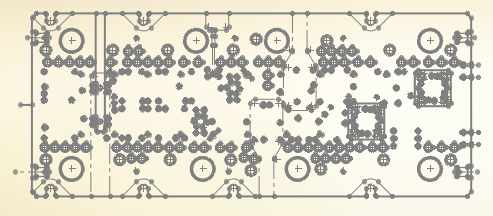

7 k4 v7 F" k: h6 E& F+ f  ~9 |# ]5 c* a1 这个孔的数量为10个，每次定位，也是挺麻烦，我采用建立一个阵列草图。已经有一个总图，以总图的位置为参考，在相应的面上，插入定位点，总共10个点。

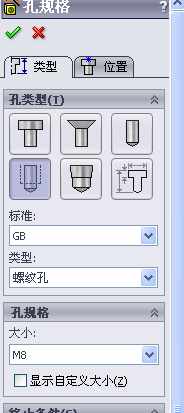

- ^% X) H/ v6 N: O2  异型孔向导，相应的参数，然后定位，选择添加几何关系，选择刚刚建立的阵列草图上的某点，“重合”。
  b' q; P" L' y# ]
3  菜单栏   插入---阵列\镜像---草图驱动的阵列。 选择螺纹特征，选择建立的阵列草图。
; T" z, m3 T* {* f( F9 e4 X

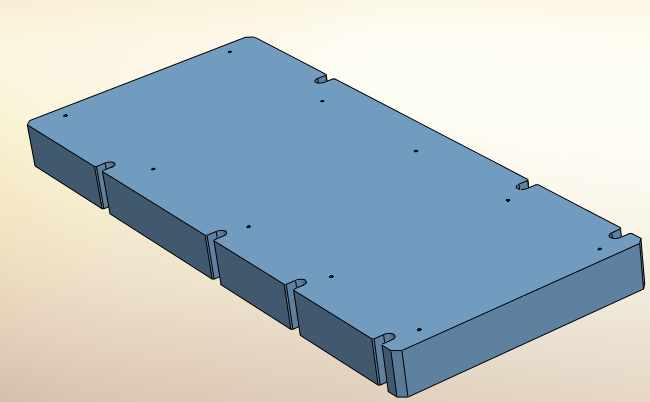

9 z) i4 v$ Z- n% k* I) F; E4 完整10个螺纹孔。

有人觉得繁琐， 但是，如果孔的数量有几十个，我曾经画过一个板上有70个全部相同的螺纹孔，用这样的方法，效率可以大大提高。
  U: l0 m$ v5 N; c* @5 k
2 l; P3 h2 r5 k7 W' ~9 F[ 本帖最后由 fangmc1980 于 2008-11-7 10:25 编辑 ]

gaozx1016

学习过``受教了`谢谢

fangmc1980

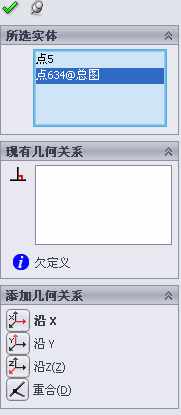

第七张图片里，添加几何关系，应该是“点”与“B螺纹阵列草图”（即我们刚刚建立的阵列草图），重新修改图片，还得重新排列图片顺序，太麻烦，在这里说明一下
