这样的剖视图怎么画

l35609925 · 发表于 2008-11-22 16:32:46

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在SW中像这样的局部剖视图有人会画吗,指教一下，告诉方法或是具体操作

[ 本帖最后由 l35609925 于 2008-11-22 19:19 编辑 ]

yuanly · 发表于 2008-11-22 17:07:30

多试试就会明白了,
我想做一个是很容易的\\
如此类推就出来了,\
另外选择时可以选择要剖切的对象来控制
阶梯剖的程度!

zhaowenzhu · 发表于 2008-11-22 20:37:00

剖视图中可以做到的。

wuzhijian · 发表于 2008-11-22 20:49:27

在装配图中，添加一配置（四分之一剖），在此配置中，以垂直于轴心线的平面做一矩形切除，就OK了。

ccfly · 发表于 2008-11-22 22:38:04

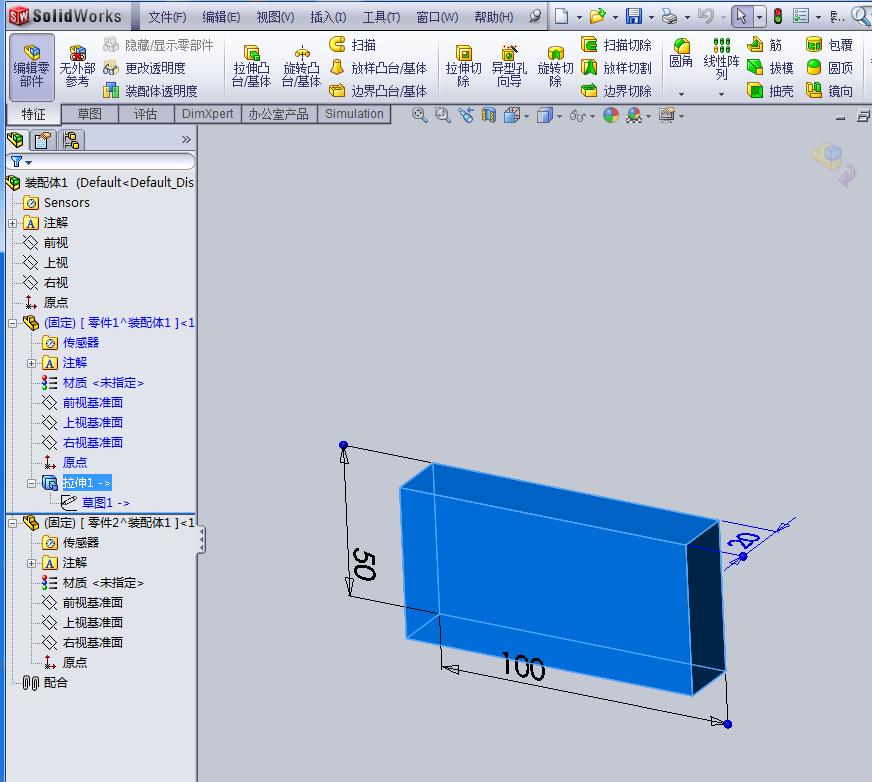

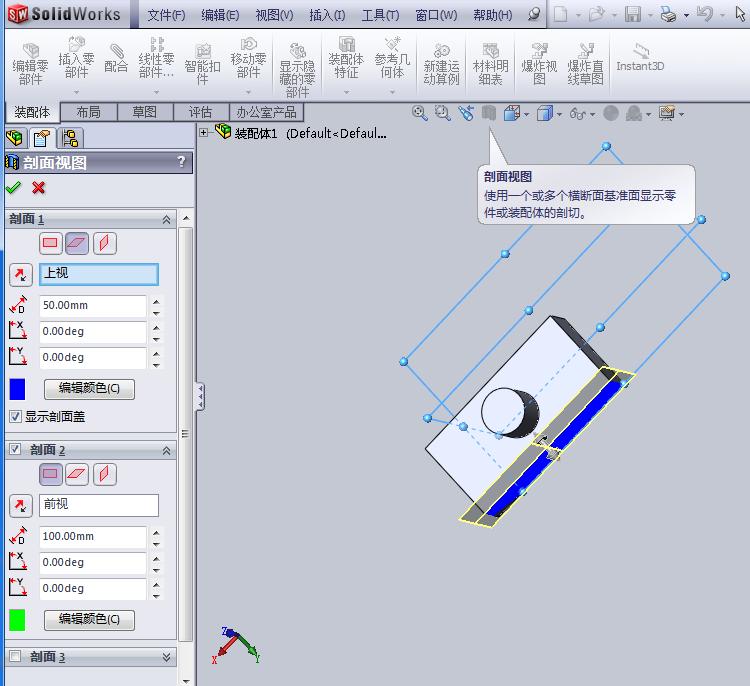

楼上方法不错,也可以这样,如下图有三个面供选,应能作出楼主的图

l35609925 · 发表于 2008-11-23 16:33:14

原帖由 wuzhijian 于 2008-11-22 20:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 X. n. r/ N( f8 t4 }, [& H. |$ k
在装配图中，添加一配置（四分之一剖），在此配置中，以垂直于轴心线的平面做一矩形切除，就OK了。

配置怎么用，我怎么用不明白呢，四分之一剖怎么剖，一画剖视图就沿一个基准面把一边的全切除了，我只想让切除1/4怎么切除

yangzhi125 · 发表于 2008-11-23 17:10:59

给你个方法
拉伸切除
不用的时候压缩之
用的时候解压
办法有点笨
呵呵

yqze · 发表于 2008-11-23 18:49:06

提示: 作者被禁止或删除内容自动屏蔽

l35609925 · 发表于 2008-11-23 20:24:00

原帖由 寂静天花板 于 2008-11-23 16:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! }6 L) y" F$ A; ^/ t/ f+ _切除拉伸，配置就是说需要用这样剖视图时就用，不需要时就不用。

配置怎么用，有什么功能，用配置做的剖视图和默认的有不一样的地方吗

小路 · 发表于 2008-11-23 20:47:55

我也碰到过一样的问题，希望高手给解决一下！

wally1207 · 发表于 2008-11-23 20:59:16

前两天也遇到类似问题。摸索了好长时间。

现在解决了，其实很简单的。

用“旋转剖视图”就可以了。

主菜单里依次选：“插入-----工程试图------旋转剖视图”就好了。。

我用的是SW2009SP0.

不知道对你是否适用。（我是菜鸟）

[ 本帖最后由 wally1207 于 2008-11-23 21:00 编辑 ]

wangjxyq · 发表于 2008-11-23 21:17:34

楼主的意思好像不是楼上说的在工程图里面吧
要是在零件里面就用个拉伸切除得了，不想看的时候压缩

sunrays110 · 发表于 2008-11-23 21:49:43

装配体可以做个切除
其中可以选择那些要排除

yljgj · 发表于 2008-11-27 10:00:30

zsdgxdfjdx

feelie · 发表于 2008-11-27 13:30:58

多练最有用

idongjun · 发表于 2008-12-13 10:23:35

http://www.chinasolidworks.com/b ... p;page=2&extra=

是不是这个呢？
