曲面交線運用畫棒球

[复制链接]
danilso
发表于 2008-12-10 11:36:22 | 显示全部楼层 |阅读模式 来自： 中国广东惠州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

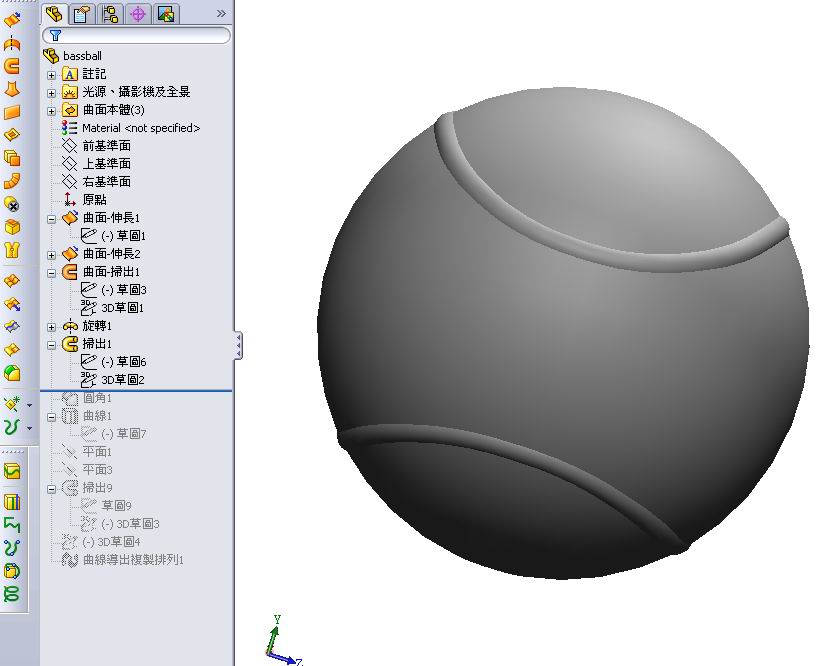

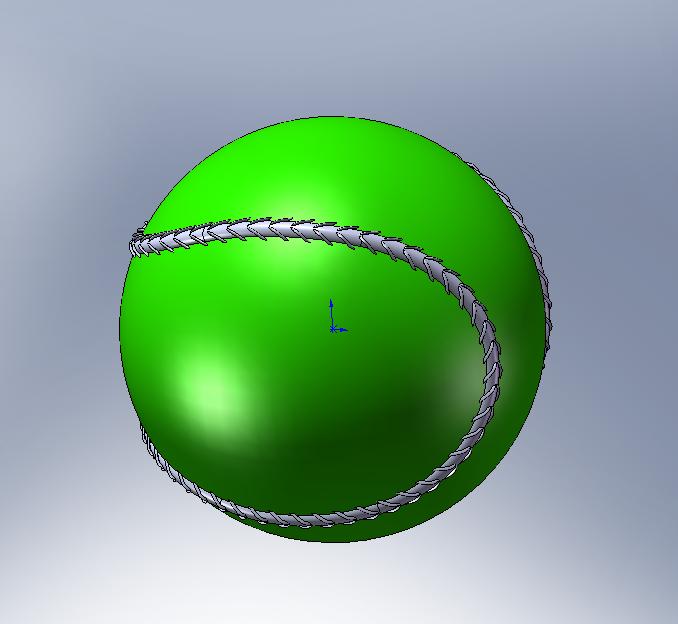

運用曲面交線實現棒球繪制: o/ ]2 H( T( \/ I( |! p
bs1.jpg 3 |: a% E$ W  \4 @: D0 F/ h
bs2.jpg 5 I+ `6 n: I4 L! a! k* e  V7 q. C
# \: H" `* i3 T0 \( M3 d bs4.jpg 2 O" ?/ Y0 o2 E! e7 f  _) r
bs5.jpg ; d' \+ a$ X: a9 A5 Y
7 @7 D$ U5 `5 Q: C( U- X

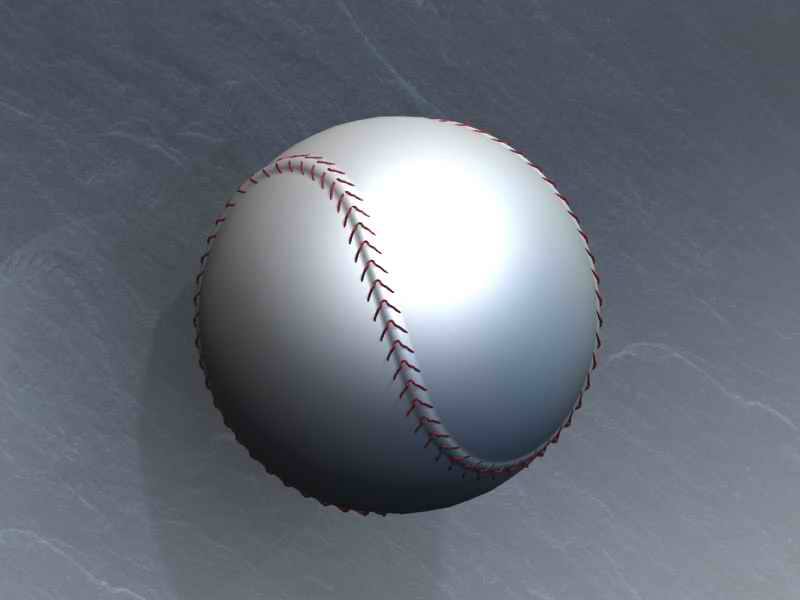

% Z: B: {) k" u% f bassball2.jpg   f  \+ T4 a4 q6 O7 c

评分

参与人数 1三维币 +4 收起 理由
ltq59 + 4 谢教程！

查看全部评分

回复

举报

dongjinnian
发表于 2008-12-10 11:38:29 | 显示全部楼层 来自： 中国江苏苏州
有零件档吗
回复 支持 反对

举报

suning0127
发表于 2008-12-10 11:44:11 | 显示全部楼层 来自： 中国江苏南京
这个做法可以练习草图中的交叉曲线
回复 支持 反对

举报

yangzhi125
发表于 2008-12-10 11:49:20 | 显示全部楼层 来自： 中国天津
偶像啊
+ ]5 Y/ ^/ i) Y4 I" |支持支持6 Q( ]1 |/ b6 P& b6 J  U% S
不过这次怎么不发part文件了呢
6 P9 J7 \: `; d. `0 v! d1 ?呵呵
回复 支持 反对

举报

danilso
 楼主| 发表于 2008-12-10 11:56:06 | 显示全部楼层 来自： 中国广东惠州
方法都說了自己畫畫看!
回复 支持 反对

举报

junjun1986
发表于 2008-12-10 12:18:03 | 显示全部楼层 来自： 中国山东青岛
楼上就是聪明，简直就是偶像了啊。
回复 支持 反对

举报

junjun1986
发表于 2008-12-10 15:15:57 | 显示全部楼层 来自： 中国山东青岛
惭愧，总也做不出楼主的标准来啊。
回复 支持 反对

举报

cemboy
发表于 2008-12-10 15:34:42 | 显示全部楼层 来自： 中国北京
厉害。楼主。' B8 [8 E# Y- Q8 R6 }+ W- k
5 j$ R" t  F1 }: Z% ~
曲线还是挺复杂啊
回复 支持 反对

举报

zy4744278
发表于 2008-12-10 15:36:56 | 显示全部楼层 来自： 中国江苏扬州
楼主，我要拜你为师！！！
回复 支持 反对

举报

junjun1986
发表于 2008-12-10 16:08:29 | 显示全部楼层 来自： 中国山东青岛
只是不知道他收不收徒弟啊。
回复 支持 反对

举报

jessestupid
发表于 2008-12-10 16:11:47 | 显示全部楼层 来自： 中国黑龙江大庆
不错的思路 我自己先试试看  谢谢分享
回复 支持 反对

举报

lytall
发表于 2008-12-10 16:40:46 | 显示全部楼层 来自： 中国福建厦门

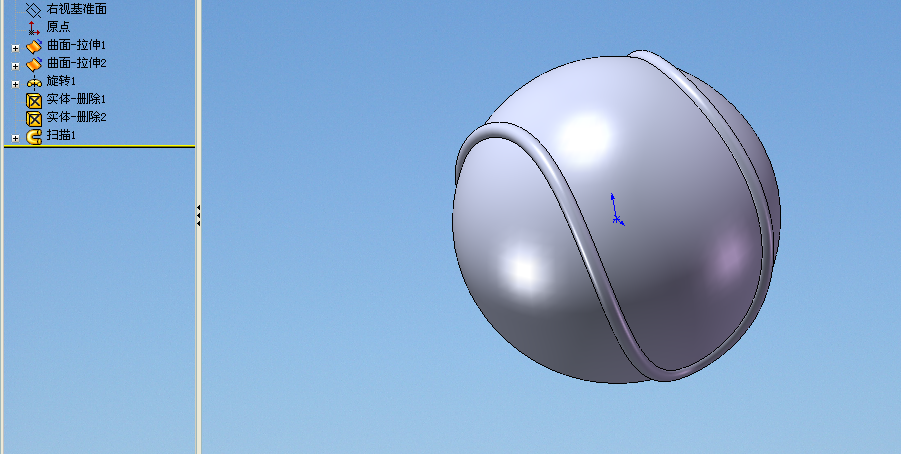

003.gif 花纹搞不定 看不懂是用什么方法
回复 支持 反对

举报

jick8610043
发表于 2008-12-10 16:46:26 | 显示全部楼层 来自： 中国浙江衢州
画的不错 学习一下
回复 支持 反对

举报

ld0520
发表于 2008-12-10 16:47:20 | 显示全部楼层 来自： 中国辽宁沈阳
没有成功，继续努力
回复 支持 反对

举报

shubinf
发表于 2008-12-10 16:53:59 | 显示全部楼层 来自： 中国广东佛山
楼主,成了你的跟班了,你的作品走到哪俺就一个不放过了.
回复 支持 反对

举报

junjun1986
发表于 2008-12-10 17:18:46 | 显示全部楼层 来自： 中国山东青岛
原帖由 lytall 于 2008-12-10 16:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif. z8 t1 V" ~; O& Z; Y
1088222 花纹搞不定 看不懂是用什么方法
6 v7 [& W1 S% h. |0 j# P+ m
我也做到这了，你觉得路径对吗？怎么看都跟楼主的不一样啊。一边口大，一边口小
回复 支持 反对

举报

danilso
 楼主| 发表于 2008-12-10 22:30:30 | 显示全部楼层 来自： 中国广东惠州

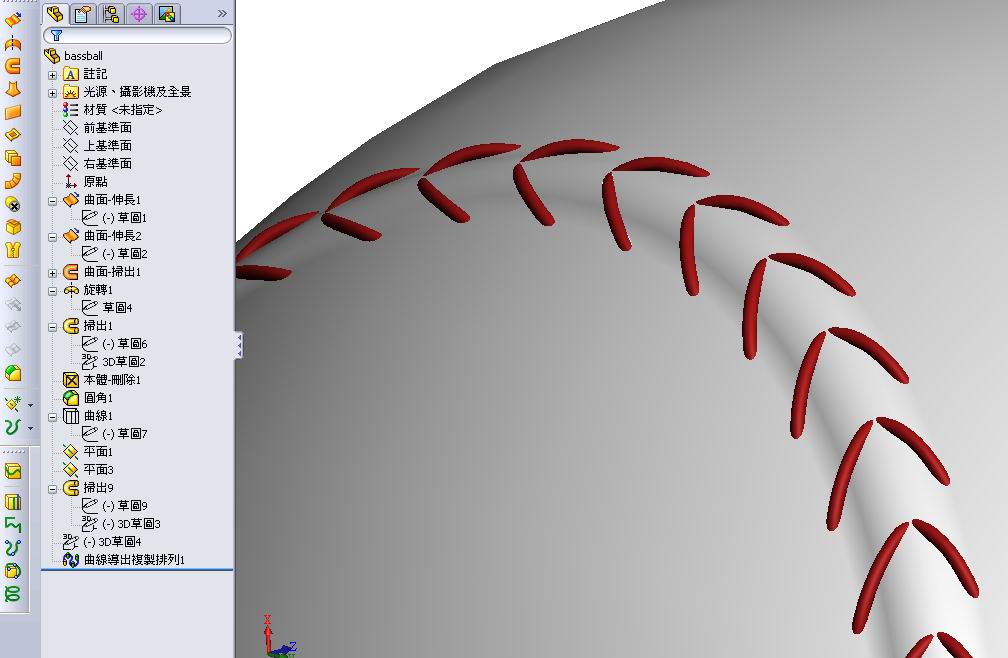

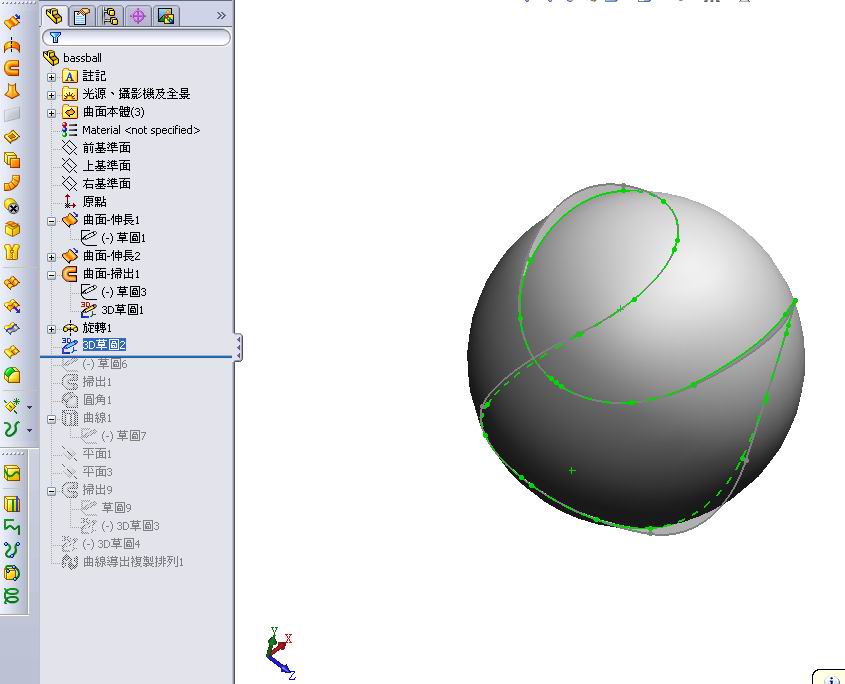

縫線用曲線陣列

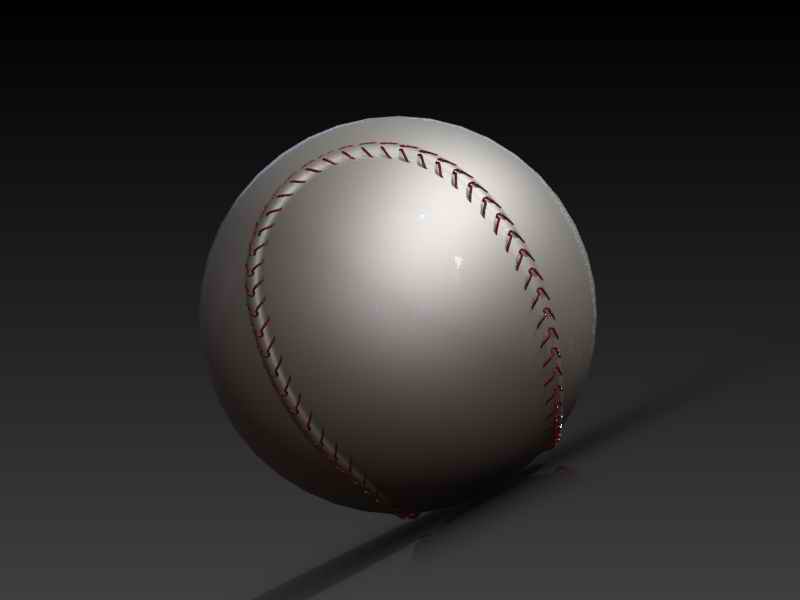

$ A+ i  M( @& ]) n/ x* x8 v 棒球1.jpg 7 O1 y6 t4 o% x$ K- B; w2 T

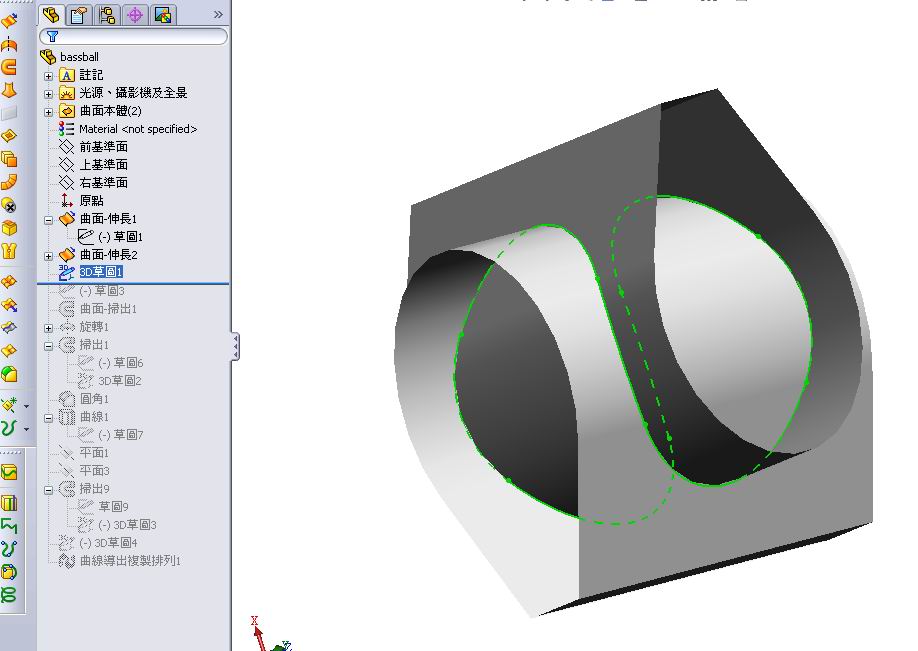

橢圓片草圖畫法l兩面一樣
2 V8 d1 g1 {7 D5 `2 F; E8 S# ~) u6 K 棒球2.jpg

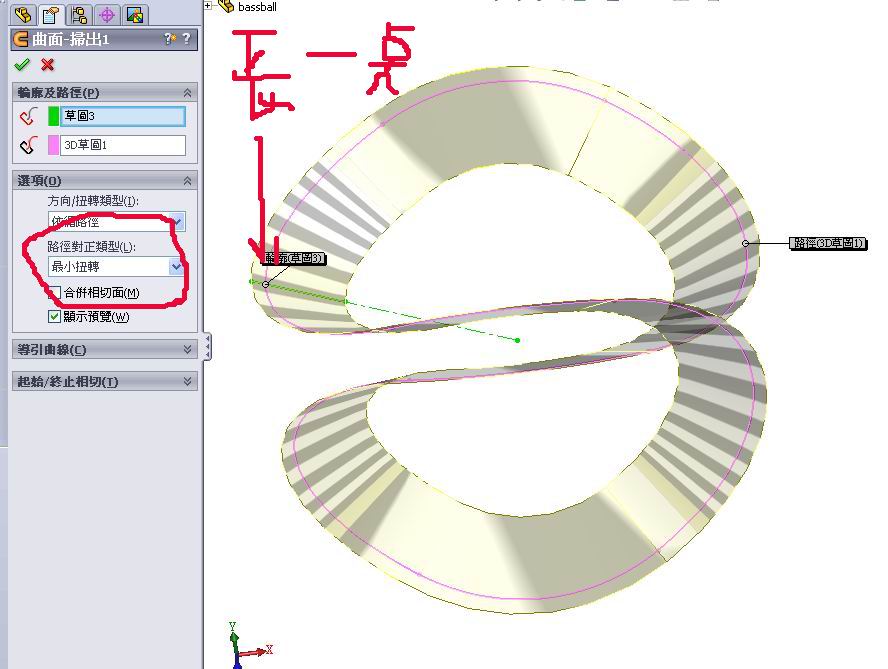

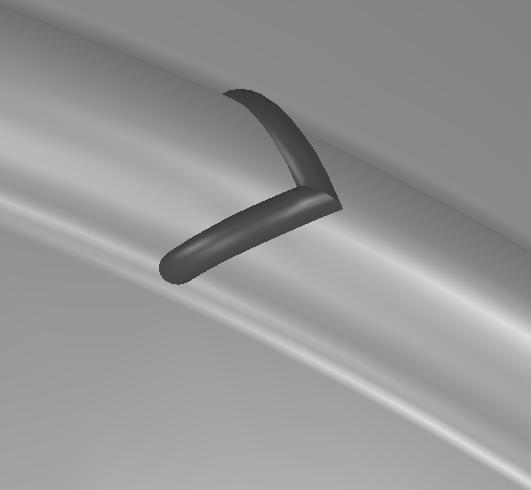

: x/ {% d8 L4 J. x( M" n8 a" y掃描時記得輪廓線要往外拉長點並要選最小扭轉
) X+ p! @7 S( x2 O1 e 棒球3.jpg
回复 支持 反对

举报

junjun1986
发表于 2008-12-11 10:13:39 | 显示全部楼层 来自： 中国山东青岛

终于学会了，可惜不知道怎么会的，也不知道怎么渲染啊。

回复 支持 反对

举报

saker
发表于 2008-12-11 10:29:51 | 显示全部楼层 来自： 中国江苏苏州
可以练习草图中的交叉曲线
回复 支持 反对

举报

yangzhi125
发表于 2008-12-11 21:51:33 | 显示全部楼层 来自： 中国天津
今天觉得可以静下心来了! j4 x' C; b2 x* H8 K5 I
画这个东西! |6 t9 Y, ^2 l
可是在运用曲线阵列的时候怎么都出不来1 t+ L' E# f* G/ y
用第一个曲面扫描的路径高低不对，而且扭转的也不行
6 l; W/ r1 {( O9 A9 @. n用第一个实体扫描的路径说是轮廓不相切无法阵列
8 i  G  _0 t: x" F" a而且后面那个扫描（花纹）怎么也处理不好
+ o- G9 M& {5 v; @% Z郁闷！！！9 L' C- T) P$ p$ K# e7 O
0 G6 }% h2 l# P! U) r6 ?( e8 Y

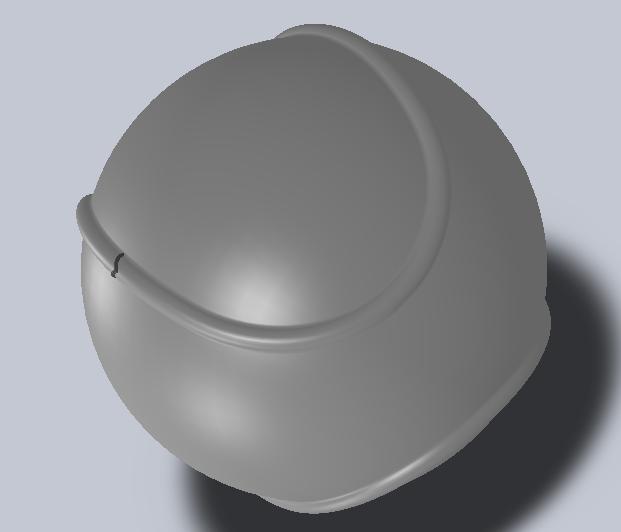

1.jpg " s- \% i1 y& ^0 }% \1 J

- A2 t3 G1 X' n. K2 x8 `9 a; d# c- q% ^: e
8 e9 I0 M, z2 s* `/ S
7 g9 u, f! W& F6 Y; ?& S, b3 E, b[ 本帖最后由 yangzhi125 于 2008-12-12 11:32 编辑 ]
回复 支持 反对

举报

yangzhi125
发表于 2008-12-11 23:24:32 | 显示全部楼层 来自： 中国天津
还求偶像稍微指导下关键点呢/ |8 N$ \- l5 S3 C, Y! Z
" o, L9 q) A8 ]% f$ S9 w# a
还有就是不知道您那两个相同拉伸曲面的草图是怎么得来的？$ S0 `. B& ?0 s8 e0 {
为什么要画成那样子的呢？
回复 支持 反对

举报

junjun1986
发表于 2008-12-12 08:30:41 | 显示全部楼层 来自： 中国山东青岛
我先说说我的处理方法吧，算是抛砖引玉
; |8 v! l2 `, R' ?, o. |  h曲线驱动阵列中的曲线，我用样条曲线沿着原来的路径画了一遍，然后在曲线驱动阵列中，选择复选框对齐到源，面法线选择圆，就感觉还可以啊，* A/ `0 S* a) i+ S" S( |% m5 t: ]2 u2 i
只是不知道那个拉伸曲面的草图为什么要这么画，还是请楼主赐教啊。
回复 支持 反对

举报

gld123
发表于 2008-12-12 10:43:30 | 显示全部楼层 来自： 中国河北廊坊
不当面教我是学不会，我太笨了，向 你学习
回复 支持 反对

举报

yangzhi125
发表于 2008-12-12 11:35:18 | 显示全部楼层 来自： 中国天津
原帖由 junjun1986 于 2008-12-12 08:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif) a9 U& r  G; G. w+ T1 d) m+ T+ k3 t
我先说说我的处理方法吧，算是抛砖引玉
( @8 g7 r" I5 ^. h0 ]曲线驱动阵列中的曲线，我用样条曲线沿着原来的路径画了一遍，然后在曲线驱动阵列中，选择复选框对齐到源，面法线选择圆，就感觉还可以啊，
! i: D, k+ u# d7 {, ]只是不知道那个拉伸曲面的草图为 ...
0 m8 d1 H3 b: U) _4 Z8 V( j

9 d; R# h7 t$ o
3 r$ \1 K0 T& Q- G我感觉那个轮廓应该不是用样条曲线画出来的& @- {7 x  m2 t& |1 o
那样毕竟有误差  A" ^8 C3 {. ^$ p+ l) L
我怀疑是因为第一个曲面扫描的时候那个直线的角度问题导致轮廓线不相切
7 Q4 d: y4 _' L! k; l但又试不出来
回复 支持 反对

举报

junjun1986
发表于 2008-12-12 11:38:19 | 显示全部楼层 来自： 中国山东青岛
原帖由 yangzhi125 于 2008-12-12 11:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif% [7 }& r' m( z  `6 Z9 Y
' S& S. E- ^2 |0 r

  f5 C; y, g% S: h8 T& ]8 R* C
+ N( T1 A- }  X我感觉那个轮廓应该不是用样条曲线画出来的
  |+ K+ P$ y! x1 c那样毕竟有误差
+ R5 D0 M$ p2 n4 S! C  V) i我怀疑是因为第一个曲面扫描的时候那个直线的角度问题导致轮廓线不相切
5 n$ G8 P, e' v# F0 Y但又试不出来
& @- A6 _$ C& y  I; i8 ~
那里我直接用的相切，没有定义角度，也不知道楼主的这个草图怎么定义的，为什么这么定义，真是深奥啊。
回复 支持 反对

举报
