Z2型胀紧连结套（标准件）

ZLCAOBO

昨天刚来论坛注册，今天奉上自己的作品，与大家分享，喜欢的朋友多支持。

7 _. f% c, x, b  ~, U这是我以前做的Z2型胀紧连结套的标准件，我当初做纺织机械设计时，Z2型最为常用，所以只做了Z2型，并
且由于大规格的不常用到，所以内径只做到150，是在SW06版下制作的。

: i) V1 G! {! b: T0 X使用方法：
1 f) x. |$ K) T. g加入到TOOLBOX或直接拖入装配体，会出现配置选择对话框。

Z2型胀紧连结套说明：
标准号：JB/T 7934—1999
1 ?" u+ i$ z$ R, w与胀紧连结套连接的轴、孔公差：轴为h7或h8；孔为H7或H8。表面粗糙度均为Rz≤16μm。
5 u3 f* I( l) R8 r' O! q" dZ2型胀紧连结套螺钉的性能等级为12.9级。

标记示例：
内径d=50mm，外径D=80mm，Z2 型胀紧联结套
% `0 \' g- d. ?9 q/ a3 D8 R+ |胀套Z2-50×80 JB/T 7934—1999
9 F3 M$ i0 ?3 j: R( Y

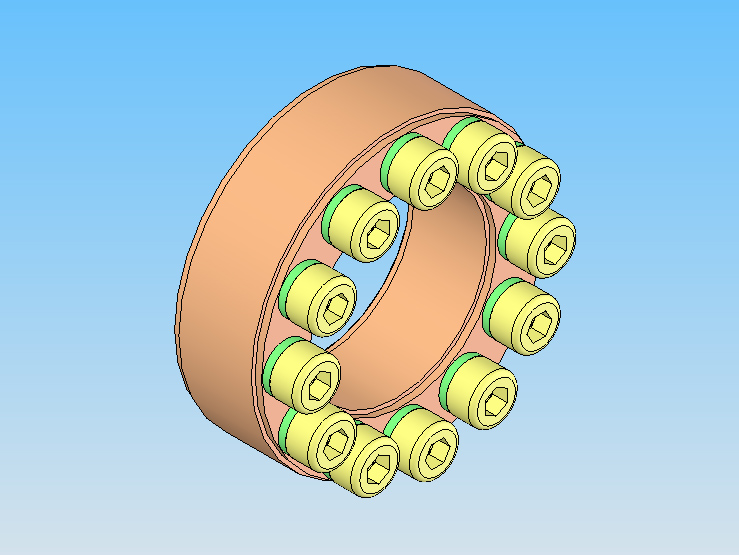

3 |% F1 G9 t& [胀套图：
/ O  Y6 t/ Y- c+ J+ g% e9 I! o' B& u

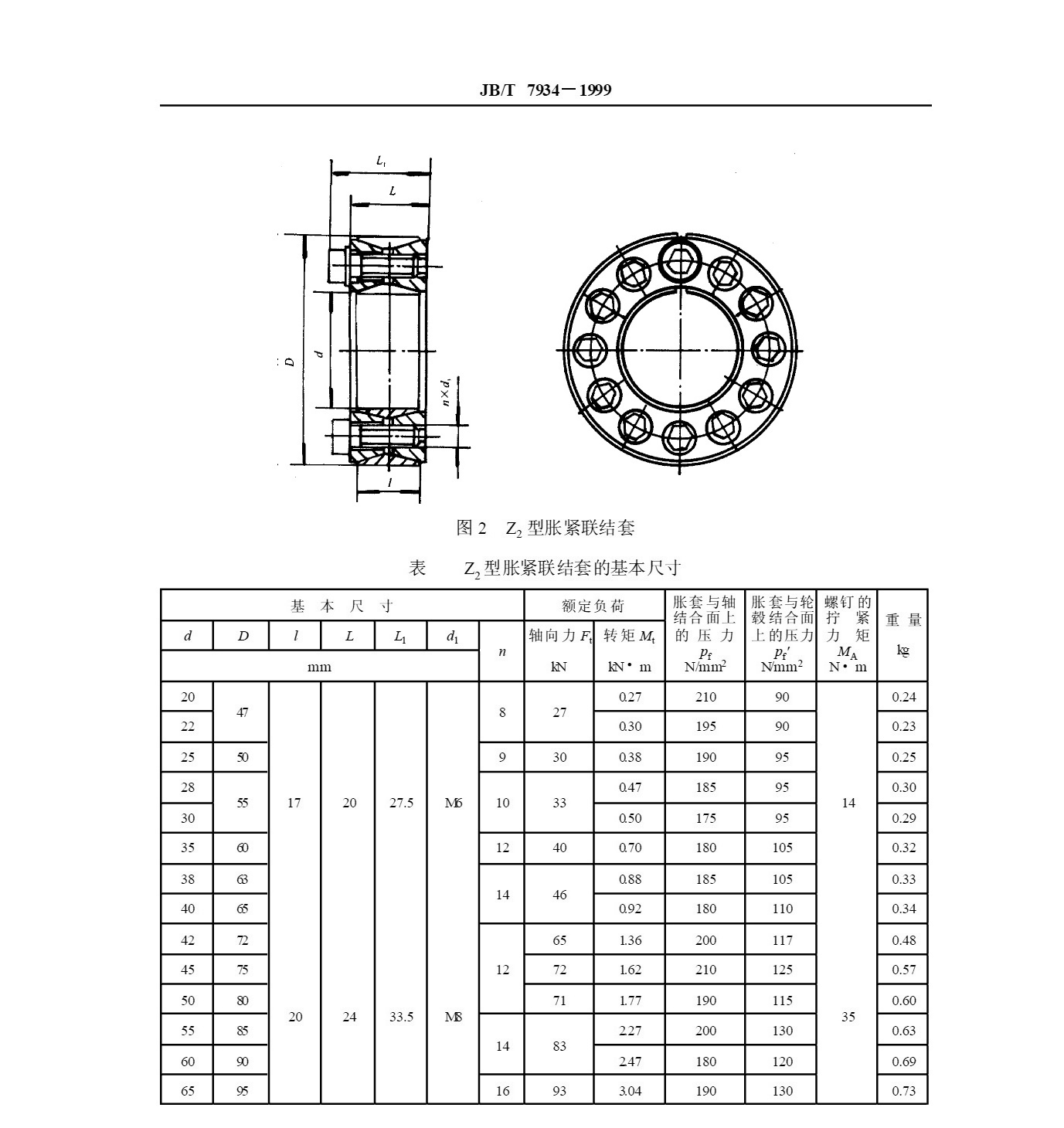

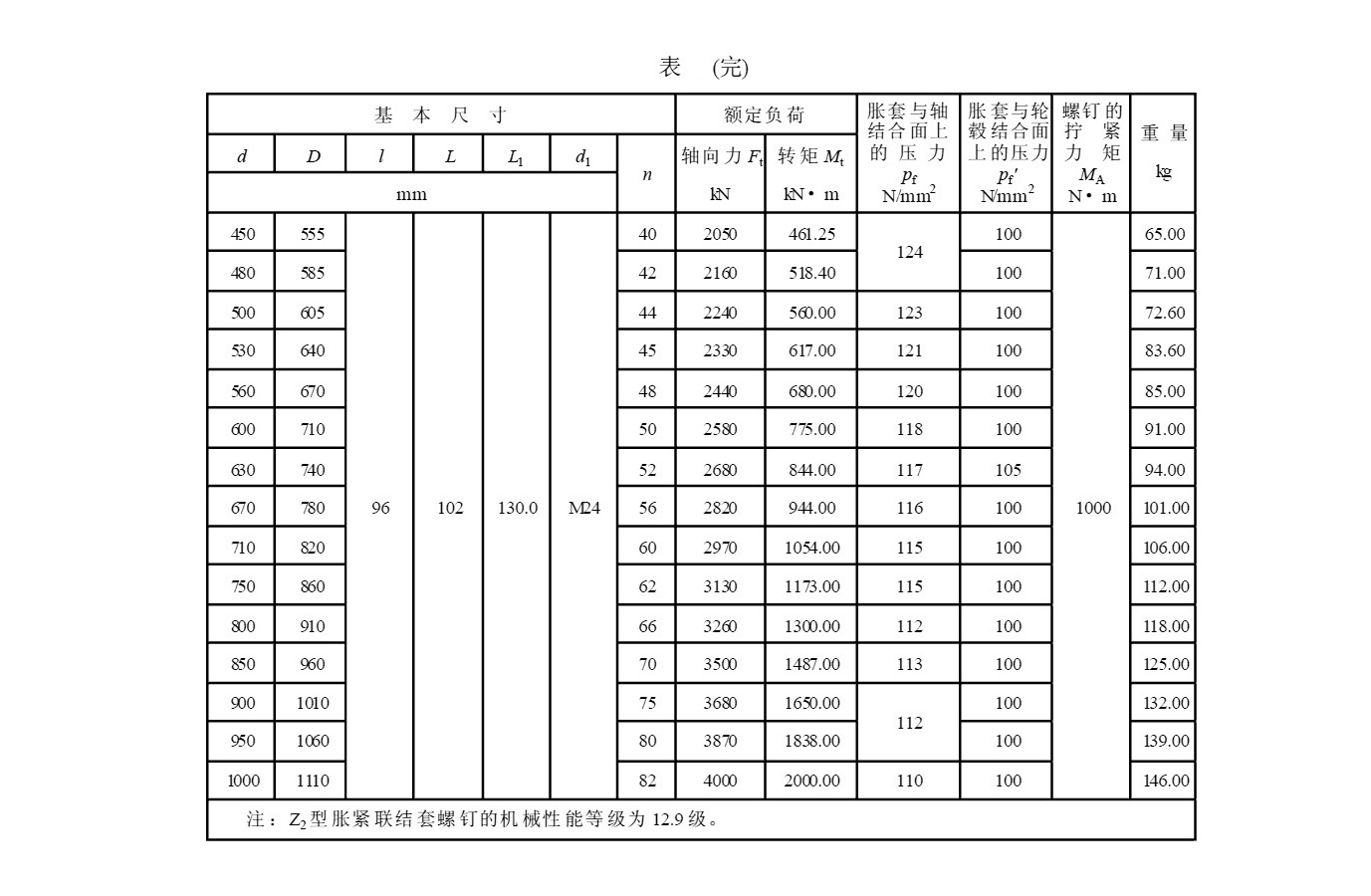

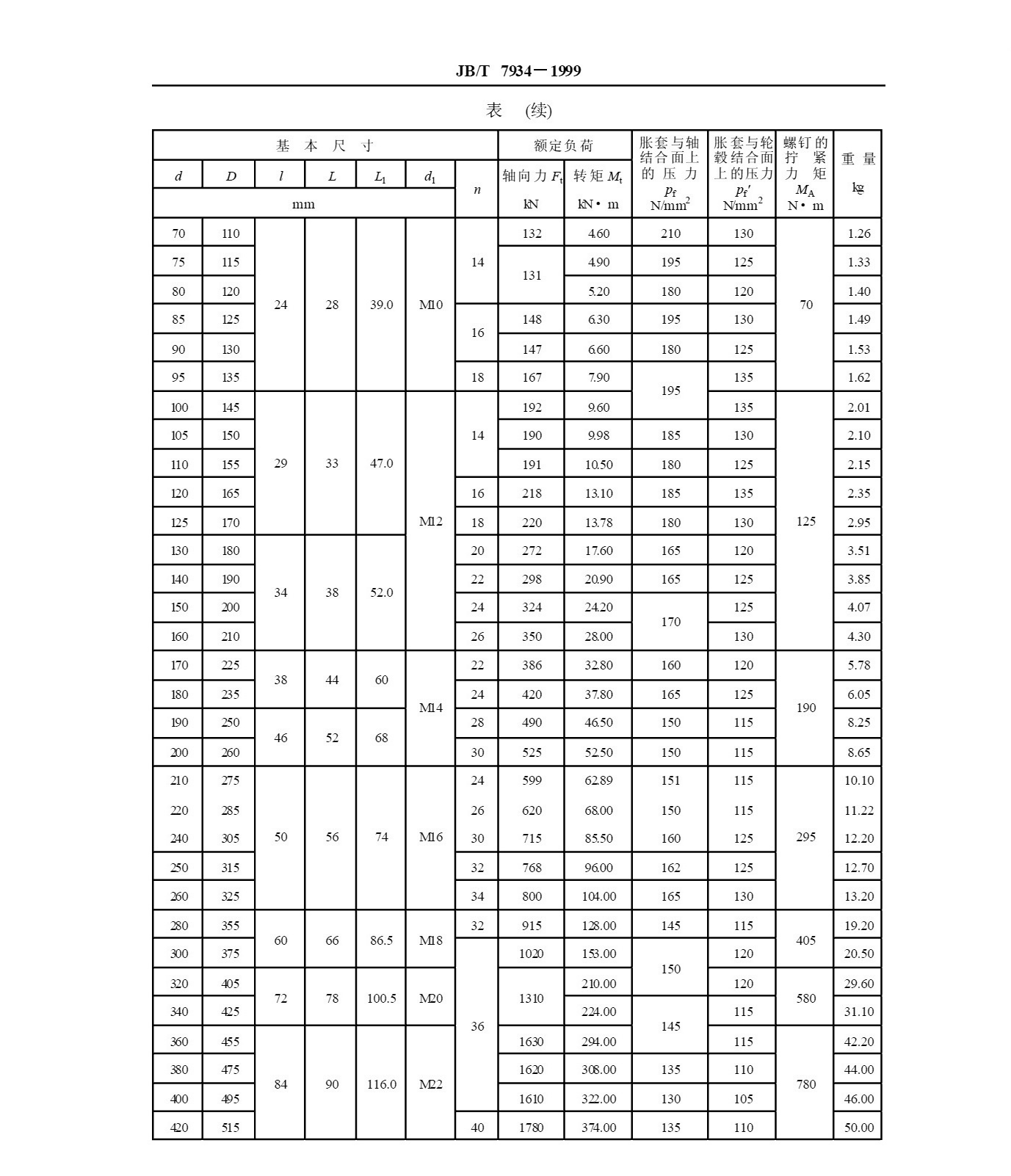

9 E( R) a4 y( P3 s2 J0 Y( B7 |基本尺寸表：
; H5 \) Y5 p. Y3 |4 T& n
8 `4 o0 V5 U) P  k0 I" {+ D


1 }3 z' M5 Y- L. ], M 胀套Z2.part1.rar (1.91 MB, 下载次数: 339)

2008-12-13 13:02 上传

点击文件名下载附件
3 _1 n9 |3 P8 z/ ~7 e 胀套Z2.part2.rar (1.91 MB, 下载次数: 254)

2008-12-13 13:02 上传

点击文件名下载附件
/ L( g2 [2 X7 `. a0 g/ b 胀套Z2.part3.rar (425.04 KB, 下载次数: 194)

2008-12-13 13:02 上传

点击文件名下载附件

3 T" z2 G' R" {; z0 [[ 本帖最后由 ZLCAOBO 于 2008-12-13 13:07 编辑 ]

shubinf

建议楼主,做成有方程式的.
或者是有配置的,要不这样的资料不会给你加分的.
9 R& r, U3 M* I( p而且你现在又没有源文件,刚好你做好了再传上来分享吧.

ZLCAOBO

我的标准件当然是有配置的，内径从φ20～150，进入装配体就会出现配置选择对话框。

shubinf

哦,不好意思,刚才可能是没看到源文件.得罪了.
% c, U. e; o" i5 W有配置就好,学习一下.

120120

大家努力点

zhangxi01

这个资料很有用.谢谢.

huang001

暂时用不着,先下载备用,谢谢

sqc1983

有没有更专业、更全面的网站系统的做这些？有的话就太好了。

maroll

很好，对toolbox是个补充！

ZLCAOBO

我的这个标准件最初的版本在2005年10月份就做好了，还有一些带座轴承等，如今在三维网注册，总不能只看别人的帖子，来而不往非礼也，就共享出来，其实这是一个非常有用的标准件，在《机械设计手册》上也能查到，但不少做机械设计的新手不懂得用它，我把它当个宝儿，希望得到朋友们的认同！
