液压版块图纸专用帖（上传有奖）

9619 · 发表于 2008-4-27 09:07:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

该帖用于会员上传液压各类图纸，根据帖子的质量给与奖励。

发帖格式：
1、图纸的简明介绍；
2、主要图纸的截图；
3、按论坛的规定上传附件。

发帖要求：
1、发帖时请先搜索论坛，避免重复；
2、按上面的格式发帖，帖子内不讨论图纸内容（有问题及建议可以另开帖）、杜绝灌水；
3、上传附件不得设置权限。

zjhtj · 发表于 2008-5-16 11:48:53

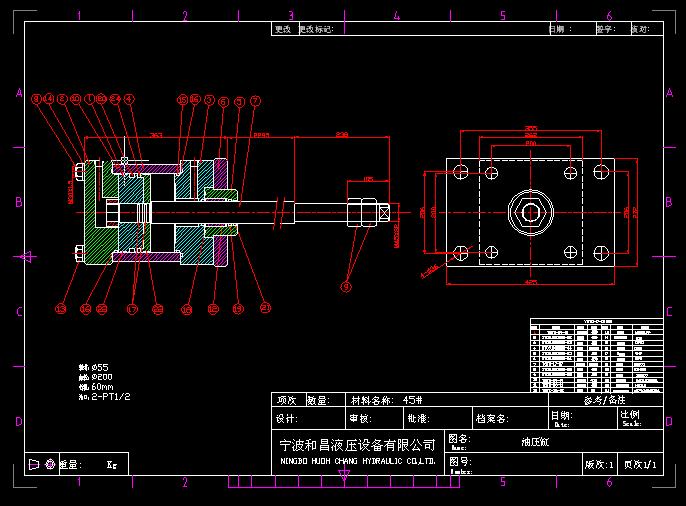

液压缸的图纸，希望对大家有所帮助！
包括：外形图、装配图、零件图。

[ 本帖最后由 9619 于 2008-5-16 22:26 编辑 ]

叶落思香 · 发表于 2008-5-17 10:41:41

微型液压油源
系统压力 16M
流量 25L/min

shenkaishun · 发表于 2008-5-18 03:08:40


[ 本帖最后由 shenkaishun 于 2008-5-18 03:18 编辑 ]

厚积薄发 · 发表于 2008-5-18 09:23:00

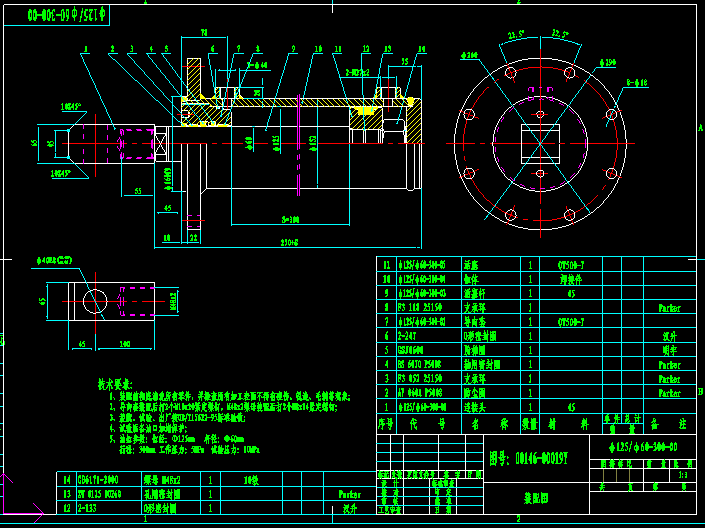

油缸为工程油缸系列标准,图纸格式CAXA电子图板EXB格式(图纸一套)

125油缸.rar (221.51 KB, 下载次数: 161)

厚积薄发 · 发表于 2008-5-18 10:08:04

VOLVO挖掘机EC140B电路图,阀的调整数值,液压系统原理图,文件格式pdf,不会截图

VOLVO挖掘机.part1.rar (1.91 MB, 下载次数: 176)

叶落思香 · 发表于 2008-5-18 23:03:00

good

41998208 · 发表于 2008-5-23 10:07:38

PDF文件，非常清晰。如大家有兴趣，再来上传

gfdd · 发表于 2008-5-23 17:01:23

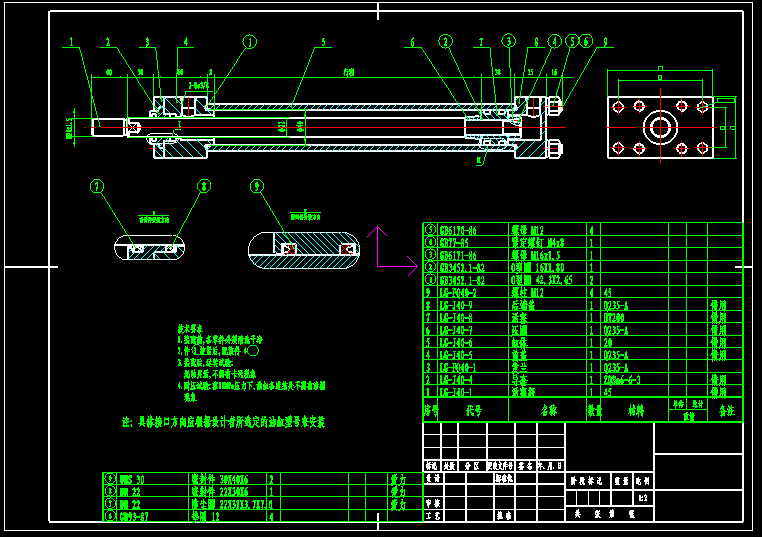

油缸图纸..................,图片不会发,

（油缸装配图一张，补发截图：——by9619）

[ 本帖最后由 9619 于 2008-5-23 22:59 编辑 ]

自流井 · 发表于 2008-5-25 13:06:19

来了，先编辑下再上传。。
共三份，下面有两份
CAD2000格式。。

[ 本帖最后由自流井于 2008-5-25 13:32 编辑 ]

自流井 · 发表于 2008-5-25 13:26:59

为什么传不上来？

发帖格式：
1、钢厂结晶器振动液压站；
2、三份；
3、总图，油箱图，原理图。

41998208 · 发表于 2008-5-27 00:33:42

小松盾构机管片拼装机的液压原理图，PDF文件，本人GPRS上网，网速大家知道，慢的很，大的文件也没上传，

shenkaishun · 发表于 2008-5-27 02:24:27

一个液压站的装配图，感觉画得很不过，是CAD文档，共享之！

[ 本帖最后由 shenkaishun 于 2008-5-27 02:26 编辑 ]

yeluoyu · 发表于 2008-6-4 20:41:25

自己做的有许多错误参考很旧的资料了

[ 本帖最后由 yeluoyu 于 2008-6-4 20:45 编辑 ]

41998208 · 发表于 2008-6-13 23:59:07

全部上传了，BG20液压图的资料都在里面了。非常清楚。

tudou198423 · 发表于 2008-6-17 08:13:00

偶然间发现的，用solidworks软件绘制，大致型号为HCN-32-18-MP6-3-J，不知有没有朋友需要。

晨砂 · 发表于 2008-7-7 21:21:29

刚弄到手的小松PC400-6液压挖掘机液压系统回路图，PDF格式，与大家共享！
由于图比较大，仅贴主泵部分。

jiangdao350 · 发表于 2008-7-20 20:16:58

难得资料,22T挖机液压图
说明：功率控制+负流量控制

[ 本帖最后由 jiangdao350 于 2008-7-21 23:11 编辑 ]

duwencai · 发表于 2008-7-22 15:21:47

装配图无效，怎么回事？

guojunlidunyu · 发表于 2008-7-23 06:48:19

上面2＃和7＃的图纸用的CAD版本是多少啊？我怎么下载了打不开啊？

zazozizzzz · 发表于 2008-7-25 10:12:34

液压缸图纸多套

[ 本帖最后由 zazozizzzz 于 2008-7-28 10:38 编辑 ]

cdxwg · 发表于 2008-7-25 11:15:02

帮楼主贴幅图，图纸为dxf格式，可用AutoCAD打开。

lylname · 发表于 2008-7-26 09:24:06

分享油缸设计

zm_sailor · 发表于 2008-7-28 19:22:18

http://file:///C:/Documents%20and%20Settings/Administrator/桌面

wangqiqi · 发表于 2008-7-30 09:25:09
