粗糙度标注问题

woow888 · 发表于 2008-12-24 16:42:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问各位，

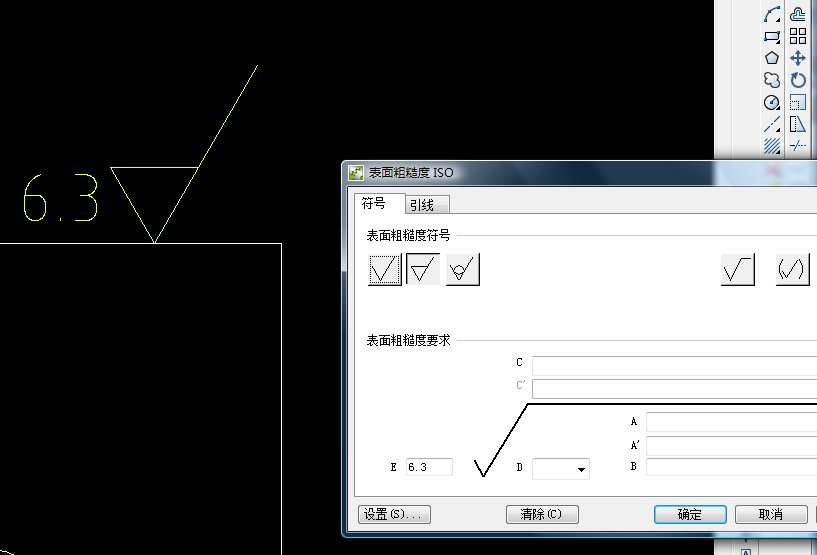

如图所示，如何把6.3 标注在三角形的正上方，而不是前方？我用的是AutoCAD Mechanical 2008

谢谢

2005llnn · 发表于 2008-12-24 17:04:11

从图中可知，E处就是前方，上方应该标注在C处或C′处。

扫街 · 发表于 2008-12-24 17:25:23

提示: 作者被禁止或删除内容自动屏蔽

lhf999 · 发表于 2008-12-24 18:53:39

3楼说得不错，根据GB/T131-2006《产品几何技术规范（GPS ）技术产品文件中表面结构的表示法》（等同采用ISO1 302：2002产品几何技术规范（ GPS）技术产品文件中表面结构的表示法）a处。应该是CAD2008采用了新版本的表面粗糙度标注方法。

[ 本帖最后由 lhf999 于 2008-12-24 18:55 编辑 ]

woow888 · 发表于 2008-12-25 01:17:19

感谢楼上几位朋友的回答，如果是这样会很不习惯的，还是以前的标注形式比较好，请问有没有办法呢？

zuoyemoming · 发表于 2008-12-25 19:22:32

自己做个属性快好了。。。也不是很麻烦啊

12yue · 发表于 2008-12-25 19:24:50

带属性图块教程(轴线编号;建筑标高符号;粗糙度符号) http://www.boxuesky.com/read.php?tid=20464
