利用块命令来绘制复杂曲线的投影图

hailucc

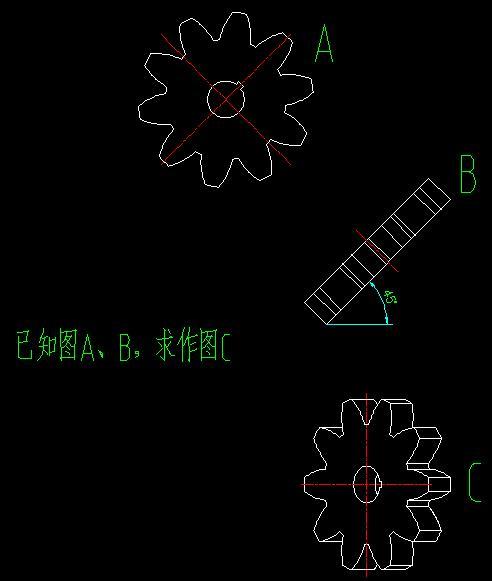

& b; [/ q& z, ]题如上图，此图绘制的难点在于如何绘制投影图的齿形轮廓。若灵活应用块命令，可以达到事半功倍的效果。
  L3 K# e6 W7 S, Y' B$ B/ Y首先将图A旋转45°，并创建为块，块名为cl。
2 V, n) a# r3 j; o, {* B
7 T& n; G) z' ?$ S% r3 w
6 H4 \6 X, i8 x  w7 G

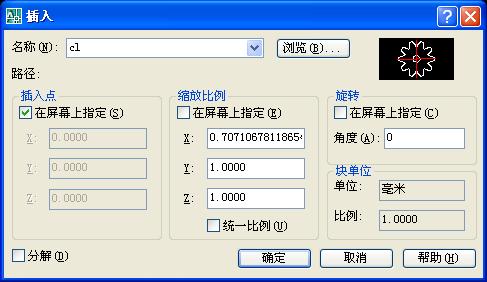

: T6 g* W9 k1 j- r& h- B' f接着插入块，其参数设置如下，其中X值为1除以根号2，如果勾选“在屏幕上指定”，则可透明调用cal命令来计算。
) A+ ]# A6 g3 L! o9 ]
& F: h/ U% G5 c5 j, X

1 I  I( Q( G2 Z9 E& g插入块的结果如下图所示：

9 o/ b$ r6 S( C  n0 b6 Q0 G

至此，问题解决。
