只用一个剖视图就能完全表达的零件，ug出工程图

panyexincad · 发表于 2009-1-3 14:46:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

工程图模块中，必须先选择一个视图作为父视图，然后才可以根据父视图来生成剖视图。
但对于管类零件，只用一个剖视图就完全表达清楚的。ug中怎样做到只创建一个剖视图呢？或者说创建一个剖切的父视图？

[ 本帖最后由 panyexincad 于 2009-1-4 12:08 编辑 ]

oicq999 · 发表于 2009-1-3 16:30:50

多创建了然后删掉。。。

不过貌似没有这样的图纸吧制图标准上也没有只用一个图就能表示清楚的图。

xhs-aaa · 发表于 2009-1-3 16:35:31

不需要的设为参考就行了

zzxxff123 · 发表于 2009-1-3 18:32:18

多创建了然后删掉

sxsanyi · 发表于 2009-1-4 06:34:29

原帖由 oicq999 于 2009-1-3 16:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 U) X$ ?5 o% p; N( T8 n# {" ]9 ^
多创建了然后删掉。。。不过貌似没有这样的图纸吧制图标准上也没有只用一个图就能表示清楚的图。

对于一些轴类零件一个视图即可描述清楚吧？

huaxin68 · 发表于 2009-1-4 07:39:05

父视图是不能删除的，删除父就没子了，你可采用将父视图隐藏，最好的办法是修改父视图的边界，这样才能保留由父视图生成的子剖视图。

hfmgh · 发表于 2009-1-4 08:35:21

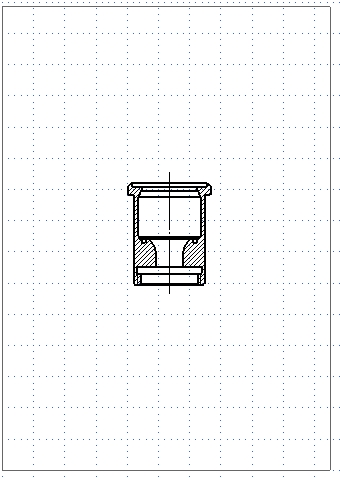

不用这么麻烦！看看这个是不是楼主要想的结果！(压缩包里是视频教程） ScreenHunter_01 Jan. 04 08.44.jpg

[ 本帖最后由 hfmgh 于 2009-1-4 08:45 编辑 ]

hug109 · 发表于 2009-1-4 09:32:37

7#

以前不知道,现在又学习了!

panyexincad · 发表于 2009-1-4 09:36:40

原帖由 hfmgh 于 2009-1-4 08:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif# ^" ^5 g+ g8 x& a' K8 o0 p
不用这么麻烦！看看这个是不是楼主要想的结果！(压缩包里是视频教程）1122037

看视频学会了，谢谢分享

q_x_j · 发表于 2009-1-4 10:17:59

我一直是多建个图纸页,把不需要的视图放到这个页上,或直接改为参考后放到图外面,来看看这位仁兄的高招.

看过后我觉得这个方法不是很好.有点复杂.

[ 本帖最后由 q_x_j 于 2009-1-4 10:31 编辑 ]

jch2008 · 发表于 2009-1-4 12:24:28

下来学习，，，，呵呵，，

公交车 · 发表于 2011-4-16 07:23:11

老帖子也要支持

hanxh03 · 发表于 2011-4-18 07:39:05

修改要隐藏视图的视图边界即可

akk1898 · 发表于 2011-4-18 07:50:20

顶楼主这个方法还真的不知道

xes111 · 发表于 2011-4-18 13:18:51

太好了，又学一招

zks7515 · 发表于 2011-4-18 14:40:49

现在有PMI功能了，可以更简单的直接出剖视图。

建模环境下，开始——PMI：调出PMI菜单，
产品制造信息——剖视图：创建需要的剖视图
转到制图模块：选择剖视图出图。

zcl521 · 发表于 2012-5-26 13:33:16

学习了！谢谢分享！

zcl521 · 发表于 2012-5-26 13:33:55

学习了！谢谢分享！支持支持！

zcl521 · 发表于 2012-5-26 13:44:10

学习了！谢谢分享！支持支持！

zcl521 · 发表于 2012-5-26 13:44:50

学习了！谢谢分享！支持!

xiaochuanlv · 发表于 2012-5-26 14:10:55

有用。下来温习一下。。我收藏好资料的

zcl521 · 发表于 2012-5-26 14:18:56

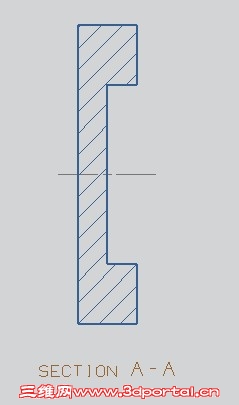

学习后的效果！

onetwolai · 发表于 2012-5-29 15:09:51

挺有用的，下来温习一下

zjllrbh · 发表于 2012-5-29 16:19:48

可以拖到图纸页外面去的啊！

czd2211635188 · 发表于 2012-5-30 13:53:58

多谢诸位仁兄，我又学了一招
