这种管路色标如何标识方向？

shewei1979 · 发表于 2009-1-19 16:00:28

您需要登录才可以下载或查看，没有帐号？注册

x

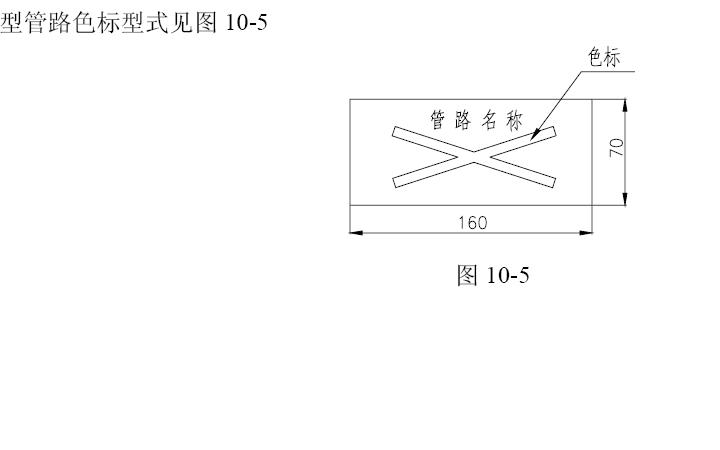

这是在“上海外高桥造船”标准里的一种管路色标型式：

但是这种标识如何才能指示清楚管路流动方向呢？

[ 本帖最后由 zzpxp 于 2009-10-3 12:51 编辑 ]

yanzhg · 发表于 2009-1-19 20:18:07

我猜是向前走的意思，与原点出来相反吧。
我在管廊里就是这样表示管道走向的。

shewei1979 · 发表于 2009-1-20 09:59:25

那哪来的原点标识啊？
这样的标识我感觉标识双向流还可以，单向的怎么看怎么头晕。
