曲面的轮廓线在平行基准面上的投影问题

zzp1995 · 发表于 2009-2-2 08:39:20

您需要登录才可以下载或查看，没有帐号？注册

x

初学者，请教：怎样将一个曲面的轮廓线投影到与它平行的3D草图基准面上。
附上源文件：

零件1.rar (104.24 KB, 下载次数: 25)

非洲蝙蝠侠 · 发表于 2009-2-2 10:05:50

先正视于那个基准面，打开草图，再选择你要的轮廓，然后按“转换实体引用”。不知道是不是你想要的结果

zzp1995 · 发表于 2009-2-2 12:13:57

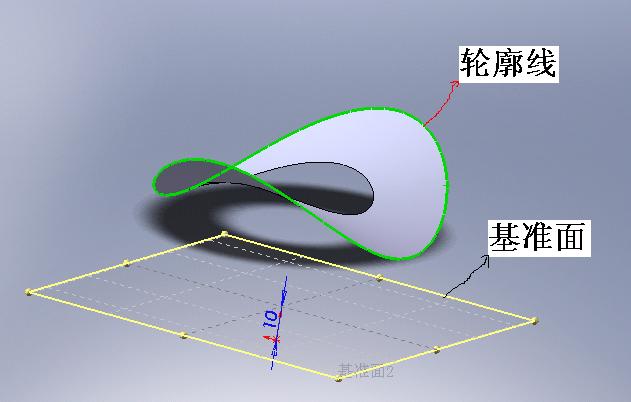

下图是我想要做的：

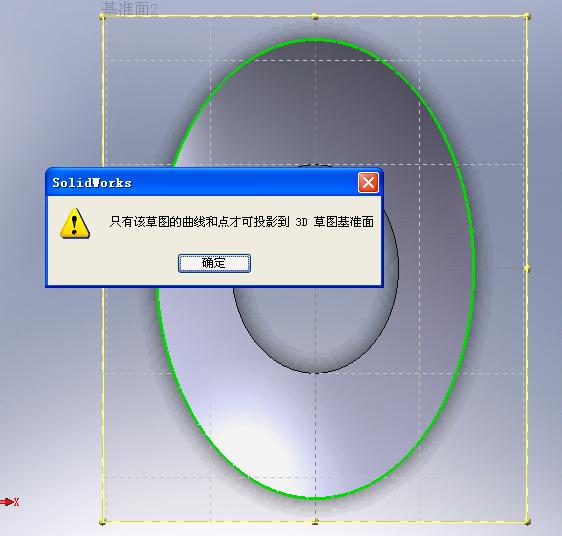

下图是按楼上的方法出的提示：

pss0902 · 发表于 2009-2-2 12:53:35

发个SW文件来看看啊,别只发图片~~~

lgw3728 · 发表于 2009-2-2 13:29:32

在基准面2上做草图，然后转换实体引用。

扫街 · 发表于 2009-2-2 13:39:25

提示: 作者被禁止或删除内容自动屏蔽

zzp1995 · 发表于 2009-2-2 14:58:04

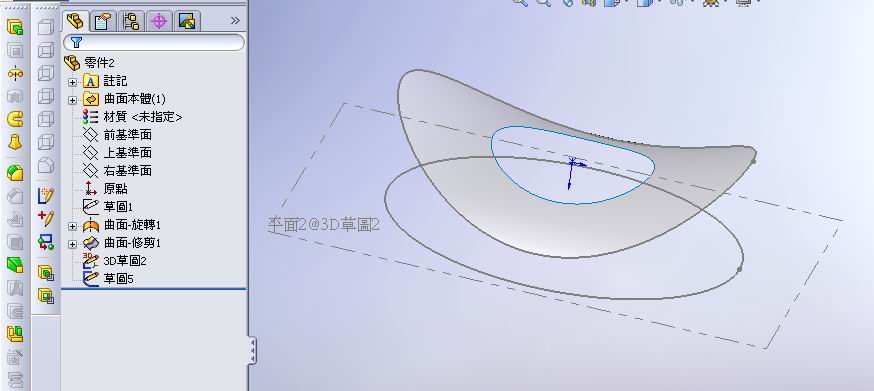

是不是先建3D草图确定距离，再在其上建草图基准面，就能投影了（如下图）。能不能直接建草图基准面（能确定距离）？

danilso · 发表于 2009-2-2 17:09:28

是不是這樣?

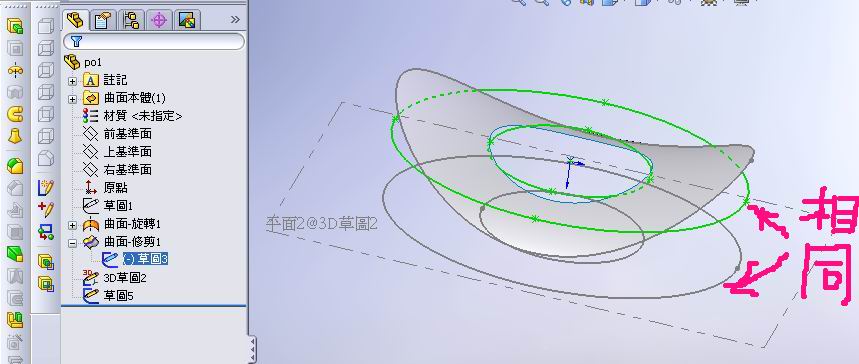

不知為何這樣做投出來的不是和拉伸草圖一樣嗎!

另外
1 曲面用旋轉簡單點
2 曲面裁剪用草圖即可一次搞定

po1.rar (54.96 KB, 下载次数: 17)

zzp1995 · 发表于 2009-2-3 09:33:46

我的是SW2007，打不开您发的图，能改一下吗？
我是初学SW，很多功能还不会用，您的指点对我帮助很大！启发很大！多谢！

zzp1995 · 发表于 2009-2-3 09:36:32

或许我说的不准确，但我在3楼已发图（上图中标注为10的尺寸），应能表示出来。多谢

[ 本帖最后由 zzp1995 于 2009-2-3 11:20 编辑 ]

zzp1995 · 发表于 2009-2-3 14:54:18

按8＃提示之法画这个曲面明确简单（过程见下图），只是没找到“拉伸草图”，请danilso 明示，多谢！
由于文件约6M（GIF动画），没法直接显示，只能压缩后上传：

曲面剪载.part1.rar (1.95 MB, 下载次数: 19)

danilso · 发表于 2009-2-3 15:16:56

在我的圖裡是裁剪草圖你的圖是拉伸曲面用的草圖

zzp1995 · 发表于 2009-2-3 15:47:20

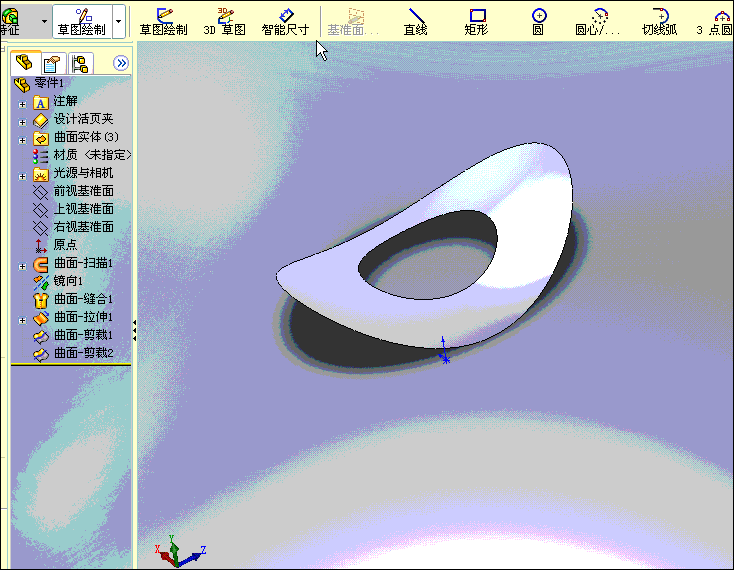

多谢danilso，我已明白：直接用草图作剪载工具即可，拉伸过程是多余的。而且用旋转做曲面也更简单，我已在12＃帖出动画绘画过程，多谢danilso指点，学到不少知识！

[ 本帖最后由 zzp1995 于 2009-2-3 15:48 编辑 ]

colinyiu · 发表于 2010-4-29 17:19:28

曲面与基准面交叉又如何?

chenxdong · 发表于 2010-4-29 19:32:13

谢谢分享，学习了额
