做了一个DN20截止阀

jsjy-wgz · 发表于 2009-2-9 20:18:51

您需要登录才可以下载或查看，没有帐号？注册

x

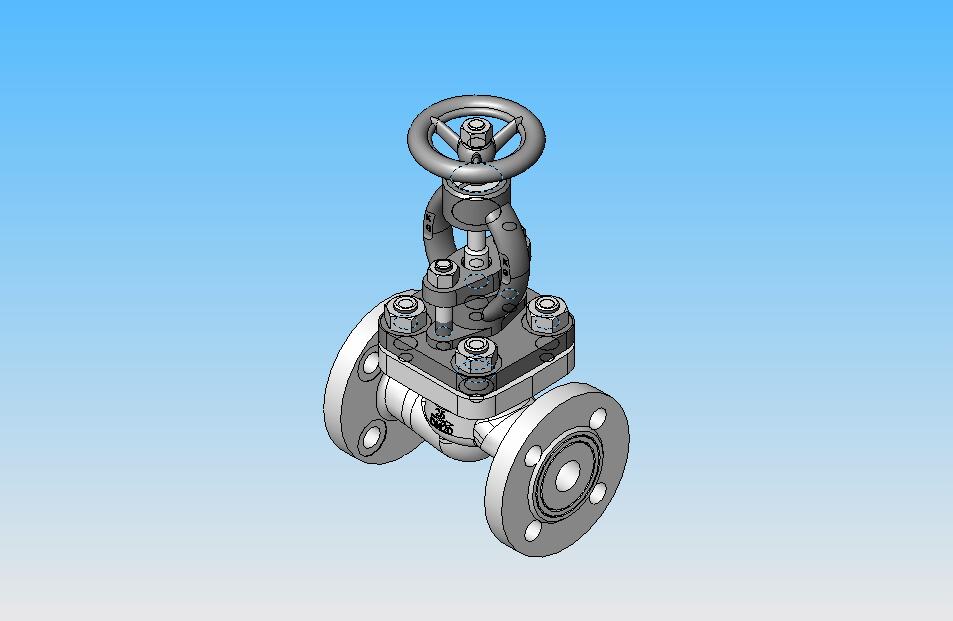

做了一个DN20截止阀！请大家指正。

psuqksc · 发表于 2009-2-9 21:00:47

提示: 作者被禁止或删除内容自动屏蔽

lizuoshan · 发表于 2009-2-9 21:06:13

多年前在阀门厂做过，这个型号好像是J41(?)－25 DN20,？号的地方是根据密封形式的不同取不同的字母。
感觉你的那个手轮小了一点，不成比例。说得不对请见谅！

zz435 · 发表于 2009-2-9 21:57:25

能共享源文件最好。

zxq2008 · 发表于 2009-2-9 22:04:18

楼主做得很逼真，可以当标准件用了，要是能做成配置就更好了。

tohoto · 发表于 2009-2-9 22:43:07

楼主很其强啊

jsjy-wgz · 发表于 2009-2-10 09:08:12

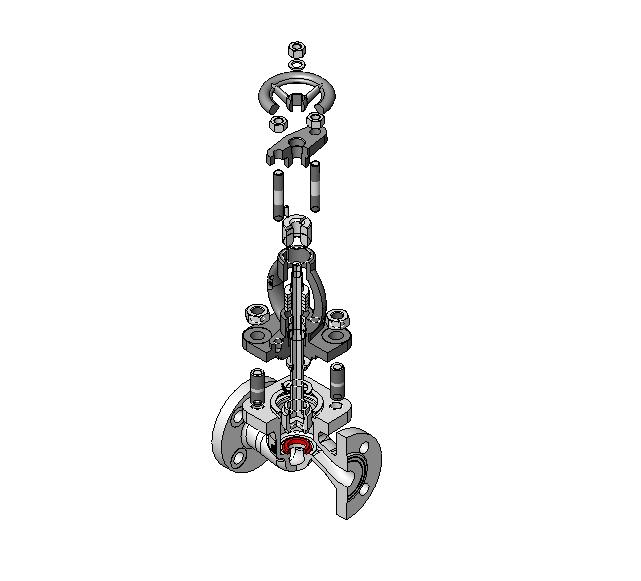

1/4个剖面图

hongqing_125 · 发表于 2009-2-10 12:35:44

你在哪个阀门厂？

g33122019 · 发表于 2009-2-24 21:29:33

提示: 作者被禁止或删除内容自动屏蔽

lizuoshan · 发表于 2009-2-24 22:13:18

原帖由 hongqing_125 于 2009-2-10 12:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif; h; y3 L1 P! A8 l3 u; P' s2 m
你在哪个阀门厂？

温州瓯北一家阀门集团公司

edisoncba · 发表于 2009-2-24 23:05:19

可以上传当配置文件

zhao181420 · 发表于 2009-3-4 16:52:24

尖角处没有圆倒角

wuyongheng · 发表于 2010-1-23 20:24:50

第一，楼主应该本着共同学习的目的吧源文件上传。
第二，楼主的阀门中法兰稍显大了些。
第三，阀门的手轮略显小了些。
第四，阀门的填料压盖也不是很合适。
说的不对请楼主见谅！

datafield · 发表于 2010-1-23 23:05:51

这应该只是楼主偶尔玩玩的，如果楼主玩真的，画出的东西，就很真实了。

chenlin0411 · 发表于 2013-9-15 22:38:48

fhhfngghdhkfjjjh

nangueiyan · 发表于 2013-9-16 14:51:53

发表的时候，最好把螺纹线去掉。

和戎 · 发表于 2013-9-16 14:59:45

lizuoshan 发表于 2009-2-24 22:13 static/image/common/back.gif3 i }: ?/ R. k; y) g" N
温州瓯北一家阀门集团公司

瓯北阀门集团公司很多啊。BTL FZV 还是宣达，

JACK_NJ · 发表于 2013-9-22 13:49:49

不错。还有改进的空间。

victries · 发表于 2013-9-22 16:51:32

不错，学习一下

NJSXK_1234 · 发表于 2014-10-6 21:31:26

不错，学习一下

thsunzhi · 发表于 2019-1-27 06:39:07

不错，学习一下
