[讨论] CA D几何作图竞赛题(2009年2月),竞赛结果已公布

 关闭 [复制链接]
发表于 2009-2-10 09:43:57 | 显示全部楼层 |阅读模式 来自: 中国广西柳州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CA D几何作图竞赛题(2009年2月)
# R( Y# D6 I. B% Q8 A$ A8 F2 p& J
竞赛题目(参见附图)
! t  [: U( r# s8 F2 j* Y1 l用AutoCAD作图法

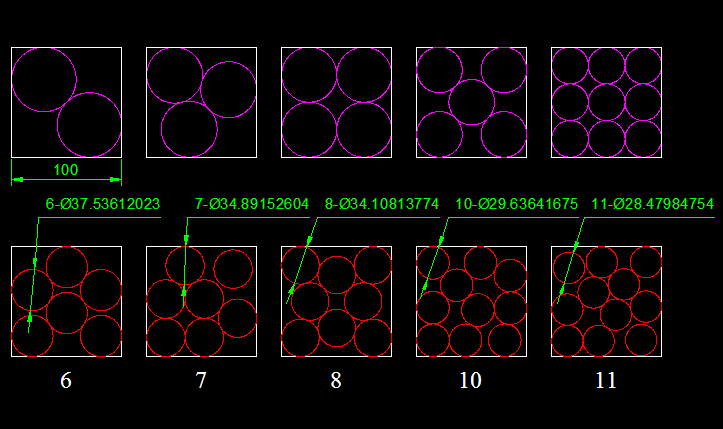

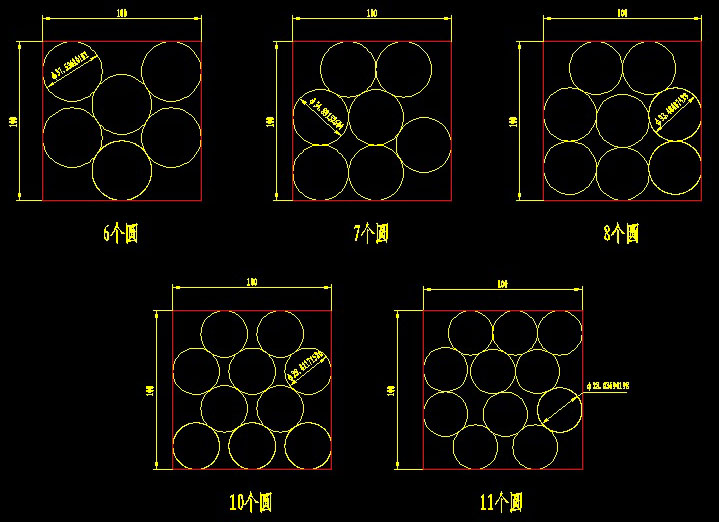

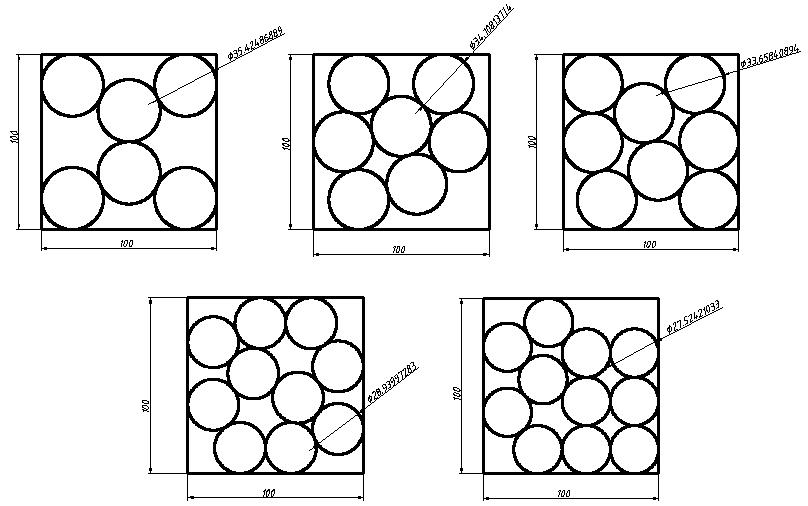

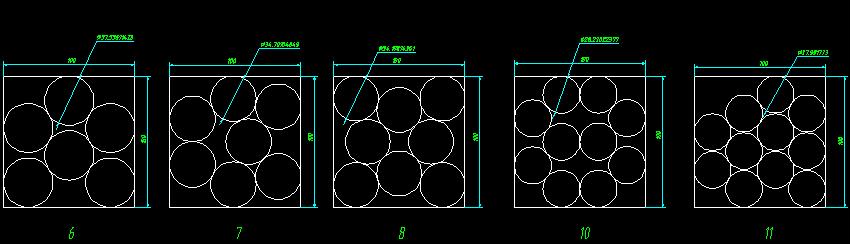

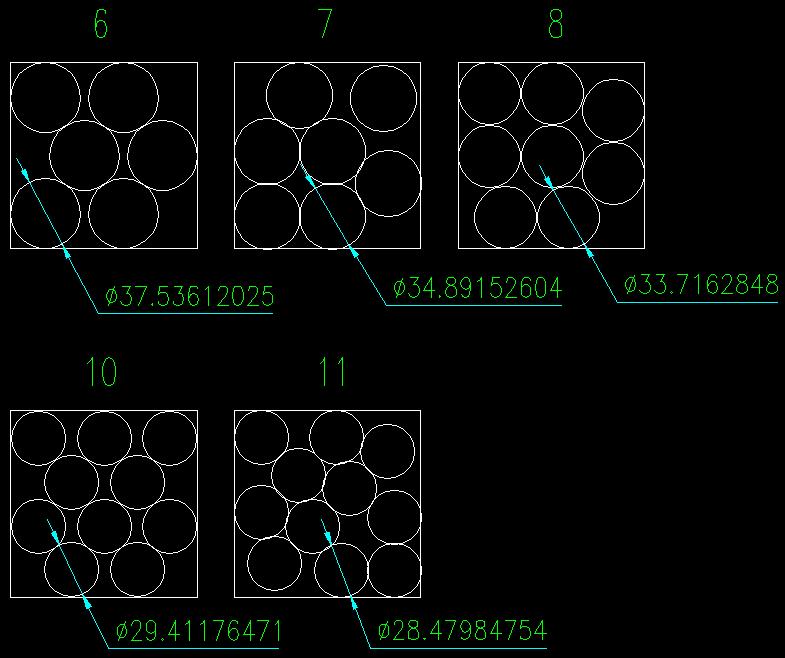

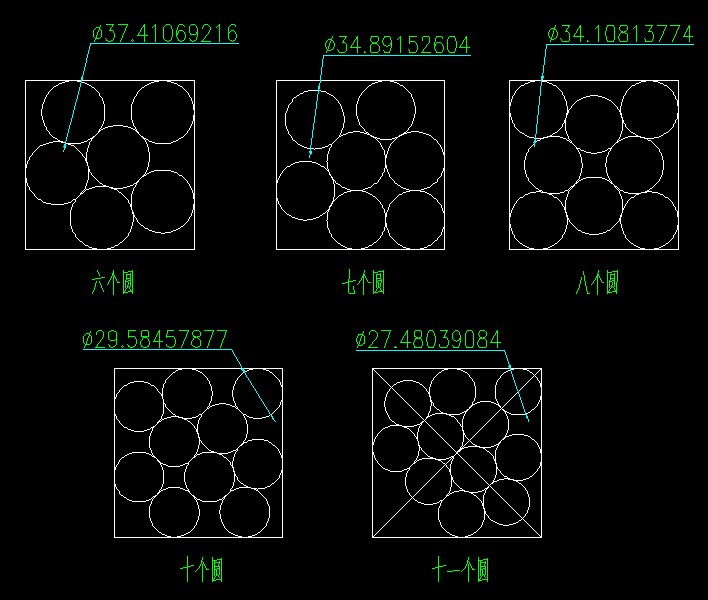

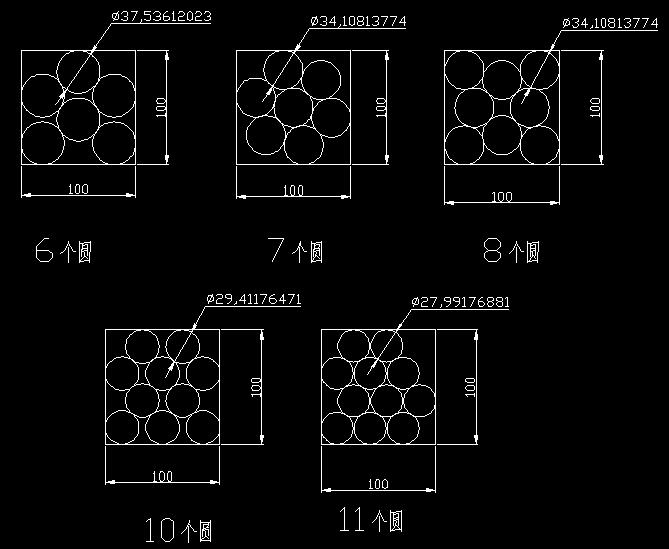

在边长为100的正方形内分别对规定数量的相同大小的圆进行排料,
求出圆数为6、7、8、10、11的直径数值A6、A7、A8、A10、A11。
$ R9 n. M3 u6 O+ p9 Y
以A数值最大者为正确,还要看作出的图及标注出的A值是否正确。

6 r, M# U! X  k/ r" Z2 o
如果答案相同,按先答题者排名靠前(按版主统一取消阅读权限前的最后编辑的时间计),

& X2 X. s# H/ U: C8 a' l6 |5 U
尺寸精度要求精确到小数点后8位。
" f- ]3 x& o) {7 Y8 a6 z; e! y6 m
. 竞赛要求
& l" z& j3 s. W" x! X1 I1 Q* Y会员、技术团队成员都可以参加,版主不参加,使用CAD二维软件,) f$ x( c6 H4 B+ ^1 U
在规定时间内将作出的dwg附件及jpg附件在本主题下跟帖发表,' `. ]" D9 B- T! b' \& U; E2 ]
阅读权限均定为110。活动结束后由版主统一取消阅读权限。

: r: Q5 g0 I* T7 \
.竞赛时间1 h) b# l! L4 p: M
2009年2月10日至2009年2月19日。
/ u8 D, \0 B1 o- ]8 q5 d' E: s, N: {
7 L# c  h8 g, r; r# r& i
. 评选时间及方法
: o2 ]& V6 _* e/ E! ?2009年2月20日,
% c9 }# E; _$ l% v* F由三维网技术论坛
CAD版块版主为评委,内部评选出各奖项。
7 i! E6 ^+ ?5 {9 O) v- }  q
.奖励
+ x# @, D8 i" C; V# |1、一等奖3名:各奖励三维币50;(前三名答对5个A的会员)
' W  ]" X8 b0 k2、二等奖若干名:各奖励三维币30;(其他名次答对5个A的会员)
5 k2 E4 b! D& c2 @3、三等奖若干名:各奖励三维币10; (答对4个A的会员)
1 d% B7 D6 T& Z) \$ \+ Q+ h  Q+ Q4、作图基本符合要求者先各奖励5个三维币
1 n* b5 t* m! ]5 R

, J; b+ l  k5 l6 `# e[ 本帖最后由 2005llnn 于 2009-2-21 09:36 编辑 ]
CA D几何作图竞赛题(2009年2月).jpg

评分

参与人数 1三维币 +10 收起 理由
wsj249201 + 10 提供练习!

查看全部评分

 楼主| 发表于 2009-2-10 09:45:24 | 显示全部楼层 来自: 中国广西柳州
鉴于本届比赛题目较难,经组委会研究决定,对奖励规则进行如下修改:& z- N1 s/ w* r- E* A
答对4个A的会员获一等奖,各奖励三维币50;
5 s$ l( v: {  B3 ^答对3个A的会员获二等奖,各奖励三维币30;
4 m& R3 ^1 ]7 T& _3 Y: H: C答对2个A的会员获三等奖,各奖励三维币10。
* A: X# \/ [, j7 g
6 a( p* X9 s1 N

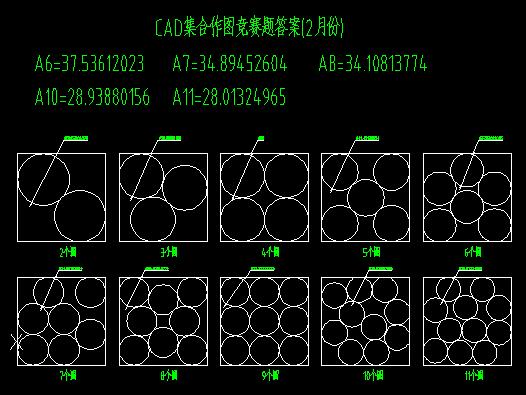

CA D几何作图竞赛题(2009年2月)竞赛结果.jpg : `3 T. z6 u" M+ |

0 d5 M. Z# n# V7 Q7 K  x2 t5 L- g" V7 |1 K- U

1 t& J  y: F2 T1 n$ V' h+ ~
& y1 h) F: c$ V* q6 ]9 U  T/ b" Q设置阅读权限
2 y" s: l, G& E在上传附件时,注意要设置阅读权限为110- ^- R+ }) g6 A- {! v
设置阅读权限.jpg + \9 d; U7 S  @0 M* Z$ R

9 r5 b  Q7 M0 ^  {# b  k
& q% X  n  t/ \- d# f* F6 P$ h6 I4 W6 p- E, V0 S1 J7 [
编辑

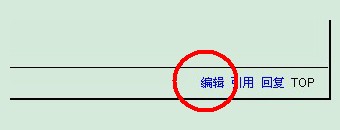

& P3 n3 z0 S5 t' A9 y* R1 w可以通过回复帖右下角的编辑对帖子进行修改。

+ D4 x2 l$ k' ^# \, b5 s7 z 编辑.jpg
$ N* r' M+ T/ \- X如果帖子从发表时间起已超过 5000 分钟,就不能再进行编辑,可以另外发新的回复帖,并注明原帖楼层数,
: e1 B2 G& B5 V' @; ^/ d; O: b由版主进行编辑。
* _6 J5 t" i, q! }' r1 t* U/ P$ H% F$ D/ k- D- p% @
! I4 J5 @6 p1 J$ }& L# E

6 F5 M; F3 J+ a/ C- I

. d9 d  t' d: v0 v5 s3 d( t
9 a/ W0 g! n% I! c7 j9 s[ 本帖最后由 2005llnn 于 2009-2-21 09:38 编辑 ]

CA D几何作图竞赛题09-2竞赛结果.rar

51.48 KB, 阅读权限: 100, 下载次数: 0

发表于 2009-2-10 16:33:33 | 显示全部楼层 来自: 中国北京
做的图,不知如何
9 c( L: S. m2 @  n& B, C+ `9 k% U
) k  X% f$ {& w+ ]  C" }$ ^, r附上dwg文件
- w: @2 b7 |& L, l- o. r" w
. j8 x$ C3 }" {) g[ 本帖最后由 2005llnn 于 2009-2-20 09:35 编辑 ]

正方形画圆.dwg

73.2 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-11 11:29:46 | 显示全部楼层 来自: 中国天津
不知道每种情况有没有最值。
4 y3 C6 ^( ?. ]  M) t* N  \( K! e1 w+ p" D" g4 m' T: |4 t
[ 本帖最后由 2005llnn 于 2009-2-20 09:35 编辑 ]

111.dwg

57.21 KB, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-11 12:40:46 | 显示全部楼层 来自: 中国山东泰安

小试一下

小试一下,见笑!* S# D8 }8 h  v8 m. j- y5 m2 s5 {

6 o. g  s3 a0 V* g6 z[ 本帖最后由 2005llnn 于 2009-2-20 09:36 编辑 ]

无名文件.dwg

76.81 KB, 下载次数: 3

评分

参与人数 1三维币 +15 收起 理由
2005llnn + 15 三等奖

查看全部评分

发表于 2009-2-11 14:20:30 | 显示全部楼层 来自: 中国辽宁大连

CA D几何作图竞赛题2009年2月

CA D几何作图竞赛题2009年2月
. q) {3 p8 \2 j8 H) b' T! T4 e! Q& I+ X! c+ y: q& l* D
[ 本帖最后由 2005llnn 于 2009-2-20 09:37 编辑 ]
CA D几何作图竞赛题2009年2月.jpg

CA_D几何作图竞赛题2009年2月.dwg

100.88 KB, 下载次数: 3

评分

参与人数 1三维币 +15 收起 理由
2005llnn + 15 三等奖

查看全部评分

发表于 2009-2-11 15:11:45 | 显示全部楼层 来自: 中国上海

花了快一天了,好难哦.

""数值不是最精确
& D& Q( v5 P: m' X+ [" K* i
7 c$ K0 o5 ^6 W. P[ 本帖最后由 2005llnn 于 2009-2-20 09:37 编辑 ]

Drawing1.dwg

106.78 KB, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-11 20:27:42 | 显示全部楼层 来自: 中国山东泰安
* t3 |# f" C+ x2 @+ k! Q9 O7 O9 ~7 u
[ 本帖最后由 2005llnn 于 2009-2-20 09:38 编辑 ]

0902竞赛习题.dwg

42.02 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-13 18:46:16 | 显示全部楼层 来自: 中国广西柳州

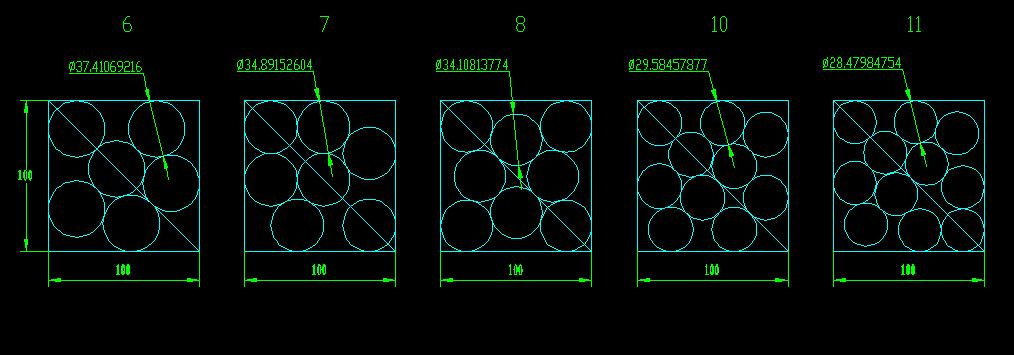

答题

希望能得奖!" }( ^) g6 _) R3 ^
; w% ~; P2 J0 L3 {9 C" K6 s
[ 本帖最后由 2005llnn 于 2009-2-20 09:38 编辑 ]

正方形中画圆.dwg

33.77 KB, 下载次数: 11

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

发表于 2009-2-14 11:39:32 | 显示全部楼层 来自: 中国江苏苏州
不知道对不对。。。快做了一上午。。。
1 n& K" l8 ^2 _6 ?8 ^4 u  N" r# D& W! q9 {8 D& s9 K
[ 本帖最后由 2005llnn 于 2009-2-20 09:38 编辑 ]

正方形内作圆.rar

19.98 KB, 下载次数: 2

评分

参与人数 1三维币 +15 收起 理由
2005llnn + 15 三等奖

查看全部评分

发表于 2009-2-14 15:48:25 | 显示全部楼层 来自: 中国江苏无锡
改正了一下,但由于时间超了,不能在原贴上编辑,只能重发一下。(原楼层:4楼)
3 l* O8 B: z' ?8 c' u" t: K( W' x% b# Y5 M9 @; M1 i1 n
[ 本帖最后由 2005llnn 于 2009-2-20 09:39 编辑 ]

2009-2.dwg

33.62 KB, 下载次数: 5

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-15 01:51:17 | 显示全部楼层 来自: 中国广东汕头
CA D几何作图竞赛题(2009年2月)/ A9 D( t( C5 s, \5 l

$ t/ D* U5 X( a7 L" F第一次参与,愿与大家共勉。(呵呵,不好意思,没看清题规,重新修改再发)
4 n6 Y- r% ~+ L0 @. A) u' R0 \) K8 B, W0 N
图片文件:2 A4 V5 m8 T  T! U. {
6 B5 p& X2 J8 R" x! k
0 }* {- }9 D1 F: N, J! A: w* L: V+ U$ v: C% ~) |% k
dwg文件:. c2 J% y* M5 k% D( f$ {6 ?8 m

3 I- U' t0 [3 G5 h1 P! Z" z 2009-02.dwg (39.33 KB, 下载次数: 29)

评分

参与人数 1三维币 +55 收起 理由
2005llnn + 55 一等奖

查看全部评分

发表于 2009-2-15 13:17:25 | 显示全部楼层 来自: 中国江苏南京
我也来发一个 竞赛1.JPG 竞赛1.dwg (49.22 KB, 下载次数: 8)

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

发表于 2009-2-16 14:46:13 | 显示全部楼层 来自: 中国江苏无锡
积极参与,练练手。! f+ a3 e4 T( P' L2 ]9 s" x

- j$ F8 H7 y& Q  C. [5 y9 J$ k) n9 Z[ 本帖最后由 2005llnn 于 2009-2-20 09:40 编辑 ]

2月作图题.dwg

279.31 KB, 下载次数: 4

评分

参与人数 1三维币 +15 收起 理由
2005llnn + 15 三等奖

查看全部评分

发表于 2009-2-16 22:00:10 | 显示全部楼层 来自: 中国湖北仙桃
修改后的最新版。 请版主删除原来9楼的贴。
- ]$ \" _9 |$ M% `; Q$ Z* T6 R
$ E# S7 G; _  U$ n[ 本帖最后由 2005llnn 于 2009-2-20 09:41 编辑 ]

作图竞赛.dwg

79.32 KB, 下载次数: 16

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

发表于 2009-2-17 10:32:24 | 显示全部楼层 来自: 中国内蒙古包头

重在参与,碰碰运气吧

今天早晨才看到题目,匆匆忙忙赶了一份,估计中不了奖,不过重在参与嘛!1 O% r3 Y- O% ]% `" R

' k8 ]0 f: K4 v9 V( z[ 本帖最后由 2005llnn 于 2009-2-20 09:41 编辑 ]
CA D几何作图竞赛题.jpg

CA D几何作图竞赛题.dwg

51.61 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-18 10:56:27 | 显示全部楼层 来自: 中国江苏苏州
参与一下把,希望能得奖。标注已经精确到小数点后8位了,谢谢管理员提醒。
+ i  j8 S4 f4 E6 d6 [) z# o% ]7 X
$ T3 d1 w- c8 t( {[ 本帖最后由 2005llnn 于 2009-2-20 09:41 编辑 ]

排料.dwg

59.35 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-18 12:42:42 | 显示全部楼层 来自: 中国四川成都
我也来一个!6 A1 `9 E  u* y8 R2 j( z
/ A$ M# l- U8 N
[ 本帖最后由 2005llnn 于 2009-2-20 09:42 编辑 ]

200902.dwg

52.49 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-18 14:20:52 | 显示全部楼层 来自: 中国上海

作图题答案

小弟画的,版主见笑了。
3 s3 l3 ~1 X0 U1 V& E( x  b+ [6 ^* l9 n8 V: p
[ 本帖最后由 2005llnn 于 2009-2-20 09:42 编辑 ]

作图.DWG

50.73 KB, 下载次数: 4

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

发表于 2009-2-19 13:55:48 | 显示全部楼层 来自: 中国福建厦门
抽空练习一下!
# R2 Y8 I! ?) @, o$ y* Q" j* u* R" X' V3 C- [; z& C2 k3 E1 A1 h
[ 本帖最后由 2005llnn 于 2009-2-20 09:43 编辑 ]

competition.dwg

93.97 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2009-2-21 07:45:52 | 显示全部楼层 来自: 中国山东聊城
楼主,怎么做的,能介绍一下吗?
5 U  |& Z* z* X4 h. s! p谢谢!
 楼主| 发表于 2009-2-21 09:35:31 | 显示全部楼层 来自: 中国广西河池

回复 21# sdaum 的帖子

请获奖的会员介绍作图方法,在本主题帖发回复帖,有奖励。
发表于 2009-2-21 11:20:37 | 显示全部楼层 来自: 中国天津
我先来现下丑:六个园的。先画一个直角边为3比2直角三角形,如图。先在斜边上画两个相等的园,再按位置画其他园,最后参照缩放到100边长。
2009-2-21 11-08-30.jpg

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

发表于 2009-2-22 12:04:06 | 显示全部楼层 来自: 中国吉林长春
哪位老大可以发下画图的步骤啊   我想学下啊   拜托了
发表于 2009-2-22 12:33:44 | 显示全部楼层 来自: 中国山东聊城
23楼的朋友,直角三角形的直角边为什么是3:2?是不是有什么数学公式?
