[已解决] 简单的钣金难倒偶了

[复制链接]
发表于 2009-2-11 15:28:42 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

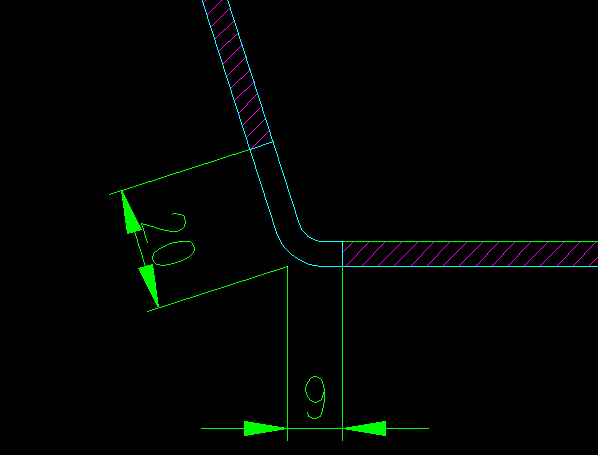

如下图,钣金折弯后,在折弯处开方空,但是这样的尺寸怎么样才能标注的准呢,求教高手。用的是CAD画的图。求高手用SW做出来
% x: I) `/ I1 f" D) R3 N' ~. W( v. c) M" c
( ~) G. F% B" w1 J3 h& J6 @
. [. `- d  a( F9 v, F* q
或许我说的不详细,大家理解的错误了,我在详细的说下,我下面的图是二维图,我想用SW做出个三维的图形出来,转到工程图的时候,能和这张二维图一样,现在想知道的就是这个三维图怎么才能画出来图,还是这个标注的尺寸本身就是无法完成的缺陷图。迫切等待高手的援助。
" p. p6 U$ `. ^6 Y9 }; c4 y$ c; K9 E, n, z5 M( O5 S3 c
[ 本帖最后由 look1014 于 2009-2-12 08:48 编辑 ]
 楼主| 发表于 2009-2-11 15:29:39 | 显示全部楼层 来自: 中国上海
图片为破视图
 楼主| 发表于 2009-2-11 15:39:41 | 显示全部楼层 来自: 中国上海
为什么看的人不少,帮忙的人不多啊!
发表于 2009-2-11 15:56:52 | 显示全部楼层 来自: 中国辽宁大连
找弯曲线的交点.利用两点标住尺寸. 应该是AUTO CAD 吧?, t! w; `  T6 E2 a5 d8 z+ s6 E, _- n

" y9 ~) w6 k; j[ 本帖最后由 xinsunshine 于 2009-2-11 18:30 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
hahap + 3 应助,请上传您做好的源文件。

查看全部评分

 楼主| 发表于 2009-2-11 16:04:28 | 显示全部楼层 来自: 中国上海

回复 4# xinsunshine 的帖子

能不能剪张图片上来,我找不到啊!谢谢了
 楼主| 发表于 2009-2-11 16:05:35 | 显示全部楼层 来自: 中国上海
对里,不好意思啊 1忘了说了,我是用CAD画的,现在是想用SW画,但是怎么也不好画出来,谢谢
发表于 2009-2-11 16:33:46 | 显示全部楼层 来自: 中国广东深圳

看一下合适不

看看合适不?

零件5.pdf

10.13 KB, 下载次数: 15

发表于 2009-2-11 16:48:16 | 显示全部楼层 来自: 中国山东青岛

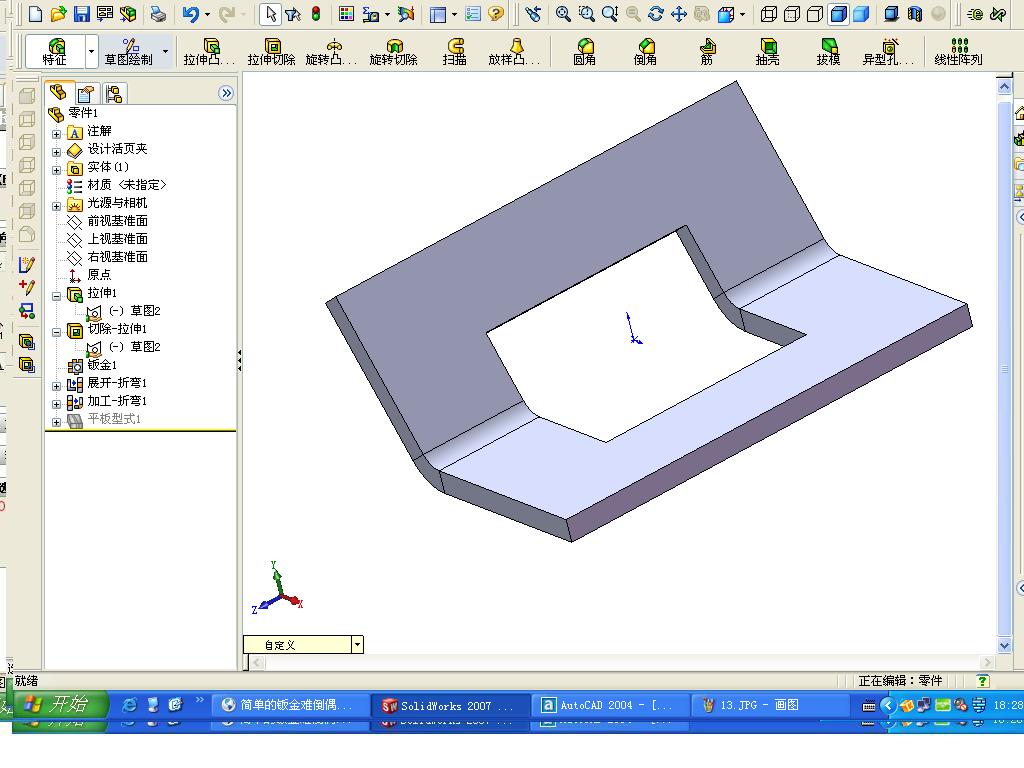

将钣金件展开,然后在切除吧。那样可以标注尺寸
发表于 2009-2-11 16:50:20 | 显示全部楼层 来自: 中国四川成都
天花板,在哪儿高就呢,你们受到金融危机影响没有
发表于 2009-2-11 18:17:21 | 显示全部楼层 来自: 中国辽宁大连

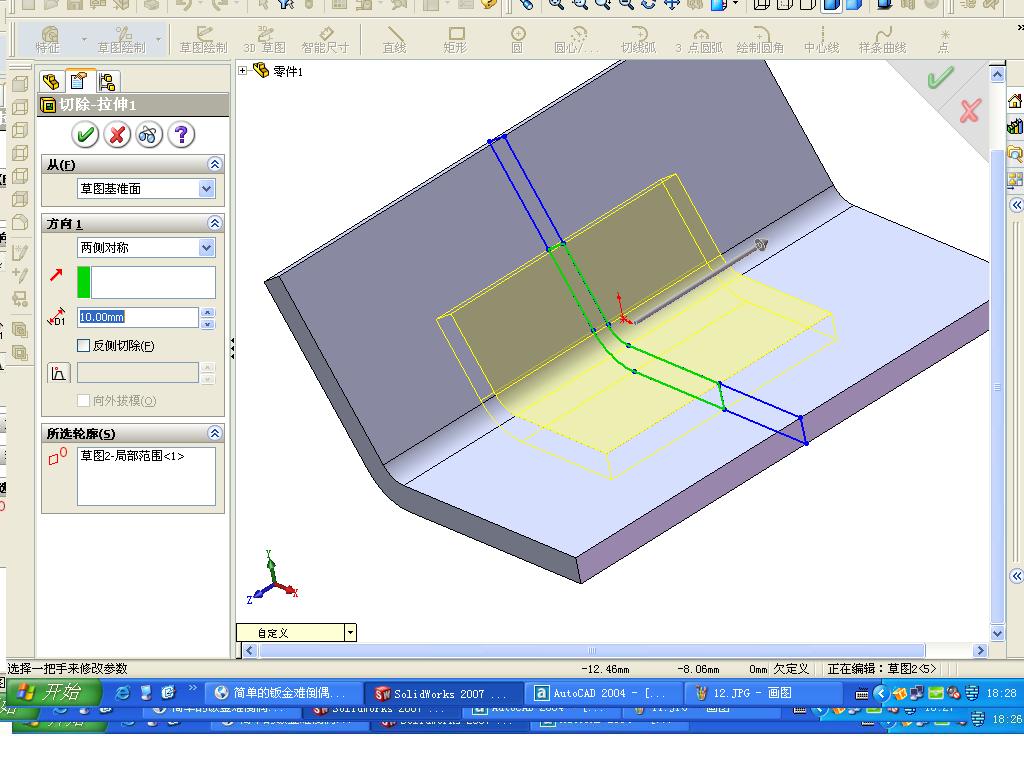

在你的CAD中,选中图形,<不要尺寸> 按CTRL +C   然后在SW建个草绘, 然后CTRL+V .找到图形.利用拉伸.  不过要你自己选择轮廓.  要全选.争取做到没有孔. 双侧拉伸.  然后 利用这个草绘,再切口.再转钣金.  你可以试一下.
发表于 2009-2-11 20:27:10 | 显示全部楼层 来自: 中国广东深圳
这样也能标注,选中两条直线,然后点<点>图标,就生成一个点了,然后再标注
 楼主| 发表于 2009-2-11 20:58:53 | 显示全部楼层 来自: 中国上海
说真的,我是怎么想也想不出来怎么做了,还是我的二维图本身就是有问题,根本就不能这样标注。求教!!!等待高手 :) :) :)
 楼主| 发表于 2009-2-11 21:12:17 | 显示全部楼层 来自: 中国上海

回复 4# xinsunshine 的帖子

大哥,能把你的源文件给我留个吗?我看看能不能解决我的问题
发表于 2009-2-11 23:57:38 | 显示全部楼层 来自: 中国广东广州

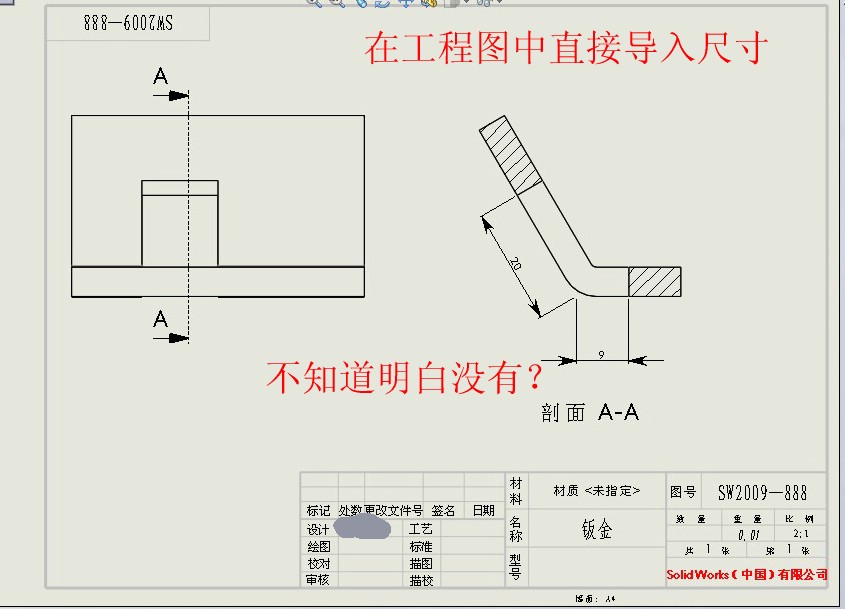

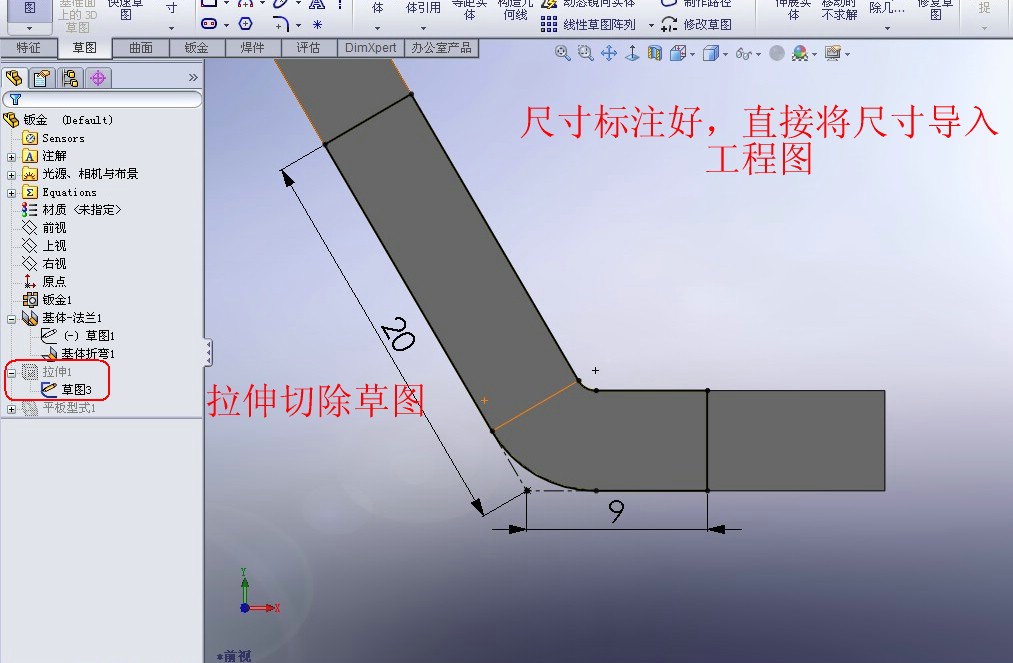

7 `+ n; n$ {$ G! \4 p& Z
5 ~$ \5 V' n. @1 V6 e7 b; N  @

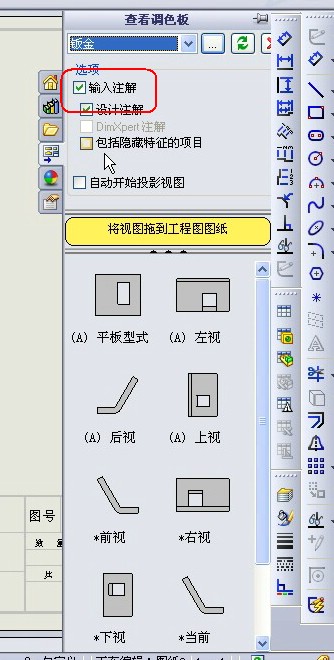

8 c3 f' f2 c9 W# p7 Q; P5 M 截屏2.jpg
( m2 M8 h6 P7 M' X: i7 z
# ?9 q# f7 C; @/ t 截屏3.jpg : }8 x+ F5 l8 H  F# w

1 B& Q5 F8 q0 h; ]( x" ?; }7 F. w: D# d( X6 q- P) n

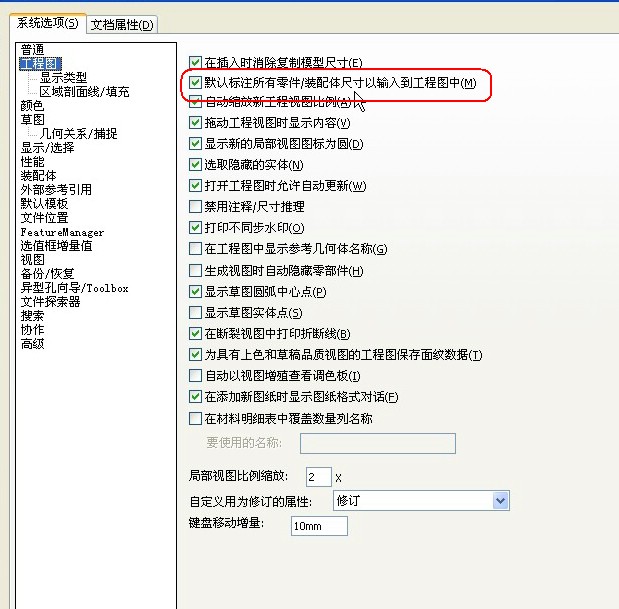

截屏4.jpg 5 G* \0 g" _: b2 G$ _
/ _- j7 [! U9 V. M9 E, L, [5 J" w* I
, J/ R! F4 J0 \* t

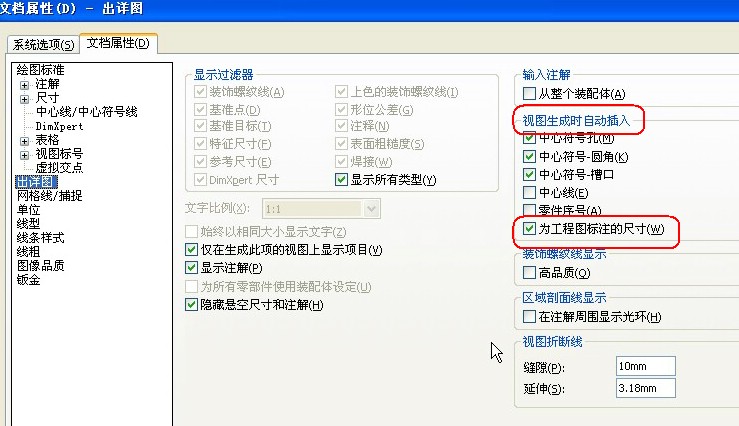

截屏5.jpg 4 q# H: z5 l8 I7 s7 N

+ g- {9 D! B6 [9 _  D: \9 B. ^  z源文件
) \) M3 {2 H: F* {3 p
  M& S+ ^- [4 r 钣金.rar (87.55 KB, 下载次数: 11)

评分

参与人数 1三维币 +5 收起 理由
hahap + 5 应助

查看全部评分

发表于 2009-2-12 00:02:12 | 显示全部楼层 来自: 中国广东广州

回复 1# look1014 的帖子

学习一下!
 楼主| 发表于 2009-2-12 08:25:13 | 显示全部楼层 来自: 中国上海

回复 15# lizuoshan 的帖子

崇拜你啊!高手,等我在碰到不会的,在请教你。
 楼主| 发表于 2009-2-12 08:47:35 | 显示全部楼层 来自: 中国上海

回复 15# lizuoshan 的帖子

大哥,看你的工程图外形框很不错,是不是添加完零件后,图号和名称,材料等全部是自动生成的啊!要是的话,能不能给我一份229110781@qq.com小弟先行谢过了
