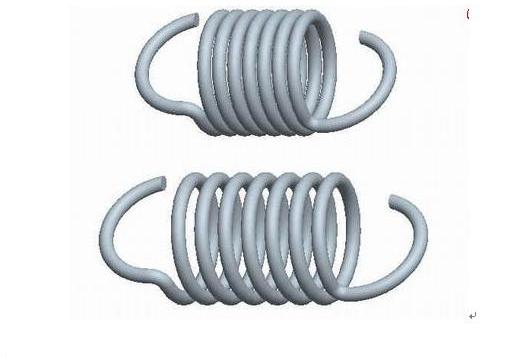

这种拉伸弹簧两边的拉钩怎么画好呢？

myfeng · 发表于 2009-2-25 11:56:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x


jorming · 发表于 2009-2-25 12:19:08

先建立曲线，再扫描完成

zhengzhaog · 发表于 2009-2-25 12:47:41

我见过用旋转完成的，但自己不会做。

zhanglili167 · 发表于 2009-2-25 12:47:50

其实这两个钩钩不难画，最难的是找到其基准面，有了基准面你就可以在该面上扫描。
看第一张图，钩所在的面应该是弹簧的中心面，这个比较好找，
第二张图，不在中心，看来也应该是与中心面平行。
另一个难点是：弹簧的末端与钩的一端要顺利过渡，这时过渡圆角的线与钩钩扫描线可能不在同一面内，这种情况需要变截面扫描，直接扫描做不了

myfeng · 发表于 2009-2-25 17:38:53

谢楼上的回答。

我也是感觉到那过渡点不好弄。

gjj11375 · 发表于 2009-2-25 18:08:36

4楼说的很对来个变截面扫描就OK了

zhanglili167 · 发表于 2009-2-25 19:41:41

原帖由 myfeng 于 2009-2-25 17:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ X4 ]- Y6 X4 B6 o+ k' H% N5 D; f
谢楼上的回答。
5 Q1 n: E2 C# z& o# G) b0 v5 V4 c+ X- a
5 r* S ~; m2 a2 Q8 h我也是感觉到那过渡点不好弄。

其实很容易，
方法1，找到一个正确的基准平面，画圆弧或样条曲线，并使得其两端分别与弹簧的一端及钩的一端相切，
方法2，在造型里面，直接画一个空间曲线，该空间曲线由两点组成，分别捕捉于弹簧的一端点和钩的一端点上，并将两点分别设置相切。
方法3，建立基准曲线，该曲线也是由两点生成，也是设置两点分别相切。
这样创建出来的线，请使用变截面扫描操作。

myfeng · 发表于 2009-2-26 22:16:16

谢谢楼上。

314212186 · 发表于 2009-2-27 11:25:43

方法1，找到一个正确的基准平面，画圆弧或样条曲线，并使得其两端分别与弹簧的一端及钩的一端相切，
方法2，在造型里面，直接画一个空间曲线，该空间曲线由两点组成，分别捕捉于弹簧的一端点和钩的一端点上，并将两点分别设置相切。
方法3，建立基准曲线，该曲线也是由两点生成，也是设置两点分别相切。
这样创建出来的线，请使用变截面扫描操作。

skm10 · 发表于 2011-1-18 13:45:59

请问:变截面扫描如何做?
