[已解决] 此图中倾斜角度如何标出

[复制链接]
发表于 2009-2-27 15:15:37 | 显示全部楼层 |阅读模式 来自: 中国江苏泰州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
请问$ ~( L2 y* b4 Z: a" u

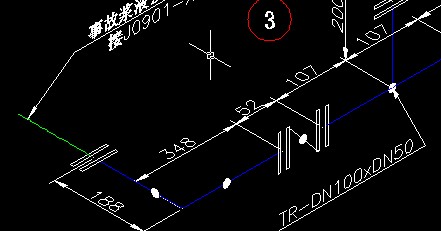

如图,几个尺寸如何标出的  (直接用倾斜标注不出来这种效果)
 楼主| 发表于 2009-2-27 15:25:21 | 显示全部楼层 来自: 中国江苏泰州

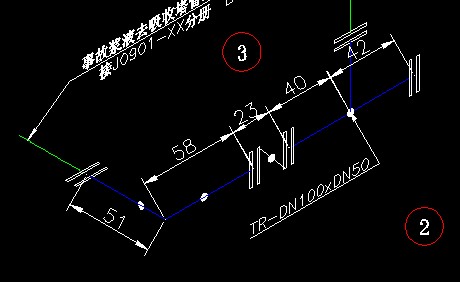

用对齐标注的话 只有这种效果
2 w( G. L0 E- P5 V0 P3 v请各位高手帮帮忙。
发表于 2009-2-27 15:29:58 | 显示全部楼层 来自: 中国北京
那你水平问题了哦~~呵呵
% N5 T; K3 ^* V1 v5 w" d) y
" ^* A; }$ S5 q8 v: ^7 [
% x6 s6 R6 B6 S$ ?( \+ [' k_dimedit(编辑标注)
, v1 d1 B. s6 t/ o! W3 t& s回车. J/ H& e* p- R6 g; U
输入o(倾斜)6 C* D$ C/ k$ N% R/ ~# C# J3 E
回车
6 p' w2 N6 ^8 F' h' x! {选择要倾斜标注: x6 i7 p* b* r( [- e( w4 z
回车+ ?0 p$ l7 H& G7 s/ X- L8 S6 e  [9 w
输入角度5 U7 X' n; l0 `2 Y1 D
回车 3 m0 s( i; I& b" l5 w$ D, \. l
ok
! y. ]& k$ q, o1 t7 g! N& y2 A) K
. Y- c- K. W2 b' f& t" T( _1 L6 d% u; x6 q, B1 {
ps:轴测图一般30° 、90°、150°

评分

参与人数 1三维币 +5 收起 理由
wang2003 + 5 应助

查看全部评分

发表于 2009-2-27 15:30:34 | 显示全部楼层 来自: 中国北京
另外 可以设置文字倾斜的 在文本样式里面~
发表于 2009-2-27 15:36:52 | 显示全部楼层 来自: 中国江苏无锡
你这个是在三维里标注的。你应该通过转换三维视图来进行标注。如在俯视图中标“188”、“348”等尺寸,然后转到左视图中标竖着的“200”,再转到主视图中标”事故……“等文字。

评分

参与人数 1三维币 +2 收起 理由
2005llnn + 2 技术讨论

查看全部评分

 楼主| 发表于 2009-2-27 16:02:33 | 显示全部楼层 来自: 中国江苏泰州
我这是直接用aotucad画的单线图
- W$ @) }) T0 ^3 \8 ^) w# M我也试过2楼说的方法 可是就是达不到图纸的效果 可能真是水品有问题
 楼主| 发表于 2009-2-27 16:10:36 | 显示全部楼层 来自: 中国江苏泰州

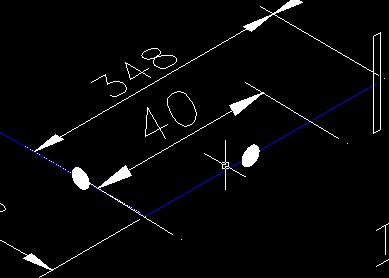

用3楼的方法有问题啊  其中40的尺寸  虽然尺寸界线倾斜了 但文字和尺寸线角度还是原先的。。
发表于 2009-2-27 19:28:25 | 显示全部楼层 来自: 中国河南濮阳
格式——文字样式,效果选项内的倾斜角度设置为负30度,试试。。。。

评分

参与人数 1三维币 +3 收起 理由
★新手★ + 3 应助

查看全部评分

发表于 2009-2-27 19:38:48 | 显示全部楼层 来自: 中国北京
文本样式倾斜的角度
. k+ ^" s! }2 n9 C0 @6 H0 x4 j我在四楼已经说了' p$ ?  p9 L6 R4 d- R4 Y- G: d/ G

$ k7 Q, ]6 ~4 `- L4 ^: }; o/ `8 dsnap命令 模拟那个原点~ / E2 V6 l# f6 }
snap输入$ B2 [$ \' f. v" a  y4 i  S" J
样式(s)
; ]! A2 _; i* ^# U; I* l/ Q: D& c回车' K0 v) ], l$ W( `: N, `1 g( [
等轴测(i)8 l3 L; v, f8 q6 W" i
不用考虑垂直间距 直接回车2 Y# t" [6 u: h/ b- E
  e0 Q. K2 V1 {( @/ L$ h% w, j
关掉栅格前面的捕捉,看看光标是不是已经变了
$ t- i! ~3 o' y  {) Z4 w; h" i( ^7 o3 R/ \% x/ V0 D0 L( O: {( _- o* }
可以通过F5来调节光标的轴测方向
2 j8 e1 e/ Y) D6 _( l8 {+ ?/ D, }: V2 x
执行椭圆命令 ; \0 \- x8 l2 w5 G4 j7 ~; q2 I/ y
这个时候多了等轴测(i)
) r( J( L# g+ @. ?. U0 }执行回车3 j# W: [. I) d+ N3 b) L1 T; h
确定圆心 用F5调节 椭圆的方向$ J  ~3 {8 b  g, f* i, @
7 P5 Y( q* w: m  o% Y8 b( {
然后纯黑色填充
0 Q) i- c- C* q2 k" |: s1 [5 ?, O  j# d# @
嘿嘿 3 I/ T' [: J2 w/ g" E( n; G2 z
如果你仔细看看我的一楼和本楼的回答 简单的模拟三维完全没有问题的~
. [2 R4 t9 R. @* Q9 s8 Y: q$ W
& B" _3 `9 e! W6 q! Y# b) {( v titter  头一次被加分 就多说几句~~嘿嘿
发表于 2009-2-27 21:25:32 | 显示全部楼层 来自: 中国辽宁鞍山
现用对齐标注,再进行倾斜就可以了
发表于 2009-2-27 22:04:51 | 显示全部楼层 来自: 中国广西贺州
看来大家都是autocad高手啊。呵呵。
