凸轮的画法

goodluck6123

http://www.3dportal.cn/discuz/viewthread.php?tid=678380
- ]- X! c% k, u) @3 Y这里有好多标准件的设计方法，希望有用！

caolianfu2008

老哥的问题，我也遇到了，可以在圆柱面上作一个相切的辅助平面，再在该平面上草绘轨迹曲线，然后用编辑中的包络将轨迹投到圆柱面上，再用扫描-切口进行切槽，没有二维图具体什么形状不知道，希望有所帮助

zorro2

例：0-120度以余弦加速度上升，120-180度保持静止，180-270度以余弦加速度返回原处， 270-360度静止。基圆半径100，行程60，凸轮内孔半径50。
用圆柱坐标画曲线，直接绘制出凸轮的轮廓线, 需要四段曲线:
5 B0 ~2 G( c9 t; N) o8 Y0 _) `theta=120*t
b=2*pi/3
+ L% e" t& P: a& j: Mr=100+60*(1-cos(pi*120*t/b))/2
z=0
# B# n& Z. o- i. Z
theta=120+60*t
6 f/ j8 J% m, }5 X' z8 ^; w" Qr=60+100
+ H5 u: y- ~% H+ \6 i( Q% M8 Hz=0

# L1 f/ G& P( x  f$ otheta=180+90*t
b=1*pi/2
* j" y7 L' y8 H% h) m% a, A; Tr=100+60*(1+cos(pi*90*t/b))/2
. A( u7 Q8 W& F4 l' w! _z=0

7 `% Q! n  g# }: O5 ?3 etheta=270+90*t
5 y5 `! l/ u5 g5 l! Jr=100
3 G) h3 X. \4 g- bz=0
* B7 C6 `& `* l. D/ X7 g8 w
画完之后是这个样子: 然后就可以生成实体了!

gy8898841

用图形控制比较直观一些

esp088rp

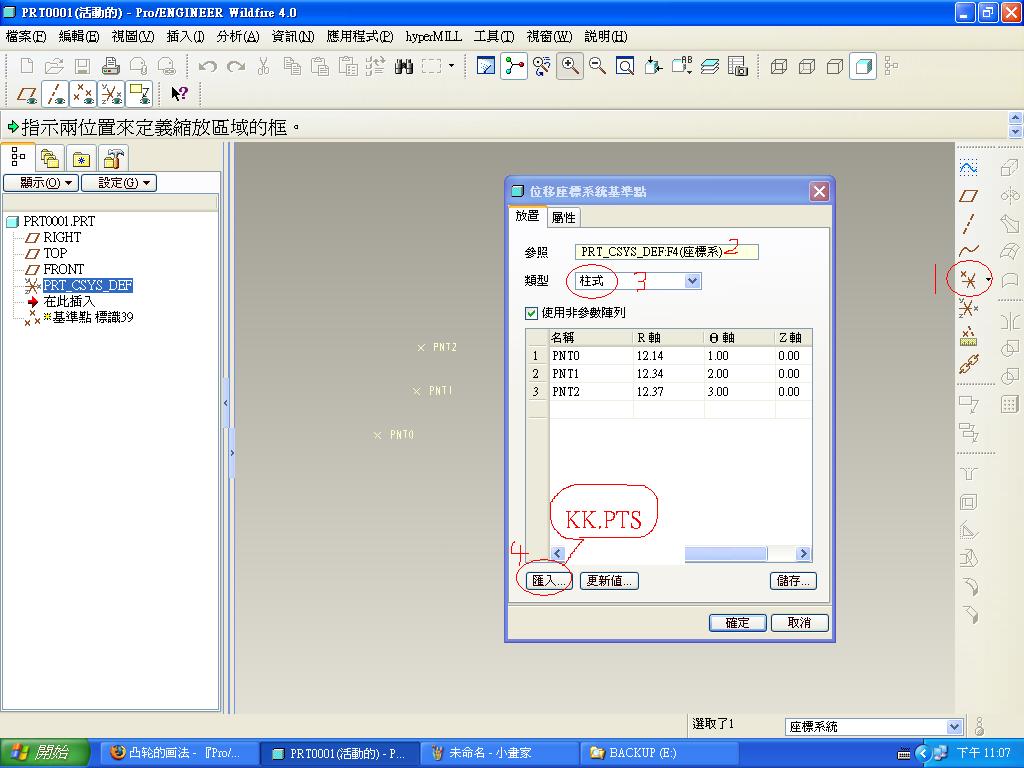

我們設計圖面有昇程及基圓等相關資料,昇程是每一度有一個值,如0.123 總共有 175 個點
2 U. ]! b5 O1 N1 i/ m,將這些點 (.PTS) 匯入PRO/E 後再用曲線方式連結與建構實體

7 X* I2 Z3 e0 t# o4 l* 因為論壇不支援 .PTS 格式,故附檔名先改為 .TXT , 其實.PTS 也是文字格式

( Z- S, [- {% }7 p/ a/ w0 j+ {4 p: @' {[ 本帖最后由 esp088rp 于 2009-5-2 23:17 编辑 ]

Need78

用图形控制比较直观一些

关峡

不晓得怎么画的。

ythfy

6楼的能不能详细说明如何操作？谢谢。

chengheping139

画出的东西是不是真实的？
