如何计算实体的投影面积

wlm508 · 发表于 2009-3-23 19:29:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

大家知道计算注塑或压铸吨位都需要计算投影面积，请问SW如何计算实体的投影面积

[ 本帖最后由 wlm508 于 2009-3-24 04:57 编辑 ]

yr0705 · 发表于 2009-3-23 20:32:16

到工程图中测量行吗？

wlm508 · 发表于 2009-3-23 21:26:08

象cad一样吗？不知如何测量，在proe很方便

pss0902 · 发表于 2009-3-23 22:49:40

要测量实体的投影面积，小弟想恐怕只有在投影面上创建草图，把实体的轮廓转换引用到草图上，在测量草图的面积了。没有做过，不知道行不行，楼主可发个文件了，大家试试看。

wlm508 · 发表于 2009-3-24 04:55:36

大家知道计算注塑或压铸吨位都需要计算投影面积，大家可以自己随便找个零件算算

zzshuang · 发表于 2009-3-24 08:09:16

4楼的方法大致可行。但不是所有的实体都可以将轮廓投影到草图上的，在工程图中测量大概更好。

votasee · 发表于 2009-4-4 22:00:33

要不先做个投影后，，导出工程图。。然后到Autocad中测量一下。。

说实话我也经常要做测量面积的事。。。。

基本都是在Autocad中完成的。。。。

Autocad呢又麻烦，不能动态。烦啊。假如我改一下尺寸，又得重来。。

扫街 · 发表于 2009-4-5 09:53:55

提示: 作者被禁止或删除内容自动屏蔽

csl01514218 · 发表于 2009-8-26 15:07:46

原帖由 pss0902 于 2009-3-23 22:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif R y2 L1 W% ?1 l/ H; e% O0 V0 F3 q
要测量实体的投影面积，小弟想恐怕只有在投影面上创建草图，把实体的轮廓转换引用到草图上，在测量草图的面积了。没有做过，不知道行不行，楼主可发个文件了，大家试试看。

方法可行
我也打算计算叶片在轮毂上的投影面积,建立辅助投影面,可以在投影面上绘制草图,应用"转换实体引用"来把实体轮廓投影到投影面上,在测量草图的面积了.

w_hs1 · 发表于 2009-8-26 22:41:01

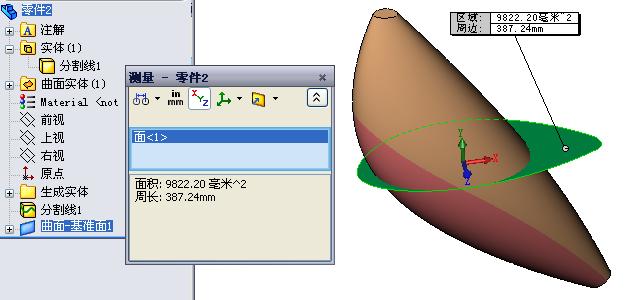

1、用分割线特征将实体用“投影”类型分割
2、将分割的投影线用“引用实体转换”投射到投影面草图上
3、用平面区域将草图围成的部分转成一个面实体
4、测量该面的面积

danilso · 发表于 2009-8-27 10:10:51

原帖由 w_hs1 于 2009-8-26 22:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif' O, U' [* h. O2 D$ M. Q/ J
1、用分割线特征将实体用“投影”类型分割
. D: a1 L }) `$ e; e2、将分割的投影线用“引用实体转换”投射到投影面草图上5 X$ ]+ N8 b! K" S" k5 L1 ]6 B
3、用平面区域将草图围成的部分转成一个面实体
2 w. y8 I% I: Z3 i2 u4、测量该面的面积

不老叔的方法真是好省得要描繪實体邊線草圖,這是一個分模線的作法快速.

:victory:

604080294 · 发表于 2014-1-20 10:09:17

小弟要测的是车的正投影面积，是一个装配体这个怎么弄？

vjhuhvujfg · 发表于 2016-7-4 12:59:08

danilso 发表于 2009-8-27 10:10
. M" E# I6 }+ L. h; K7 ]. Q5 y6 ~不老叔的方法真是好省得要描繪實体邊線草圖,這是一個分模線的作法快速.

没明白能具体请教请教吗
3321307976

希克管军辉 · 发表于 2016-7-4 14:14:41

多软件转换，只要是实体，都能计算

Kiss霜叶 · 发表于 2016-7-5 08:30:21

604080294 发表于 2014-1-20 10:099 R& Q( r) V0 _# v0 A. @+ Y
小弟要测的是车的正投影面积，是一个装配体这个怎么弄？

发个大体示意图吧

vjhuhvujfg · 发表于 2016-7-5 15:13:10

danilso 发表于 2009-8-27 10:102 Y$ y$ l% H6 J- `- [( `9 W
不老叔的方法真是好省得要描繪實体邊線草圖,這是一個分模線的作法快速.

你好我看了您关于回复sw实体投影面积求和的帖子关于分割线求法的方法我不太了解能具体教教我吗我QQ 3321307976 谢谢了

vjhuhvujfg · 发表于 2016-7-5 15:13:40

w_hs1 发表于 2009-8-26 22:41
! I% v1 `! [; |8 J1、用分割线特征将实体用“投影”类型分割( ~% X( v( r1 Z3 Z9 I
2、将分割的投影线用“引用实体转换”投射到投影面草图上) E" v# [, I7 q7 y
3、 ...

你好我看了您关于回复sw实体投影面积求和的帖子关于分割线求法的方法我不太了解能具体教教我吗我QQ 3321307976 谢谢了

zerovsx · 发表于 2024-5-13 16:32:26

正好要学习快速的方法，感谢楼主

txz1314 · 发表于 2024-5-14 11:41:55

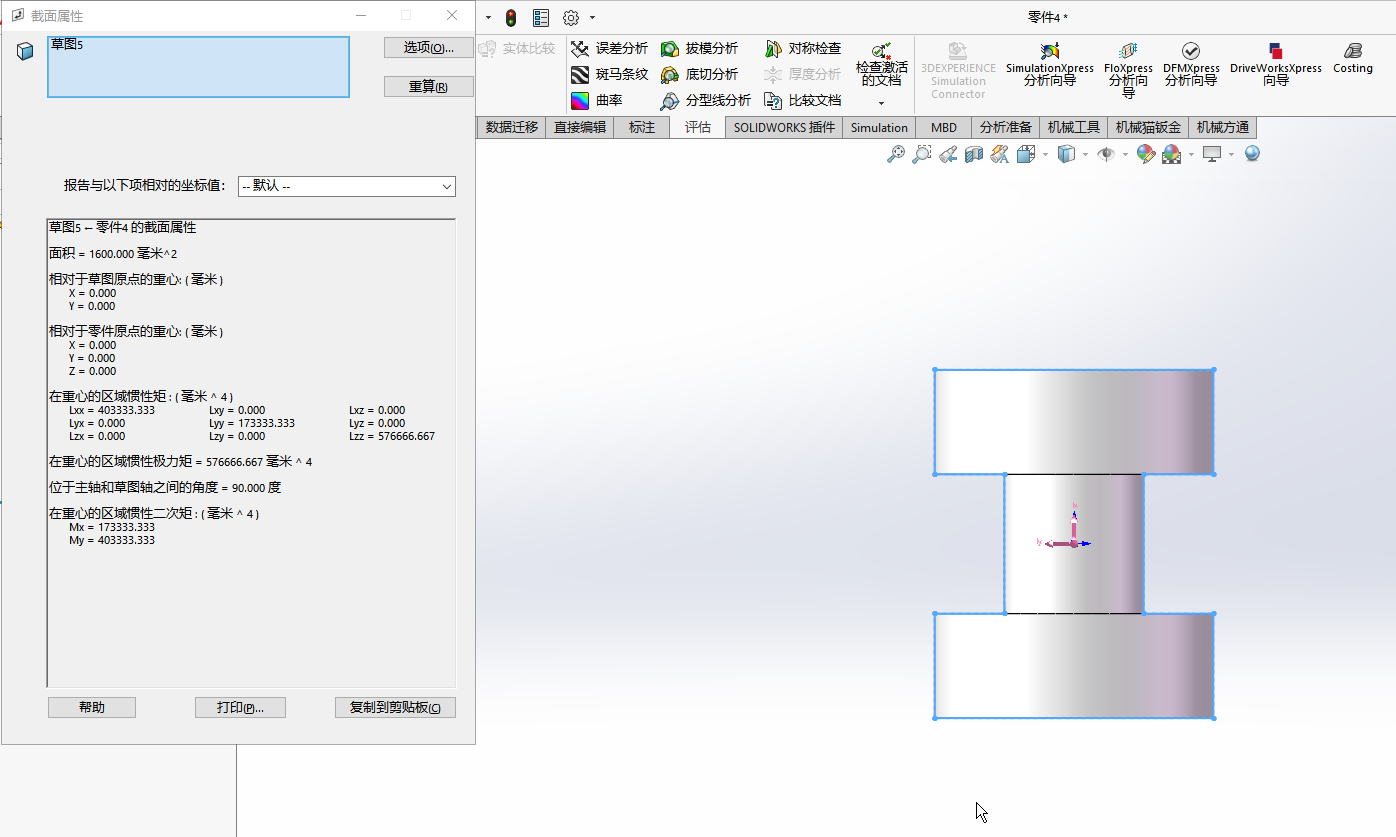

创建投影基准面，在基准面上创建草图，选侧影实体命令在基准面上创建工件的外轮廓，然后在评估里选截面属性，投影面积就自动算出来。

穷塞主 · 发表于 2024-11-28 15:43:19

侧影实体命令？哪个版本有啊
