关于标注对齐的问题

kis21 · 发表于 2009-4-7 13:38:35

您需要登录才可以下载或查看，没有帐号？注册

x

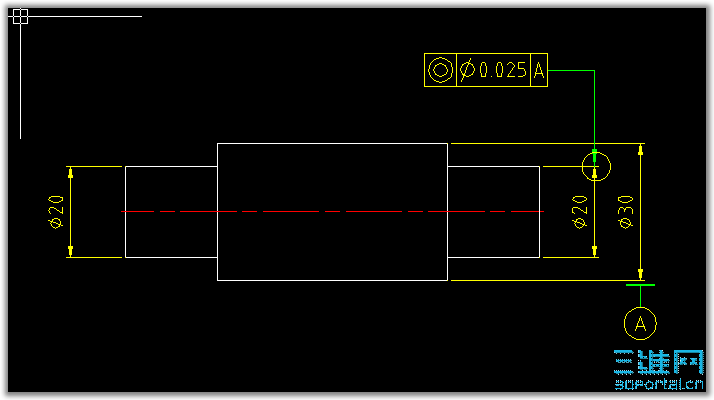

MDT2007在标注同轴度等行为公差时，怎样与尺寸线对齐？
另外引线标注遇到同样问题怎么解决？

[ 本帖最后由 kis21 于 2009-4-9 14:31 编辑 ]

kis21 · 发表于 2009-4-7 14:00:39

传个图片大家帮忙解决！！

417513745 · 发表于 2009-4-7 20:53:05

捕捉都可以找到还有追踪

kis21 · 发表于 2009-4-8 08:33:14

楼上的可能和我用的版本不一样
我用MDT2007版
在行位公差标注时根本找不到捕捉点！！

rockston · 发表于 2009-4-8 11:35:31

采用十字光标满屏来定位,也是比较准的确

machangqin · 发表于 2009-4-8 11:43:25

按F9应该可以呀。

kis21 · 发表于 2009-4-8 12:01:05

F9只是捕捉按钮的快捷键
我说的是捕捉不上啊

kis21 · 发表于 2009-4-8 13:15:11

我现在就用十字光标放大图形加画直线的方法实现目的
但是有没有更好的方法让其从理论上对齐！！

iassqqq · 发表于 2009-4-8 15:53:21

先画好再移动
移动时总能捕捉了吧

kis21 · 发表于 2009-4-8 16:17:39

你的办法需要一个前提
就是将形位尺寸和线性尺寸同时分解

iassqqq · 发表于 2009-4-8 16:59:02

我用的是AUTOCAD2004

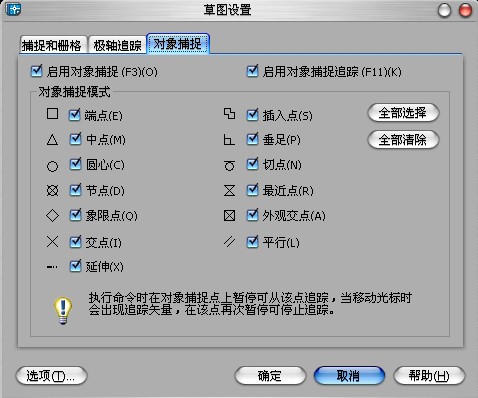

先确认勾选了对象捕捉（注意节点很重要）图X1
选取形位公差线性标注和引线标注蓝点为节点图X2

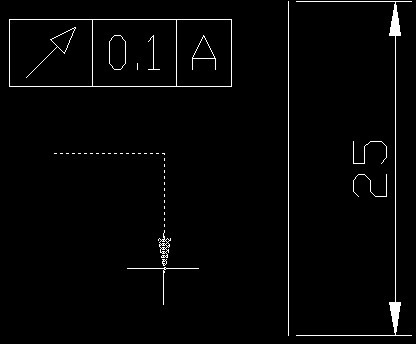

直接移动无法捕捉到引线标注箭头上的节点图X3

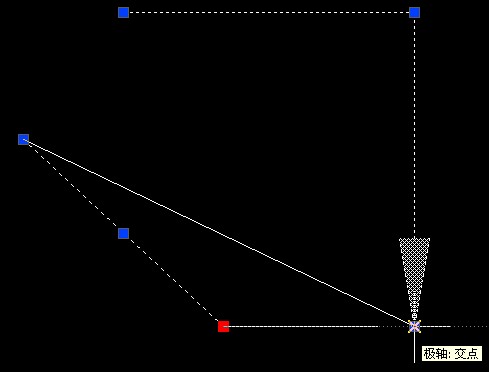

你需要通过夹点编辑来为引线标注定基点图X4

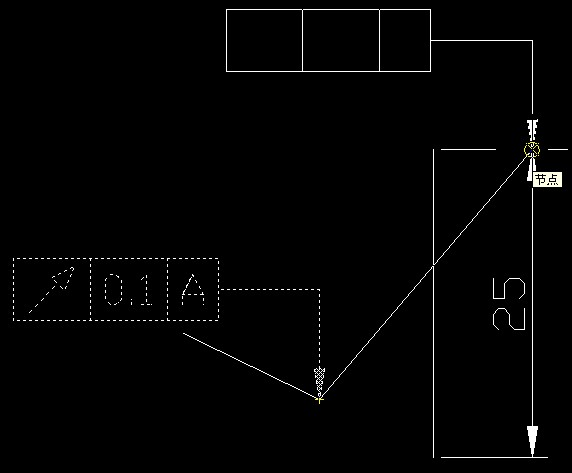

通过基点进行移动（不详细写了）完成图X5
MDT差别应该不大

kis21 · 发表于 2009-4-8 17:22:01

谢谢你的耐心讲解
我有疑问啊
MDT中线性标注，形位公差和引线标注是一体的
在你的图解4中通过编辑夹点找到基点后，在MDT中"你所说的引线"要垂直不太容易！！
我使用过好多中间接地方法都可以实现对齐，用时间长了感觉比较烦
所以想提出来让大家帮忙解决
我怀疑MDT是不是没有这个功能？

mickalcoopa · 发表于 2009-4-9 13:22:41

呵呵，其实这个很好解决的。MDT中用命令ampowersnap，然后有一个过滤器选项。清楚DIMESION选项，你再试试。呵呵。楼主要仔细研究和学习啊。

kis21 · 发表于 2009-4-9 13:58:51

哈哈
感谢不尽啊
真正的解决方法啊
我想加你为好友啊！！
