[已解决] UG转DWG格式求助,在线等?

 关闭 [复制链接]
发表于 2009-4-14 16:16:13 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

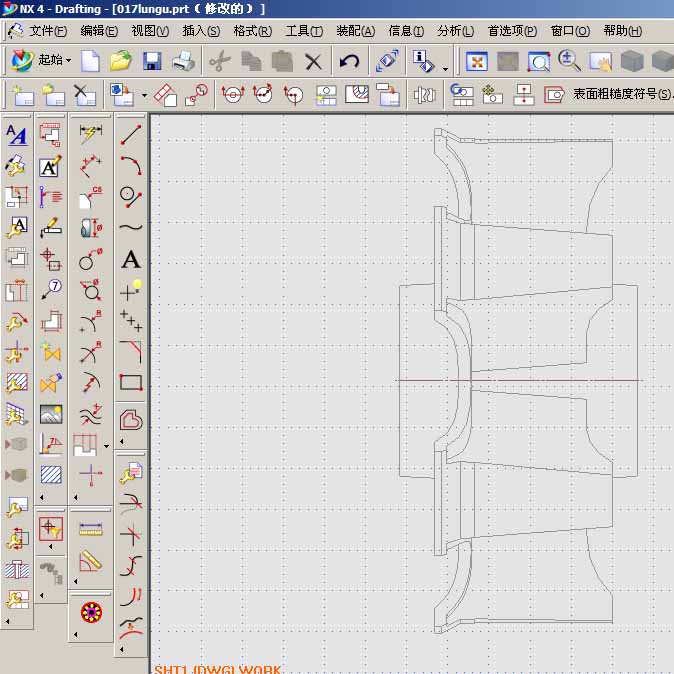

用UG画好了三维实体,进入工程图模块,建了一个前视图。如下图。' S, a& e1 _4 o0 `4 j
1.jpg 3 K9 X( a% |8 ~3 J- ?8 J) R+ E
: X( M% ?: Y, a1 p3 N5 g+ e- i
怎样把这个视图转换为dwg格式。
" s) A$ F- R+ t5 F( e, {我试过在工程图模块下另存为dwg格式不行,因为转成dwg后,在cad打开,只能是在cad的图纸空间里出现前视图,在模型空间里的线是乱的。
: X5 |6 W- ?6 h% e# g6 c
0 U' h  A( k. j6 |又试过在建模模块里导出2d格式,选择前视图来导出,到了autocad后发现里面消隐的线也显示出来,线条密密麻麻。晕啊~~,如果选图纸SH1来导出2d,导出来的是立体图。
$ e9 l, z) U4 r: H9 a/ K
7 X5 @! |* z- s4 G7 Q2 z2 `各位帮忙看看怎样转换?
! N. V0 N" j7 G3 m' E5 C& L$ `$ o) _$ G
[ 本帖最后由 panyexincad 于 2009-4-14 17:03 编辑 ]
发表于 2009-4-14 16:36:02 | 显示全部楼层 来自: 中国黑龙江佳木斯
"又试过在建模空间里导出2d格式,选择前视图来导出,到了autocad后发现里面消隐的线也显示出来,线条密密麻麻。"
$ `' i& q; L0 C4 y" x) M! H- E解决办法:在UG里设置消隐线线型(比如虚线),在cad里用>辅助>快速选择>选择线型>选择您在消隐线里设的线型,选中后删除,不过选择的时候可能要慢。
0 v* ^. j5 i' y/ S) J- C" g. T
' `+ ~: G# m' G* |+ g" e, x/ }2 F可以试一试将文件导出 CGM,再新建一个文件,进入制图模块,新建一个图纸,将导出的CGM文件再次导入到刚刚建立的文件内,存盘,导出2d转换。
2 L! V" p  n4 [1 c. k+ e' y6 ~4 d0 X; G* F
[ 本帖最后由 mkyoung 于 2009-4-14 16:42 编辑 ]
 楼主| 发表于 2009-4-14 16:41:12 | 显示全部楼层 来自: 中国广东佛山
在ug模型空间里导出2d格式,选择导出类型为前视图,导出后所有消隐线都出来。在ug模型空间是不可以设置线形啊。
发表于 2009-4-14 16:50:33 | 显示全部楼层 来自: 中国黑龙江佳木斯
在UG图纸样式里可以设置线型啊
 楼主| 发表于 2009-4-14 16:52:45 | 显示全部楼层 来自: 中国广东佛山
由于5点钟下班了,现在还等不到答案。为解决燃眉之急,决定把ug的模型转换为iges格式,导入到solidwork,在solidwork里面简单出个工程图,然后另存为dwg格式。在autocad打开,一切ok。
/ W4 g" V( v8 }3 G3 |至于ug如何处理这个问题,还是等高手来解答吧。嘻嘻  y# z7 s1 ^5 u8 X2 B
; A4 z9 g# s7 L2 r
[ 本帖最后由 panyexincad 于 2009-4-14 17:02 编辑 ]
头像被屏蔽
发表于 2009-4-14 17:15:57 | 显示全部楼层 来自: 中国福建厦门
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2009-4-14 19:21:42 | 显示全部楼层 来自: 中国上海
很简单的问题, 直接在file-export-2d exchange,其他都不要动, 选择output as  dwg文件就行
发表于 2010-4-14 20:32:49 | 显示全部楼层 来自: 中国广东东莞
学习了
' k( [. k+ r8 `下来看看
发表于 2010-4-15 19:40:18 | 显示全部楼层 来自: 中国江苏南京
看看你的教程吧,这也是我以前的问题。
, p: `: v3 b1 E3 Z* J 6# lcl8628860
发表于 2010-7-22 12:47:20 | 显示全部楼层 来自: 中国浙江杭州
按照你的提示来不行,导出错误,就是最后一步没有CAD文件产生
发表于 2010-7-22 21:23:27 | 显示全部楼层 来自: 中国四川广元
应该是用2D exchange   选择当前图纸 转化为IGS  用CAXA打开 删除重线
