2010参数化体验

wcy913 · 发表于 2009-4-18 15:50:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

第一，绘制草图，建议还是开启正交捕捉，利于高速定位。
第二，利用自动约束，快速约束草图（手动添加相当麻烦）
第三，标注约束。
第四，利用FX表。可定义用户参数，尺寸约束可以利用用户参数作运算（很好用）。

czy12 · 发表于 2009-4-19 11:14:32

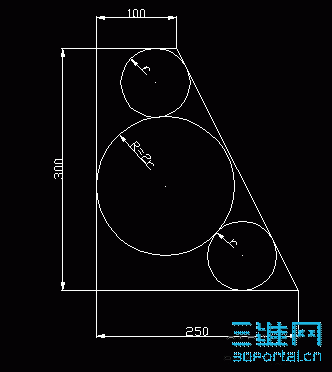

请做做此图.

wang2003 · 发表于 2009-4-19 17:09:27

参照此贴：http://www.3dportal.cn/discuz/vi ... &highlight=2010

czy12 · 发表于 2009-4-19 17:47:43

可以参照.
但并不是一个模式.要做出此题,还得认真思索.
也可算是我的悬赏图吧.做出的请版主加分吧.
HEHE

wcy913 · 发表于 2009-4-20 09:37:48

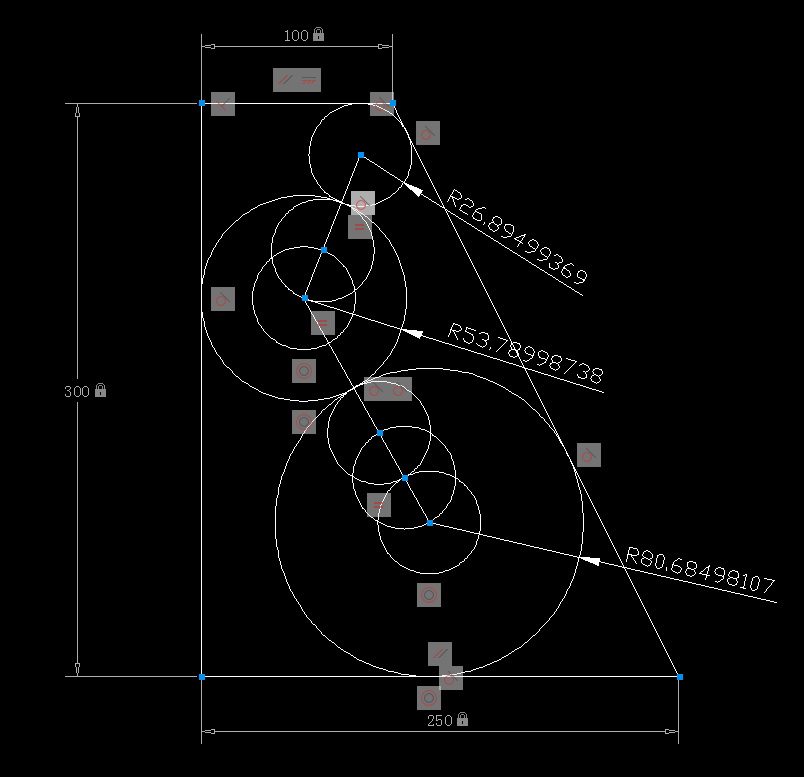

這個辦法非常好用，但是如果修改下可能不好做哦。讓上面園等于3R。如何求解！好像是山窮水盡了。請高手明示。

wcy913 · 发表于 2009-4-20 09:42:21

好像不妥，讓最下面的園為3R才有解。

wang2003 · 发表于 2009-4-20 12:46:03

原帖由 wcy913 于 2009-4-20 09:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif) P( y. |. i" e* H% z
好像不妥，讓最下面的園為3R才有解。

让上面的圆为3R也应该有解呀，只是圆会超出左边那条竖线而已。

ryyhui · 发表于 2009-4-20 14:09:56

ACAD的参数化还是很低级的，
这个图，用PROE的草绘，简单。。！！

gongwen0519 · 发表于 2009-4-20 16:40:51

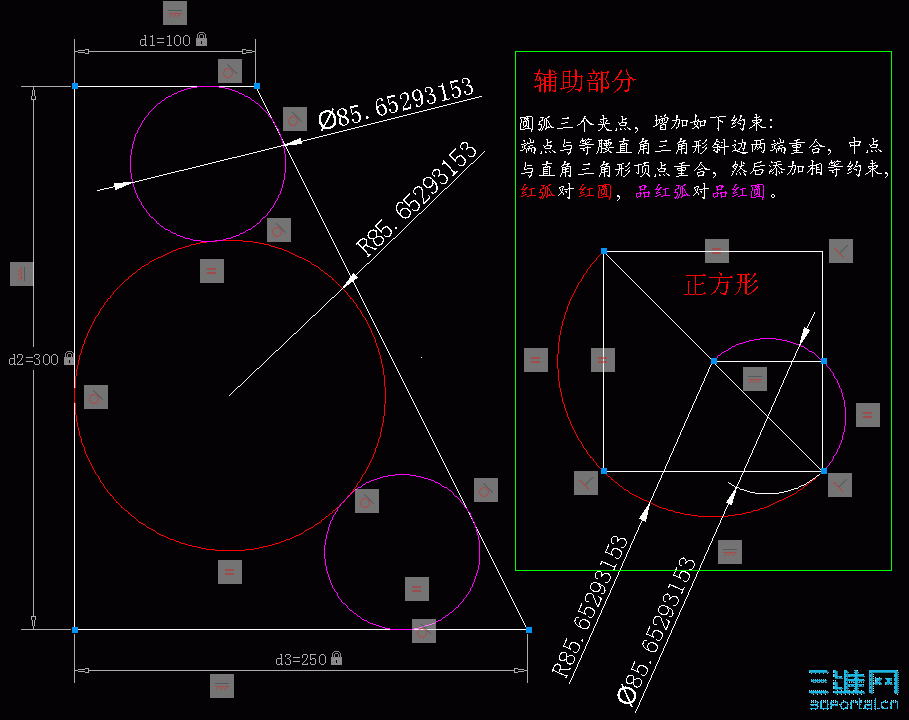

同意8楼的说法，用2010的约束、驱动功能太麻烦，作了一下，需要辅助两个圆弧：


扫街 · 发表于 2009-4-20 17:41:35

提示: 作者被禁止或删除内容自动屏蔽

gongwen0519 · 发表于 2009-4-20 17:49:20

不妨来个演示，与大家共享：

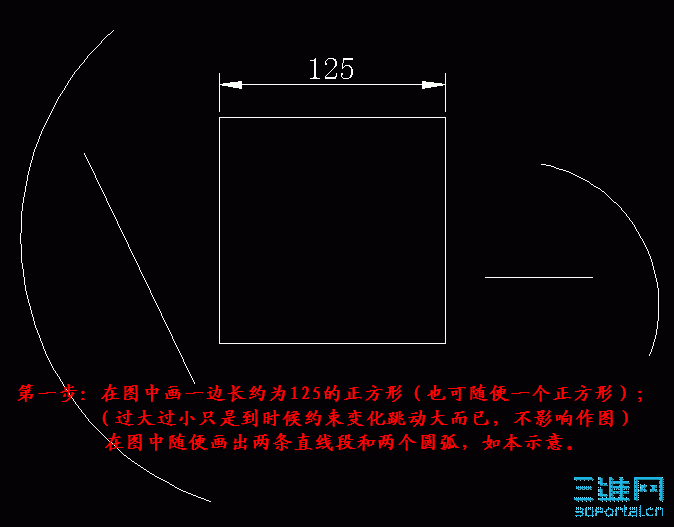

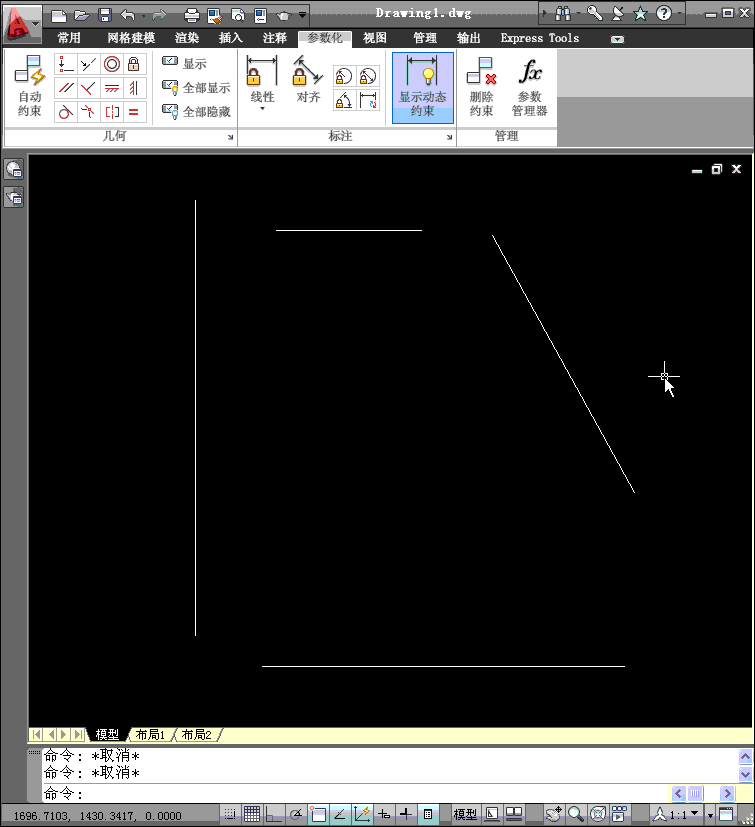

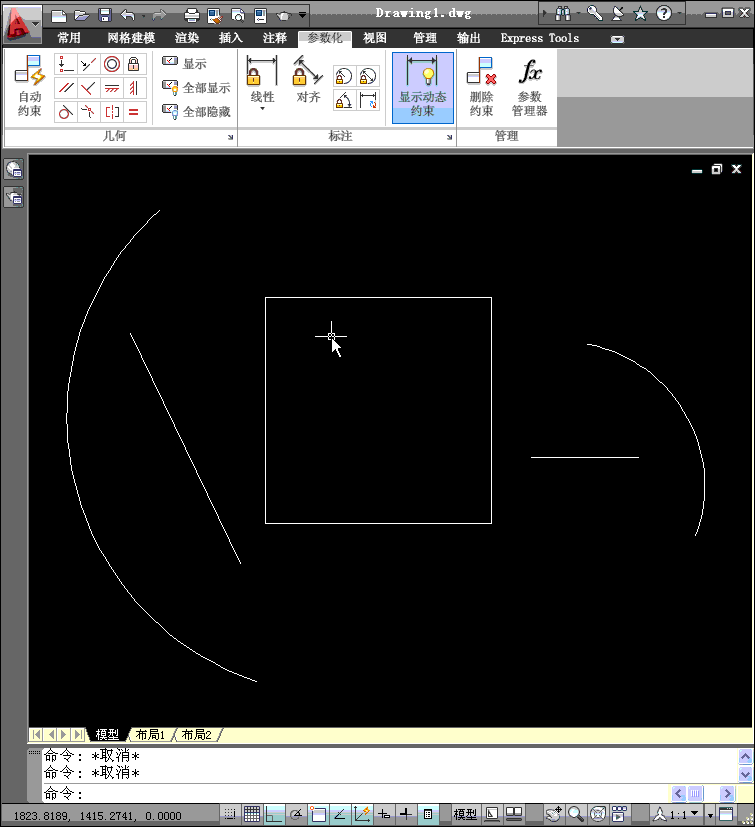

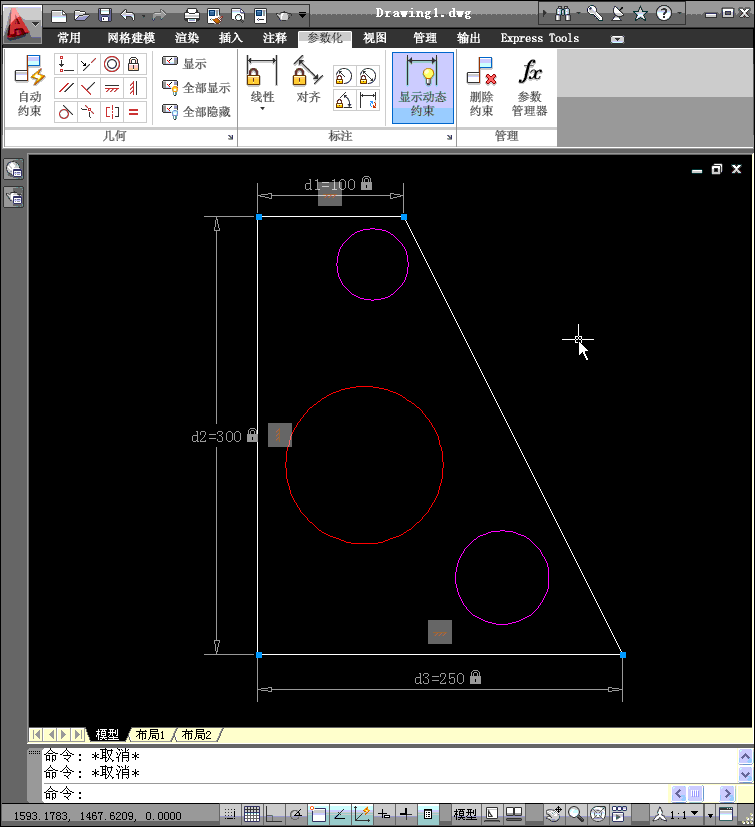

添加垂直、相等约束，添加端点重合约束

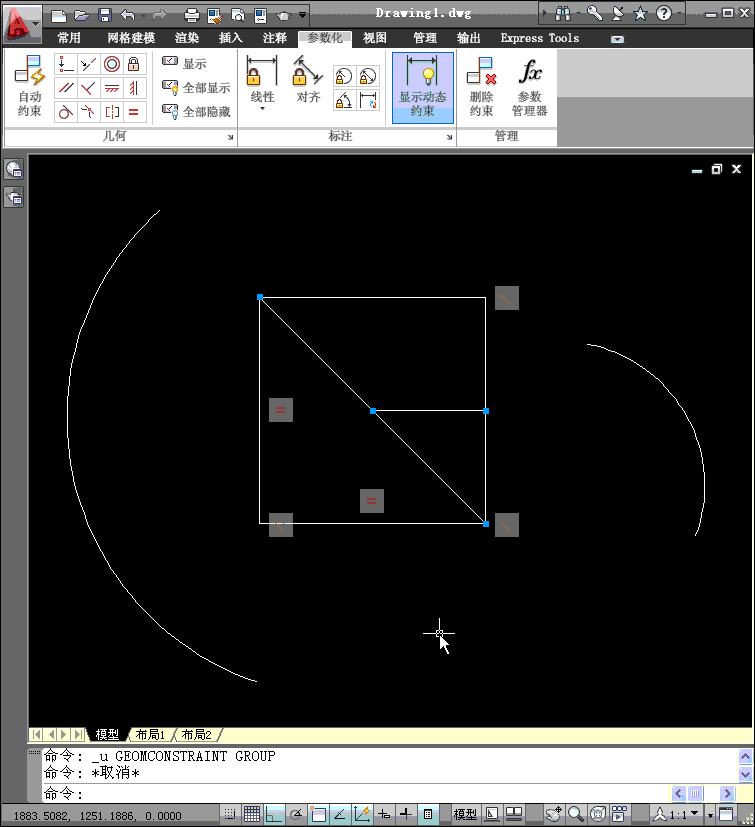

约束及锁定圆弧使之成为半圆


画直线

约束出一个直角梯形

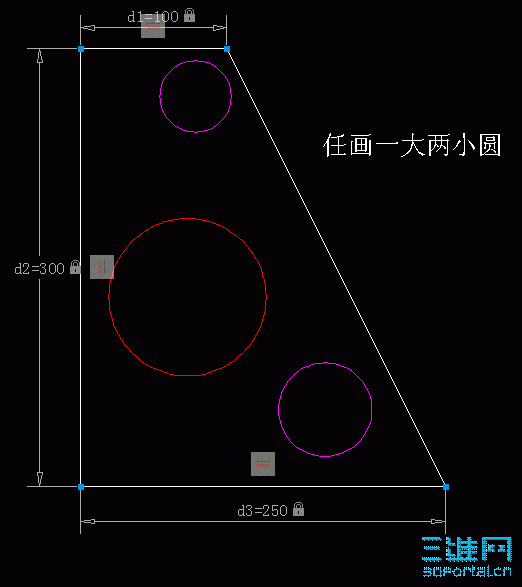

在直角梯形内画圆

按题意要求将圆约束到与边相切，完成大圆与小圆的相切约束，并对两品红圆进行相等约束

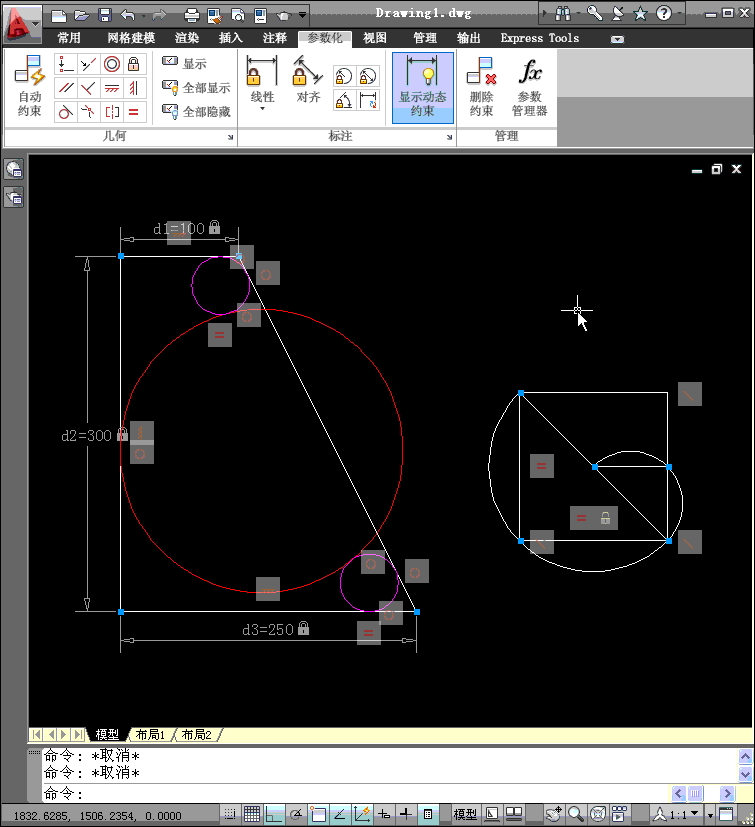

最后，利用相等约束使大圆（红色）与大圆弧、两小圆（品红）与小圆弧相等（半径相等约束），并标注检验，成功！


[ 本帖最后由 gongwen0519 于 2009-4-20 18:05 编辑 ]

wcy913 · 发表于 2009-4-20 18:11:09

老兄，不錯，我也曬曬我的方法

gongwen0519 · 发表于 2009-4-20 18:19:52

原帖由 wcy913 于 2009-4-20 18:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ w, B( Y" u9 n, q7 o1 h老兄，不錯，我也曬曬我的方法

利用相切及等长约束，好！！，比我的简单，赞一个！可惜我发完帖子了，有点见笑，不要紧，大家研习研习，呵呵。

wcy913 · 发表于 2009-4-20 18:24:29

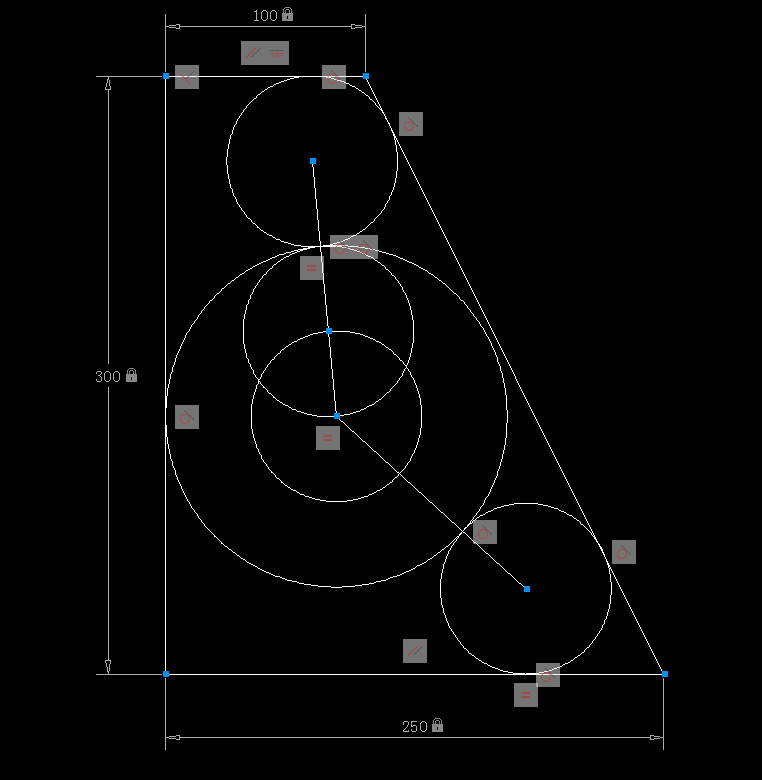

再來個，原來其功能還是不弱。還是有法可依的。

wcy913 · 发表于 2009-4-20 18:26:38

方法多樣化，你的也不賴。數形結合，數學功底很扎實啊。

gongwen0519 · 发表于 2009-4-20 18:45:20

原帖由 wcy913 于 2009-4-20 18:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: d5 ~ w# i4 ~* E" A8 A! ^方法多樣化，你的也不賴。數形結合，數學功底很扎實啊。

可惜圆就一个可以参与约束的点——圆心，圆周用不上（除了相切），直线也只有三个夹点可用（至少在我的机器上某点想要约束到直线任意位置办不到，譬如想把圆的圆心约束到直线特征点外的其他任意位置），所以才弯弯绕。你的方法也需要用到多线段共线加等长才能搞定吧。

[ 本帖最后由 gongwen0519 于 2009-4-20 18:51 编辑 ]

wcy913 · 发表于 2009-4-21 09:05:41

可惜圆就一个可以参与约束的点——圆心，圆周用不上（除了相切），直线也只有三个夹点可用（至少在我的机器上某点想要约束到直线任意位置办不到，譬如想把圆的圆心约束到直线特征点外的其他任意位置），所以才弯 ... [/quote]

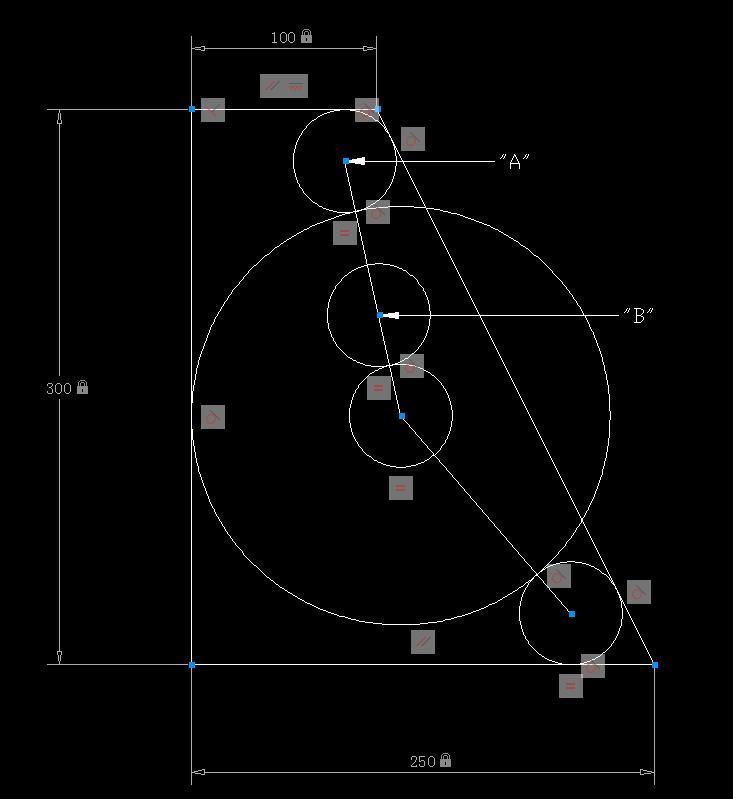

我讲下我的方法：我不晓得你的动画如何做的就麻烦你看图片＋文字

依图;

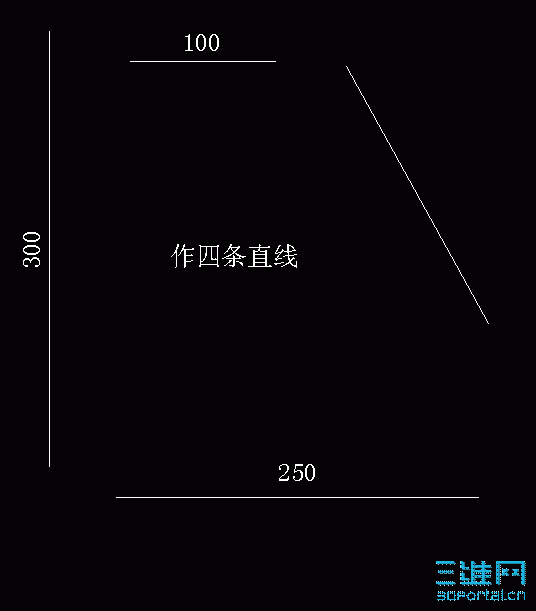

1.三外圆相切每个4边形边，并且两两相切，四小圆等直径，尺寸约束如图。
2 .约束"A","B"圆相切。OK

vkpvkp · 发表于 2009-4-21 11:38:41

CAD2010 请问参数尺寸标注好了，打印怎么不显示啊如何打印时显示参数尺寸啊？

wam5945 · 发表于 2009-4-21 16:15:49

FX表是什么表啊？看不懂呢

gongwen0519 · 发表于 2009-4-21 16:41:47

原帖由 wcy913 于 2009-4-21 09:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 W4 n" B4 j- ~8 Z' x$ |" K: i可惜圆就一个可以参与约束的点——圆心，圆周用不上（除了相切），直线也只有三个夹点可用（至少在我的机器上某点想要约束到直线任意位置办不到，譬如想把圆的圆心约束到直线特征点外的其他任意位置），所以才弯 ... ...

呵呵，原来在约束时选择对象就OK了。

[ 本帖最后由 gongwen0519 于 2009-4-21 17:13 编辑 ]
