这两个弹簧怎么画啊

酷吧kiss咪 · 发表于 2009-4-24 00:01:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

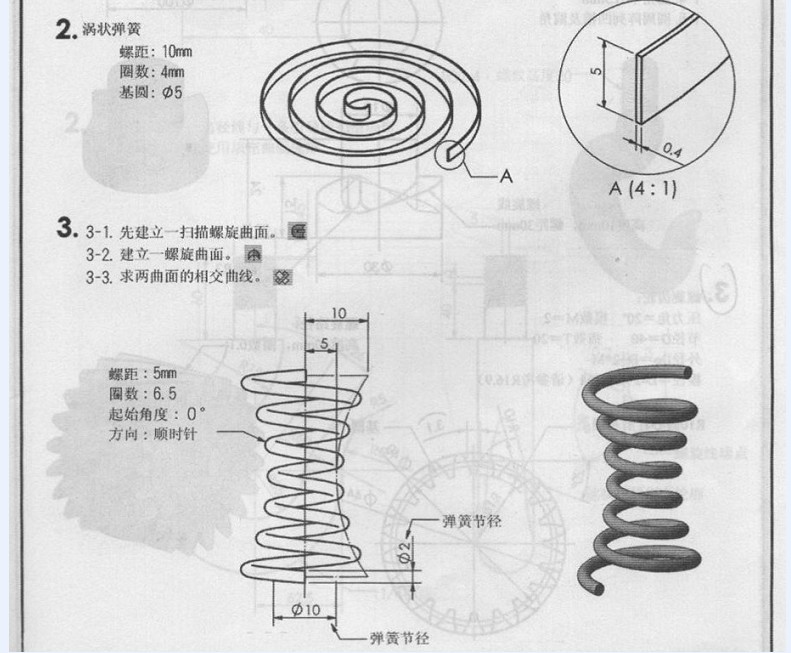

谢谢啦，帮我看看怎么画啊

[ 本帖最后由 msyanzi 于 2009-5-9 23:30 编辑 ]

driver · 发表于 2009-4-24 01:08:11

楼主你的图片里不是有讲解么？

酷吧kiss咪 · 发表于 2009-4-24 07:30:20

是有啊，我笨，还是不会

driver · 发表于 2009-4-24 15:54:54

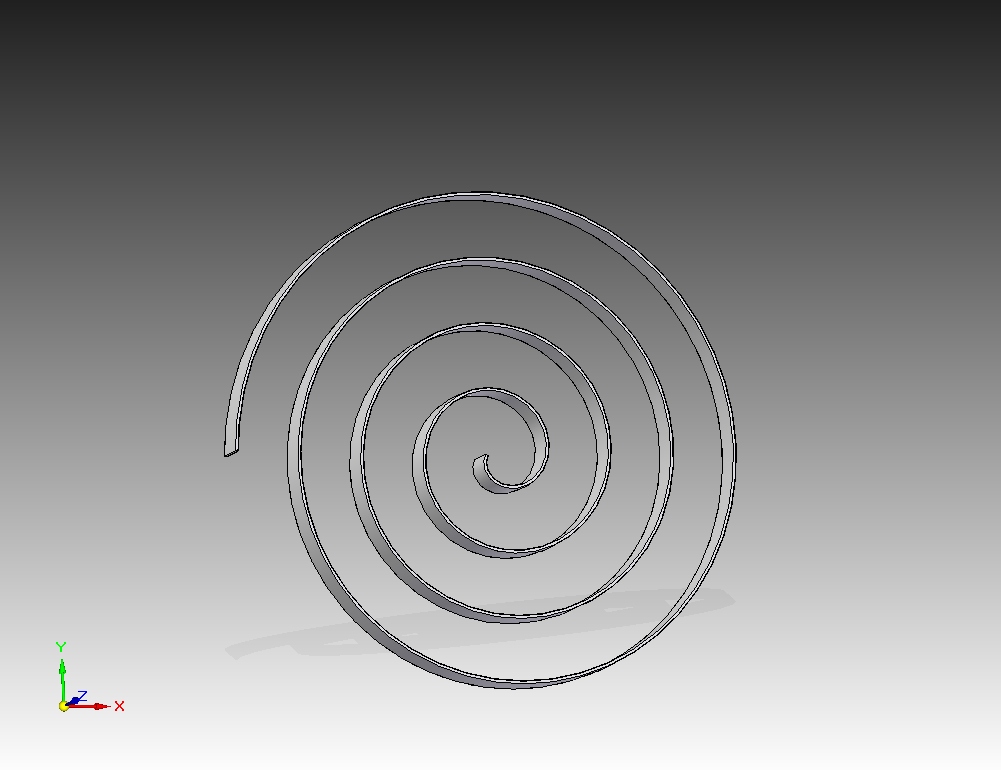

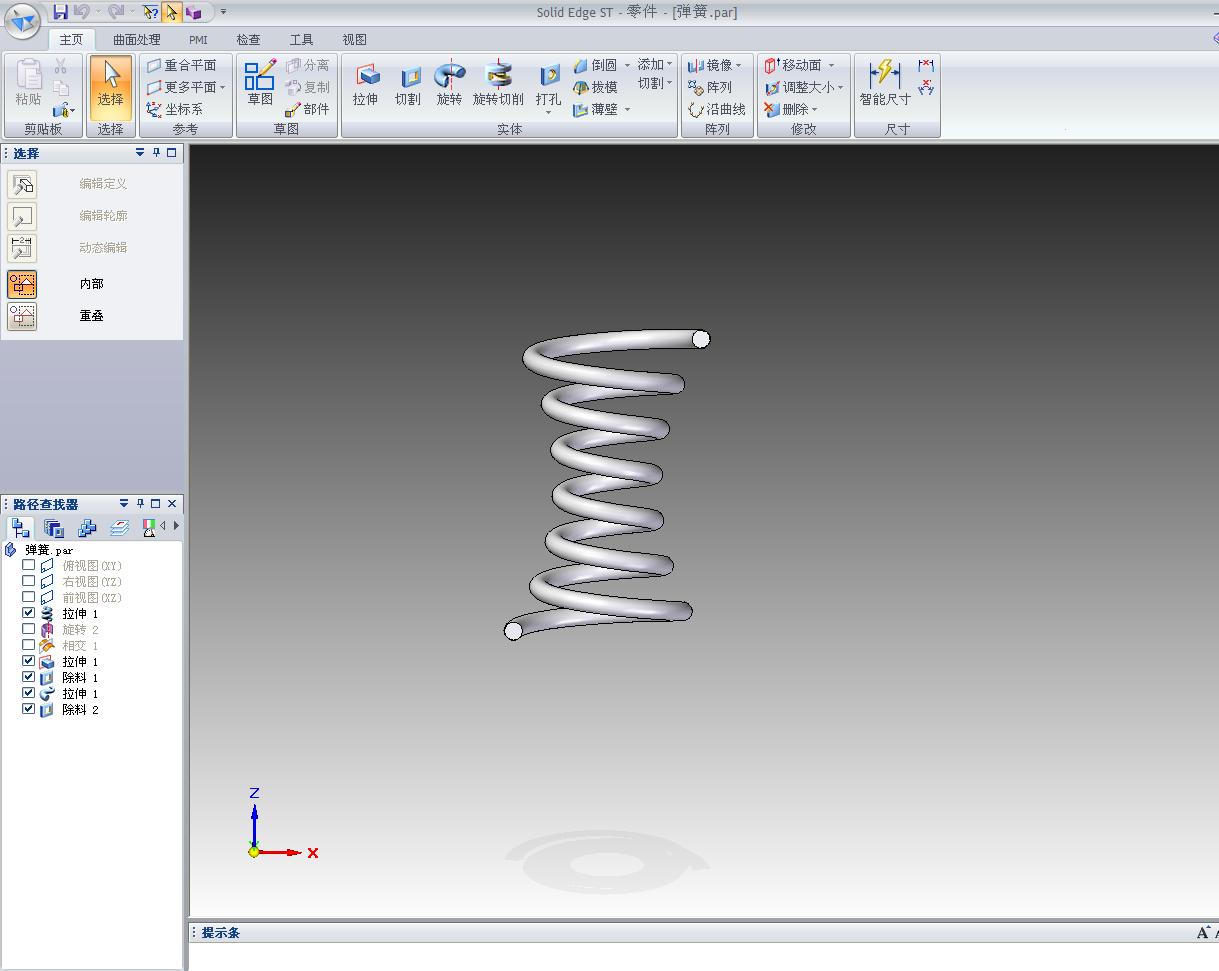

ST 版本
这个会了，第二个是不是也就会了

heyantian · 发表于 2009-4-24 20:32:45

第二个用通用的办法是用那纵向的两条线做个曲面，然后螺旋线做曲面，获得两个曲面的交线即这个最终弹簧的螺旋线，然后画个圆沿着这个线走就是了。

酷吧kiss咪 · 发表于 2009-4-24 23:43:47

非常谢谢哈

zhuzheng927 · 发表于 2009-5-8 11:38:37

辛苦了，谢谢！

huangjiuy · 发表于 2009-5-8 17:27:13

截图也不截个作案痕迹,ST的文件打不开呀

lgp0204 · 发表于 2009-5-8 20:29:33

同意8#楼对他楼的回复，要是那样的话是打不开的

huangjiuy · 发表于 2009-5-8 22:03:40

原帖由 heyantian 于 2009-4-24 20:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 J' d+ X9 B" c c. F1 ?第二个用通用的办法是用那纵向的两条线做个曲面，然后螺旋线做曲面，获得两个曲面的交线即这个最终弹簧的螺旋线，然后画个圆沿着这个线走就是了。

可是螺旋线怎么做呀，能讲得细一点吗？

msyanzi · 发表于 2009-5-9 23:29:51

原帖由 huangjiuy 于 2009-5-8 22:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 O4 r) e f. e, t C& n4 @/ R# W
# ]$ f/ R' }. a7 F# d* ~9 G/ Z
可是螺旋线怎么做呀，能讲得细一点吗？

论坛早就有教程啦。
http://www.3dportal.cn/discuz/viewthread.php?tid=597791&highlight=%B5%AF%BB%C9

driver · 发表于 2009-5-12 23:03:02

没注意低版本的打不开。。。
录了一段视频，4楼图的做法。

huangjiuy · 发表于 2009-5-14 12:01:16

谢谢啦,我学会了
可第二题是不是要好几个步骤才能完呀,要两个文件才能完成吗?关于特征隐藏与抑制让我很是困惑

driver · 发表于 2009-5-14 16:03:26

没看懂楼上的意思。。。
楼上是想一个特征做出来？第二题涉及到特征隐藏和抑制？

huangjiuy · 发表于 2009-5-20 13:38:07

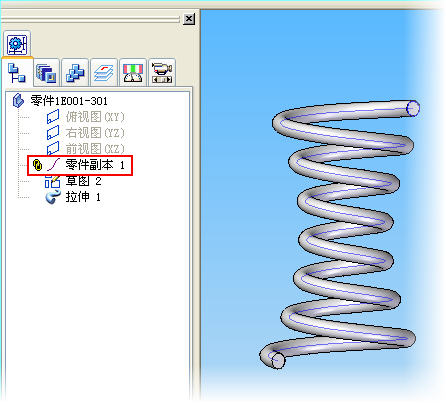

不是,我以为我能在一个文件中就做完,可是没有,而是用到了零件复本,才做好了.还有简单点的步骤吗?

msyanzi · 发表于 2009-5-20 23:47:20

原帖由 huangjiuy 于 2009-5-20 13:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 ~ ?& f% G* a6 w2 u& ?. i3 m
不是,我以为我能在一个文件中就做完,可是没有,而是用到了零件复本,才做好了.还有简单点的步骤吗?

一个文件也可以的。
你可以使用辅助曲面。

driver · 发表于 2009-5-21 09:44:19

5楼已经说明做法了。
不需要引入零件副本，在做出那条曲线的文件中做扫掠不就可以了？

zll30003 · 发表于 2009-5-21 10:45:45

不知道用cad能否画出来，俺试试

huangjiuy · 发表于 2009-5-21 11:13:11

弄了半天,你们都是高手,只说不做的呀

东来 · 发表于 2009-5-21 22:36:17

用PRO/E画压拉扭都还简单,可是异形的就难搞了

qweewq1 · 发表于 2009-5-21 23:24:49

谢谢啦,我也学会了。

:lol:

driver · 发表于 2009-5-22 10:04:08

录了一段视频

yugw5775364 · 发表于 2009-5-22 19:38:14

好资料，谢谢楼主的分享

luckwwbo · 发表于 2009-5-23 14:28:36

应该分两段可以吧我这么认为

JimCai · 发表于 2009-6-17 13:22:49

学习了，谢谢
