新手问题：扫描路径怎么画？

51show

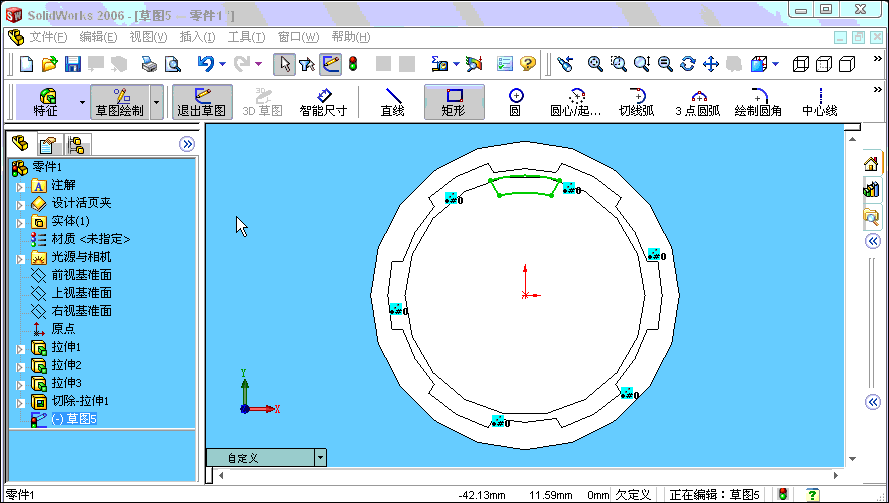

我照着教程刚刚开始学SolidWorks，在图1中草图5想扫描切除出键槽，但是按照教程中的做法，在选择右视基准面后，我做不出扫描路径，不知道为什么呢？
' \. c1 }9 d6 r# g$ W( w图中尺寸无所谓，我只是学习绘图的过程，谢谢！

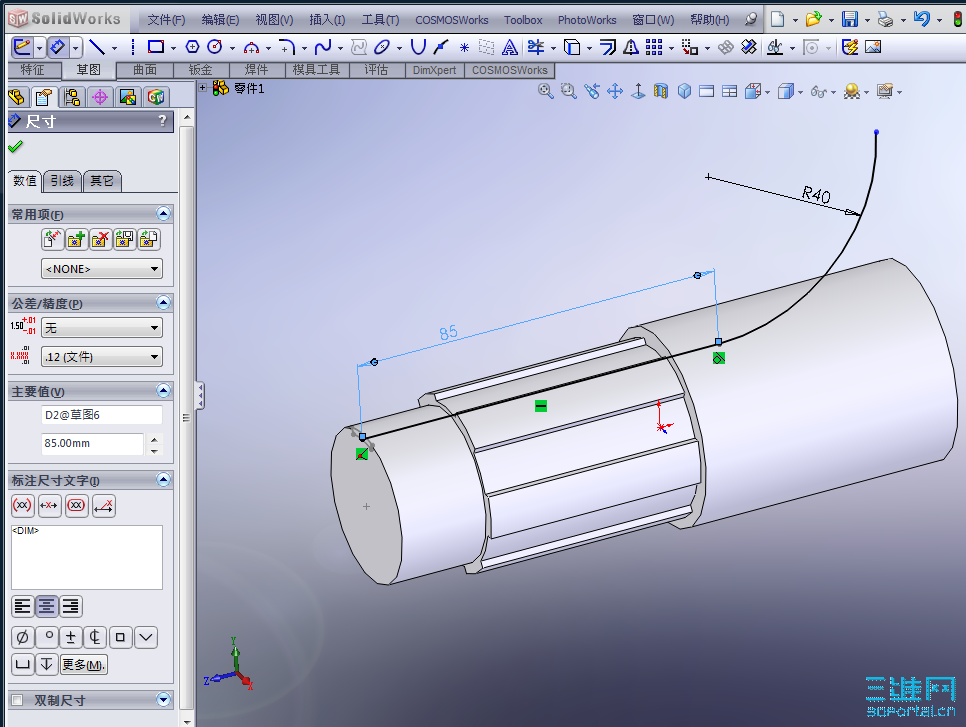

刚刚重新做了下，还是不能画Z轴负向的扫描路径，大家看看我那个地方画得不对？

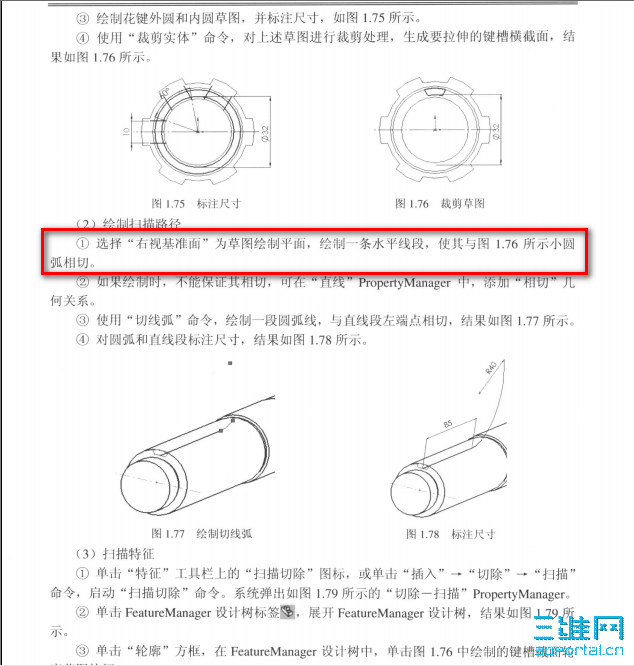

- M& E* y) u5 L$ t1 |1 B# O就是教程中红色框这一步不会画：

) T' U3 }! z+ q' }4 ]$ d' k

! ^  T! c" n9 A) n( \2 O. G( W! A谢谢3#兄弟的解答，我终于会画了，再次感谢！
原来扫描需要两个草图，轮廓一个草图、路径一个草图。
' W+ j' a6 ]/ d. |$ u
[ 本帖最后由 51show 于 2009-5-7 20:30 编辑 ]

carlww

你那‘草图5’貌似有错误，怀疑是没闭合，楼主检查一下

kevin_pcac

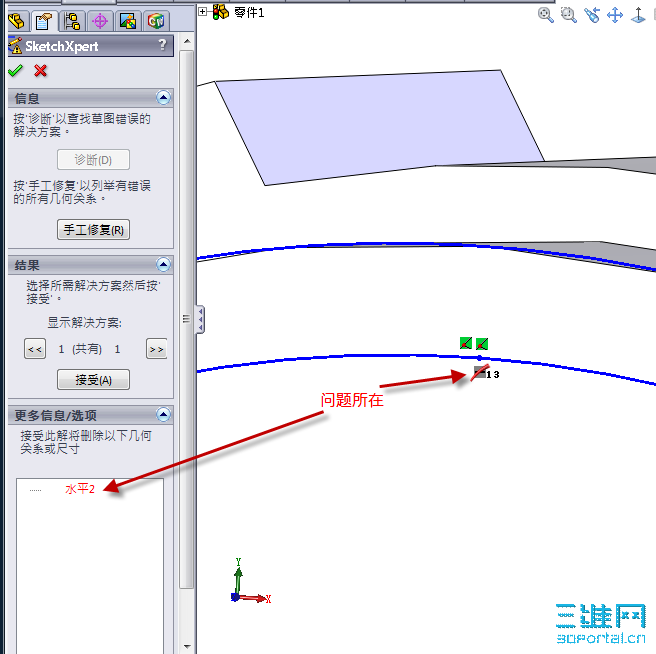

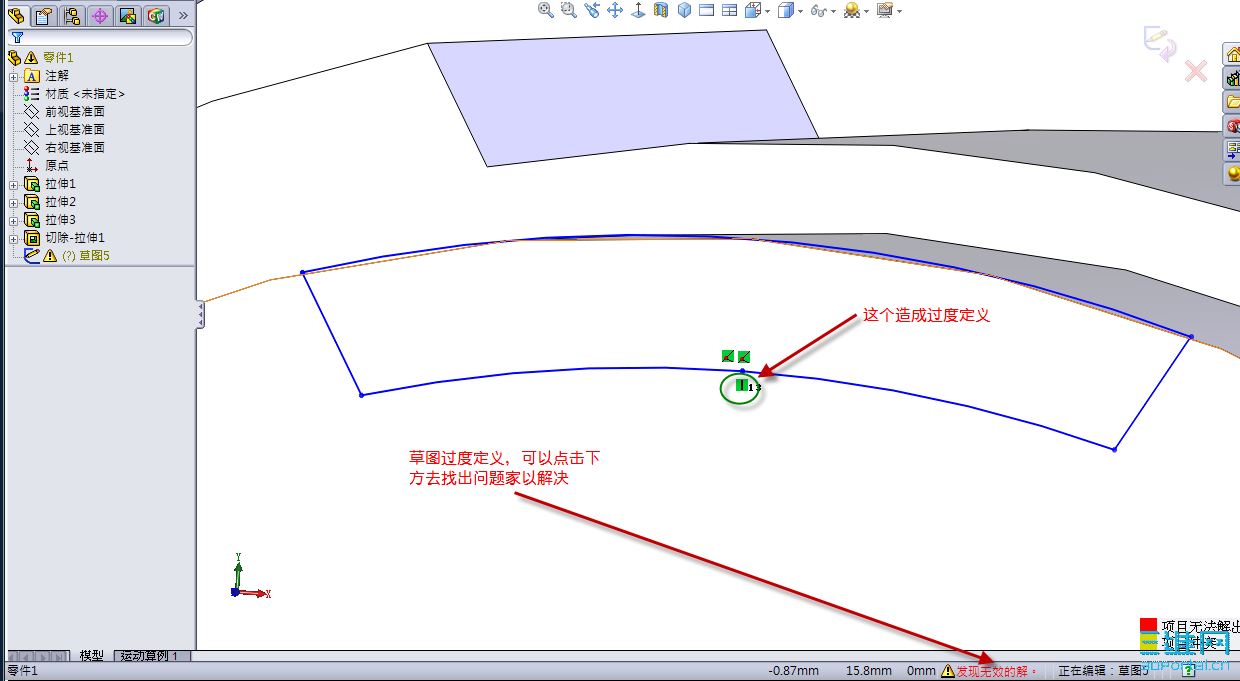

您草圖5的第一個問題是在於過定義！處理方法如下圖！
! D8 J8 R. ]6 J3 _) x9 t7 g


3 E, k" b$ ], m
) S$ Z7 `. _* I. k3 @2 A  y! S第二不清楚您所謂路徑畫不出來的問題！因為以右側是圖繪製草圖沒問題才對啊?
& N  [3 `8 N1 X4 ]- g! _. d' D

第三建議您的草圖5重新繪製，因為其中包含問題，無法產生封閉單一輪廓！而且您的圖形與提供之資料差異很大，不清楚為啥！??
) D; @5 U! i( m( n* h4 _! Q" v
[ 本帖最后由 kevin_pcac 于 2009-5-7 04:38 编辑 ]

51show

谢谢你的解答，晚上我回去试一下。
; m, r/ Z5 l1 d8 M. k至于尺寸相差很大，是因为学习画轴零件，我只是学习画法，教程的轴零件太繁琐了
, L* V1 k6 @' |. d, d我象征性的画了一个简单的三阶轴，重点学习槽键的画法。


终于会画了，谢谢！
! _- f- V% N9 _8 ~原来扫描需要两个草图，轮廓一个草图、路径一个草图。
( c% q: H$ U3 B$ ]6 I$ }
[ 本帖最后由 51show 于 2009-5-7 20:29 编辑 ]

kevin_pcac

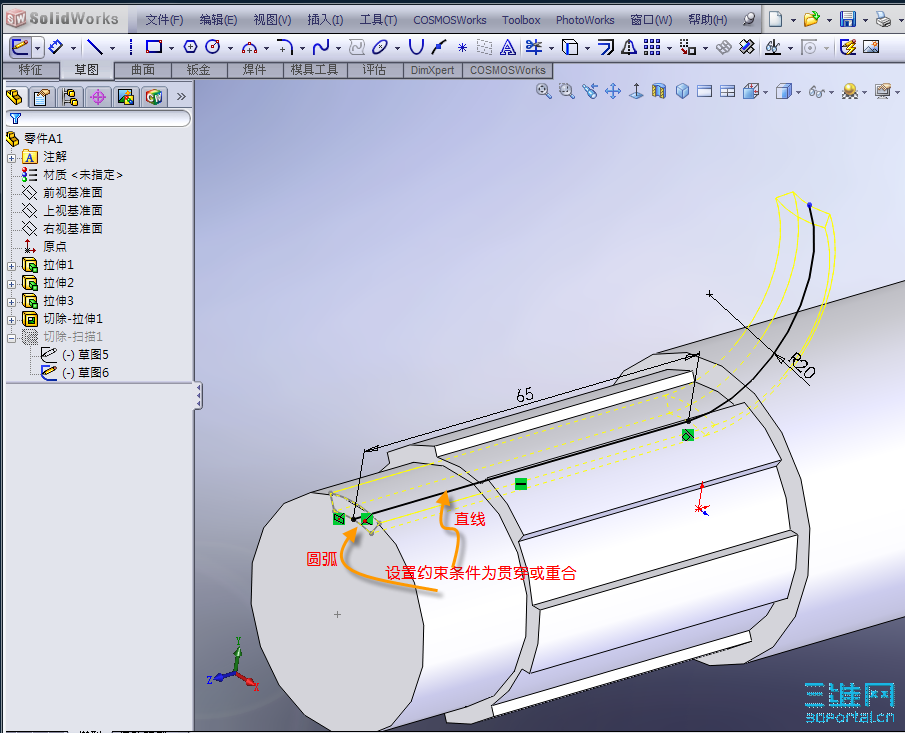

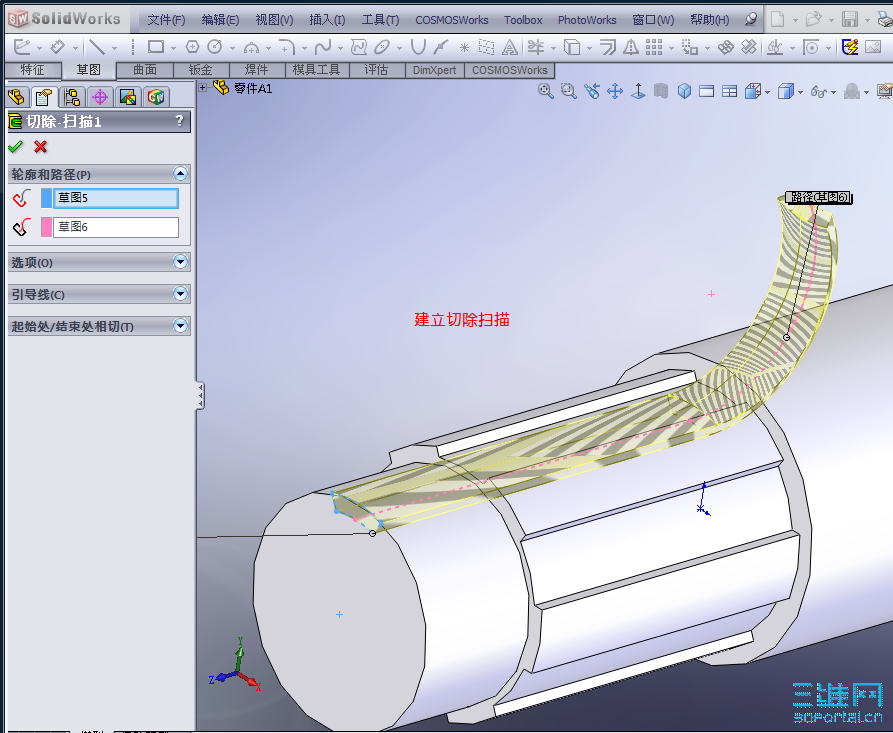

掃描要用兩張草圖來製作，看起來您用一張草繪想建立掃描輪廓及路徑

51show

打扰了，谢谢你啊！
/ P/ ?& e* n; G; e" x4 W* y. Z- W终于会做了。

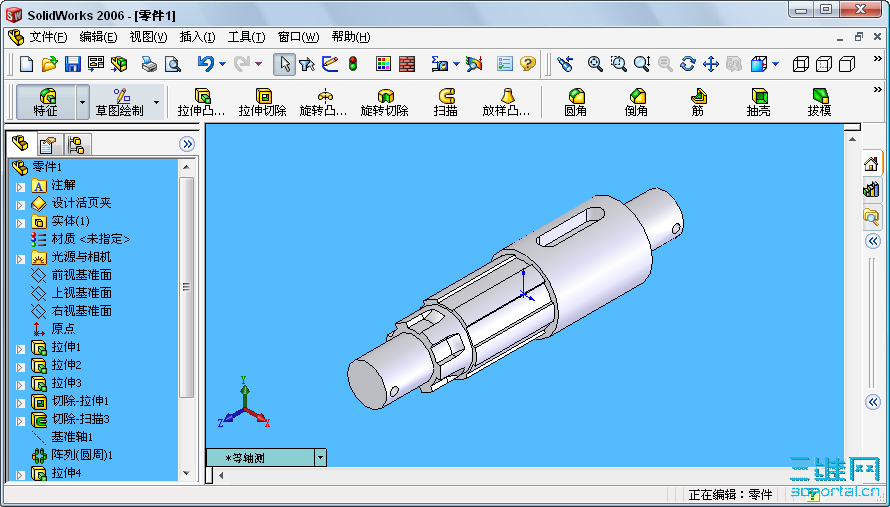

& ?6 P9 r: J. O( S这是第一张SolidWorks练习图，重点是熟悉SolidWorks软件及练习拉伸、圆周阵列、基准面、扫描等命令。
以前都是用AutoCAD画三维零件图，初学SolidWorks还是有很多不适应的地方，希望自己尽快学会SolidWorks

  o) g0 K1 b. A* S[ 本帖最后由 51show 于 2009-5-7 21:07 编辑 ]
