如何测量曲面最高点到平面距离

furiworld · 发表于 2009-5-10 23:31:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位好：
最近遇到个问题：如何测量曲面最高点到平面距离

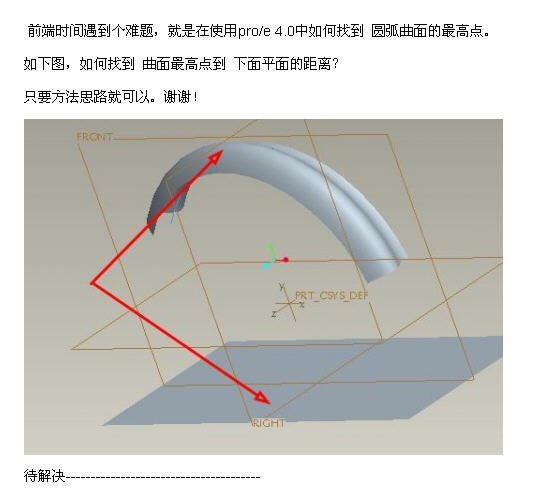

如附件中图片：snap9

[ 本帖最后由 furiworld 于 2009-5-13 23:55 编辑 ]

Arashi · 发表于 2009-5-11 10:41:37

我也不知道怎么才能直接测量，遇上这问题我都是建个简单的平面图添加尺寸来量。。。

zhanglili167 · 发表于 2009-5-11 11:43:09

其实这个测量最难的就是确定最高点是在哪里，并在测量时能选取到最高点。
1. 直接测量，看是否可以量出与曲面相切点与平面的距离。这是最简单的方法，但具有局限性，并非每个类似测量都可以。
2. 在曲面上做点，如果曲面相对于基准面对称，那比率为0.5时的位置就是最高点。然后测量点到面的距离。
3. 这个方法是最没有局限性的，也是最准确的，适合于所有情况。以FRONT向进入草绘模式，然后使用边选取曲面的最外边线，然后做一条与该边线相切的直线，且直线与下面的平面平行，然后测量直线与平面的距离即可。

NINETH · 发表于 2009-5-11 11:44:07

这个问题我也遇到过，默认的测量距离是两个面的最小距离，所以我一般都是采用间接测量，比如在曲面上做一个与平面平行的基准面，然后测量两个平面的距离。

linhw2009 · 发表于 2009-5-11 14:41:34

用测量工具选中曲面和平面，系统就可以给出距离里面的标注可以改的。

xinsunshine · 发表于 2009-5-11 15:35:34

四楼最准确

riyue · 发表于 2009-5-11 16:13:04

四楼的方法最好
对于四楼的第三种方法我是最长用的,因为他精确,就是复杂了一点.
关键是添加辅助线的问题!

对于楼主的意思的可能是想问能不能用测量工具直接进行精确测量,
答案是,简单及规则的可以,复杂一点的不能.

你图片上的,是比较难的!(到2D图内去测量:handshake

zhong85625 · 发表于 2009-5-11 16:27:28

那如果上面那个弧面是个全圆角了，怎么在草图里面确定它的最大轮廓

jorming · 发表于 2009-5-11 16:40:55

我都是在曲面的最高处建立一个点，然后再计算距离。

riyue · 发表于 2009-5-11 16:45:53

楼主要的是最高点到平面的距离,就是全圆角了,不影响呀,只要用参照找到最外曲面边就可呀,

zhanglili167 · 发表于 2009-5-11 20:10:49

原帖由 zhong85625 于 2009-5-11 16:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif& i x' z& k! | e( @4 y: c
那如果上面那个弧面是个全圆角了，怎么在草图里面确定它的最大轮廓

不管是全圆角圆弧还是其它不规则的曲面，在草绘里面使用边命令，选中最外面的边线就行了。

guangwen_d · 发表于 2009-5-11 21:40:30

四楼的观点正确，佩服！

furiworld · 发表于 2009-5-12 00:36:13

感谢 4 楼的精彩讲解，全面。
而且第三种方法是一般没直接办法时候使用，可以解决问题的。（有时候也用剖切面方面找点）

第三中方法，我试了，我的曲面是用样条曲线扫描出来的，到front 平面里面根本不让选择参照最外边轮廓线，奇怪？

xianyi0728 · 发表于 2009-5-12 10:36:00

等待高人解答

zhanglili167 · 发表于 2009-5-12 13:30:13

原帖由 furiworld 于 2009-5-12 00:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif0 _ i% N9 E9 G4 |( B
感谢 4 楼的精彩讲解，全面。
3 |8 U1 G& N( \% y% K而且第三种方法是一般没直接办法时候使用，可以解决问题的。（有时候也用剖切面方面找点）& |8 a3 @9 w- W% e. r8 r; H

. q+ p& Y6 [! T7 d' Z1 j第三中方法，我试了，我的曲面是用样条曲线扫描出来的，到front 平面里面根本不让选择 ...

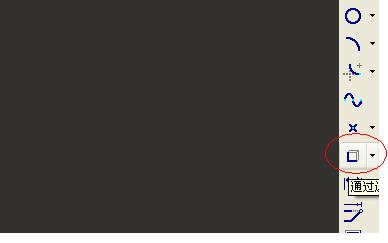

不是要你选择参照，因为并不是所有的面都可以选取为参照。而是“使用边创建图元”命令，如图。
任何面或线都可以用来“使用边”。

furiworld · 发表于 2009-5-12 21:18:05

“选取参照”和“使用边创建图元”结果好像是一样的；如果选择了，在参照收集面板中都会显示的吧！

这个我也尝试了，“使用边创建图元”，结果一样选不到！麻烦高手们做一下，贴个图出来看看。
（1 楼的附件中包括prt 文档和图片说明。）

==================================
这个问题是我之前遇到的，当时问了其他同事，也不行；我想可能其他朋友也遇到过此类问题，所以拿出来，向网络高手们请教，望贴图解答，谢谢！

zhanglili167 · 发表于 2009-5-12 22:50:22

楼上说的确实有理，使用样条曲线扫描出来的曲面在草绘里面不可以“使用边创建图元”命令。
像你的图的情况，还可以使用平面与扫描曲面相交得一曲线。但是确定出最高曲线所在的平面比较困难。需通过扫描曲面的两端建立最高点基准点，通过这两个基准点建一个与FRONT面平行的平面，之后与曲面相交。
然后进入草绘中测量该交线与底下平面的距离。

daiy3648 · 发表于 2009-5-13 08:24:36

我有办法，做个基准平面与待测平面平行，且在曲面的另一端，然后测这个基准平面与曲面的最小距离，然后算算就出来了。。。。

furiworld · 发表于 2009-5-13 23:53:31

感谢各位高手们的耐心指导，大致的方法和思路都已经说的明白了。
再次感谢！

xianyi0728 · 发表于 2009-5-14 08:11:26

貌似20楼才是正解么，太感谢了

jswxlhc · 发表于 2010-3-11 10:36:27

搞的好么复杂干什么！！！！！！！！！1

zhuxiaofeng-2 · 发表于 2010-3-15 15:56:37

四楼讲解的很全面了，关键还是灵活运用
