上回看见一套图纸，图纸中视口为了适应打印的习惯，每个视口的UCS坐标都不一样，都是不同视点，但是同时，它们的指北针也随着视点的不同而准确的指向不同的方向，视点不同指北针也相应随之改变，请问各位高手，这是怎么做到的啊

pss0902

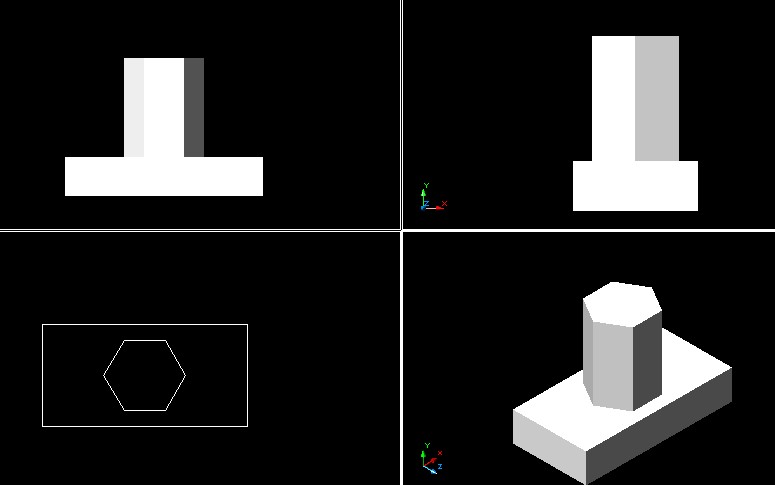

不知道楼主说的是不是附图的效果？楼主的问题是在3D建模状态下，2D工程图不存在视点的问题。 UCS座标和视点不一样不是为了适应打印的习惯,而是为了从不同的角度观察模型。 “每个视口的UCS座标都不一样”，估计不会，只不过是楼主从不同的角度观察模型，连带UCS也变了样。楼主可在CAD 3d建模完成后点视图（菜单）→视口→四个视口（几个视口，随你选），然后用鼠标点分别在各个视口左击，使那个视口激活，再点视图（菜单）→三维视图，在里面的各项项选择你要的效果，点视点设置进行视点设置可更精准地从任意角度观察模型，每个视口也可以分别进行缩放。这里要说的东西太多，楼主自己试试，慢慢体会。

rongjian

楼上所说有是在模型空间的操作，在图纸空间里的操作基本与之一样：
新建好视口后双击激活视口，执行菜单：视图→三维视图→选择你要的选项。（此时的操作并不会影响到其它已有视口的UCS设置）
在以下贴子有一个教程，楼主可以下载学习一下。
怎么在一张纸上打印出CAD二维与三维图
