本人对模型与布局的经验教程-绝对算高手级别

haydnrawen · 发表于 2009-5-19 23:19:09

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

这是我个人的经验分享,你学会了这个,我想你应该进入高手行列,因为,很多人都不知道这个运用的,但是这个运用绝对是高手级的!
用过CAD的朋友都知道,CAD有模型与布局这两个窗口,但是一般的人正常使用的是模型,不知道布局的真正使用意义,其他的说明书也不是解释很清楚,我对cad的二维还是比较了解,现在我把对这两个不同的地方与运用介绍给不了解的朋友,希望对他们有所帮助:

一般在人的解释是:模型是用来绘图,布局是用来打印的窗口,我开始也这么认为,很少用到布局的,绘图与打印都是在模型里面操作.

如果是一张图,那当然很好操作,但是如果是个装配图,有很多子零件图,我以前的画法是,每一个子零件图自己保存一个文件,这样的结果是,会有很多张的子零件图,在绘制装配图的时候,往往要参考其他的子零件图,就要打开来打开去的,很不爽!

  如果在同一张图里面同时绘有装配图和子零件图,那就不会用打开来打开去了,但是这个时候,如果你想打印,没有都要选择图形,设置不同的打印比例,就很不方便,这也是我开始为什么一个零件保存一个文件的来由.

  但是如果运用了布局就不一样了,在布局里面你只要选择你要打印的图纸零件,这里有一个技巧就是,你打开布局的时候,双击一下那个方框线条,就可以放大缩小图纸,再次双击就锁定图纸,即使你模型里面有上百张图片,比你锁定就是那一张,那么这张比例你可以设定,图框等.同时布局的名字你可以改为你的零件图的名字就行了.

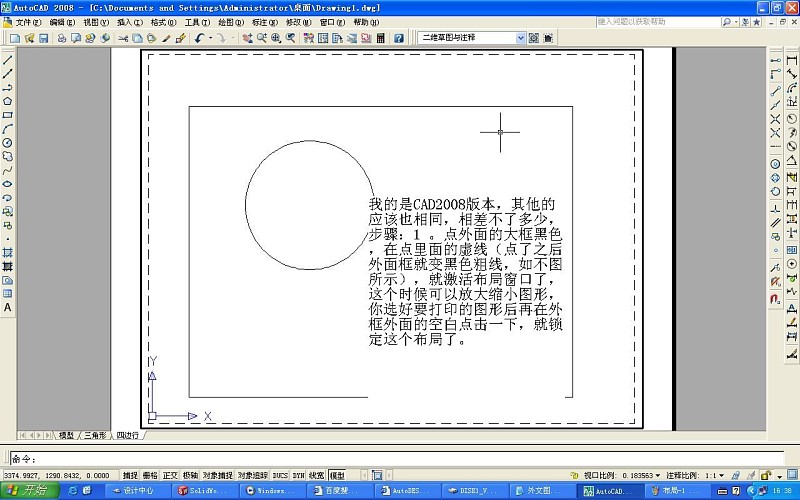

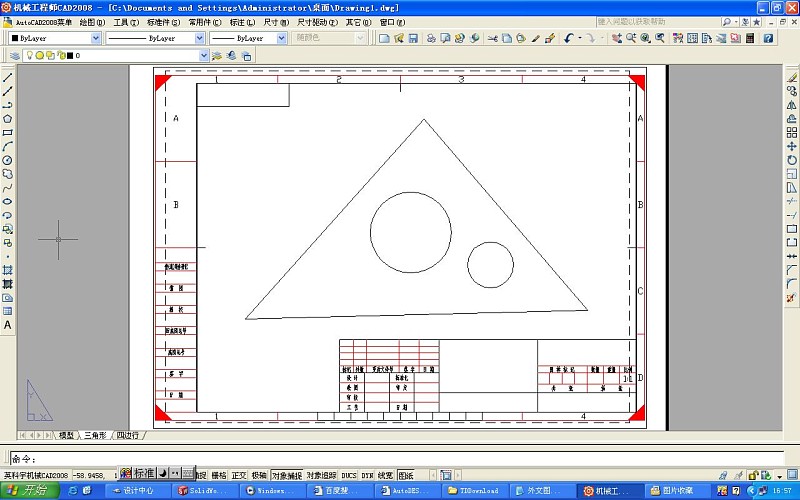

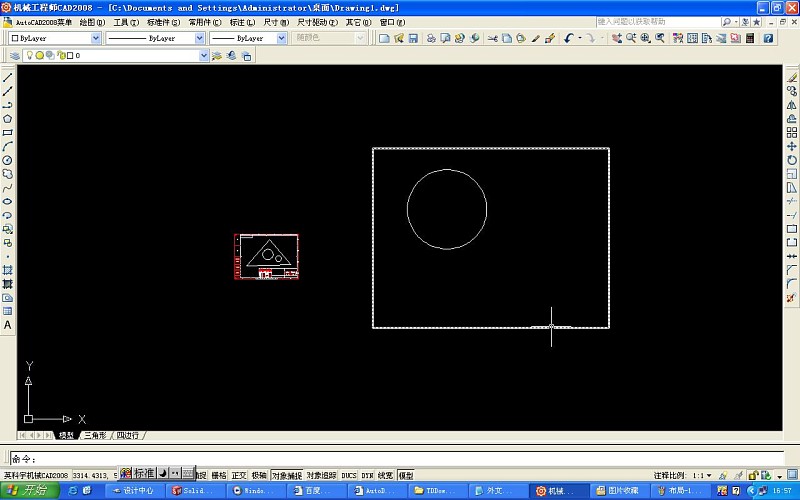

我上传的图片,第一张是空间模型,我画了几个图形

  这就是所谓的在模型绘图,在布局打印出图的意思!

baojiaxue · 发表于 2009-5-19 23:25:11

很少用这个功能，谢谢介绍

haydnrawen · 发表于 2009-5-19 23:42:55

呵呵,不是很少用,而是很多人不知道怎么使用,不是我吹牛,我原来都问了好多次,人家也解释不清楚,我经过不不段研究才知道这个运用,说真的,知道这个运用是很好用的,我现在都不用cad了,有PRE或者是SW所以分享给大家,也许对大家有点帮助!

5585471 · 发表于 2009-5-20 08:45:23

谢谢介绍，不过还是不会用，感觉打印用窗口也很方便

haydnrawen · 发表于 2009-5-20 09:31:17

布局好在那里呢?其实就是,如果在模型窗口里面画了很多的图,你要打印的时候不知道去那里找(比如说你画个几百万张图纸),布局就好在,你画要一张图纸后,就到布局里面将画好的图纸锁定,给它起一个名字,要打印的时候你就找你起的那个名字就好了,同时图纸也便于管理.

      是一套的图纸都在同一个模型窗口里面画,打印的比例总不一样,还有就是我说你在同一个模型窗口里面画的图多了,要打印的时候找很不方便,而且还要从新设置打印图框比例,比如说你打印装配图也许是A1的图纸,等你打印零件的时候是A4的图纸,这个时候你要从新设置打印比例,这不是很麻烦吗?

   比如说你打印了A1后从新设置再打印A4图纸,等你打印好A4图纸后,你发现A1的有问题,想从新打印A1这个时候你又得从新设置图纸,如果你用布局就不一样了,A1的图纸你设置保存后就可以一直保存,只要你在模型中不移动位置,不管你怎么改,在布局中的打印位置与设置是不变的!

wg306 · 发表于 2009-5-20 09:35:27

所谓布局,就是一种格式,在模型中,由于比例的原因,要确定字体,箭头等等的大小非常麻烦,采用布局可以把这些东西规范化,以保证图面的一致性,在大一点的企业中,关于布局的各种模块应该由标准化部门提供,

lvyh168 · 发表于 2009-5-20 10:29:29

谢谢介绍。这个功能真的不错

czy12 · 发表于 2009-5-20 18:08:37

布局,大家都在用.而且有人用得超级熟.

ahu · 发表于 2009-5-20 20:46:45

我一直是用模型出图，对布局也一直没有搞明白是怎么回事？
是不是在模型中画图都是1：1的，然后在布局中修改比例？

_xiequanfu · 发表于 2009-5-20 21:24:54

还是不知道怎么使用

maoyangmy · 发表于 2009-5-20 21:55:45

对于机械设计布局用处较大，但工程设计用处不是很多

ldjlejok · 发表于 2009-5-20 23:44:55

布局最大的好处就是可实现多视口打印，这是模型出图做不到的

shirley_qh · 发表于 2009-5-21 00:00:54

既然是高手，俺就学习学习，不差时间。

rongren · 发表于 2009-5-21 02:47:29

Basic function?

rockston · 发表于 2009-5-21 07:13:45

其实也比较麻烦的,老是要调来调去

crystalcm · 发表于 2009-5-21 07:55:29

我一直在模型中绘图，布局出图，很方便的，特别是零部件多的机器。

细看涛生 · 发表于 2009-5-21 10:39:22

建议楼主多看看帮助文件,充份理解什么是布局.
在布局中,双击视口框内部,是进入了模型空间,此时你的所有操作都是针对模型空间,当然也就可以对它进行缩放和平移和修改图形等一切在模型空间的可用操作.再次双击视口内部空白区域,不会有任何反应.……当然，要是击中图形对象，跟模型空间里反应是一样的，记住，此时你就在模型空间……楼主所谓的双击锁定视口，其实是双击视口框外部，此动作将切换回图纸空间，不能再对模型进行操作。要锁定视口，08及其以前版本，可以在特性面板中进行，08之后的两个版本中有了工具按钮。区别在于，嗯，还是先不说了吧。
即便是只有一张图（在我看来，一个文件一张图本来是天经地义的事情）也应该用到布局，因为这还跟其它很多强大而实用的功能相关的，比如图纸集、发布等等。
另，12楼。在模型空间一样可以多视口打印。

lingzi1018 · 发表于 2009-5-21 10:55:51

有必要这么麻烦吗？

haydnrawen · 发表于 2009-5-21 14:21:37

提示: 该帖被管理员或版主屏蔽

sunnyoldman · 发表于 2009-5-21 17:19:31

讨论问题各抒己见，请文明用语。
我们公司用PCCAD2008，根本就不用布局，所有功能也都能完成。
另外，所有的图纸都在一张装配图中画，对于图纸管理可能比较麻烦，对于生产的ERP管理肯定很乱。

[ 本帖最后由 sunnyoldman 于 2009-5-21 17:33 编辑 ]

huangxiao1971 · 发表于 2009-5-21 17:20:11

所谓百家争鸣,才有进步,楼主也不用这么气愤!

陈东畏 · 发表于 2009-5-21 19:11:27

看了此帖，终于了解布局的妙用，感谢楼主

感悟人生 · 发表于 2009-5-21 21:10:39

以前从来都没用过，学习，尝试一下

great829 · 发表于 2009-5-22 00:43:23

学习了，谢谢
我能提取模型中的数据点。请问我在布局中画的线，在模型中是不显现的，但确实存在，我想提取坐标点数据，如何办？

guoguooo · 发表于 2009-5-22 10:51:41

以前和目前我均在模型中绘图，在布局中设置图纸的打印模式。模型中可以绘制好多个图纸，只要在布局中一一打印就可以了！同时，一个布局中可以打印1－4个视口。
