派生草图怎么旋转、翻转？

ouditianna

我想把一个草图应用到多个面，于是用了派生草图。不过派生过去之后只能移来移去，怎么也找不到办法可以把它整个沿着某条线翻一下。
5 N& B2 D- V) m! R& m3 n6 [如果把某个点和原点重合起来就可以转动，但是转起来也很诡异，整个坐标呼啦啦的翻，不在同一个平面内转。这又是为什么呢？
在线等高手赐招！多谢！

danilso

右鍵點派生草圖選解除派生關系後再旋轉草圖.

ouditianna

多谢老大
因为新平面上的草图必须绕着y=x镜像一下才能用, 其它都完全一样, 所以才想着用派生. 派生图既然可以设置两个参数（作为整体的平移、旋转），是不是也有可能绕某条线做个镜像呢？我还想着绕到前视基准面的背面去插入派生草图，再在面内旋转，但是..好像也不行啊。
$ k& x9 L6 S5 j5 H
' X1 s" O0 o6 S要是草图复制可以完全保留几何关系和方程、参数等信息就好了。但是搞不清楚它到底保留了什么不保留什么----黏贴、对齐草图之后总有些东西变得没定义了。不知道老大对此有没有什么解决之道?

ouditianna

多谢回复
我尝试了一下解除派生关系，但是图中的几何关系、尺寸全没了。这样去翻转（用镜像工具）的时候总觉得有个问号：它的坐标数值是怎么定义的，一旦翻转、旋转是不是还精确地沿用最近一次派生过来的数值？而如果重新标记尺寸和几何关系的话又达不到提高效率的目的。

danilso

你的問題要用複制草圖這方法解決
點要複制的草圖下拉編輯選複制
. g6 D6 o% d7 m% I& p  [9 Q7 U6 m選要貼上的基准面貼上尺寸約束全在
5 {* b* Y0 _* `8 a3 J: d: Z  C. w0 t編輯該複制的草圖選線段鏡射不複制就完成了
7 [  o. ]0 n; X- u, a: N( w9 v但鏡射后的草圖尺寸約束全沒了怎辦?
+ I' K% T" F3 g# k0 [& v9 `& d" d有個方法
2 D. ]7 G, N& U" p: }8 _) k, `鏡射時選複制鏡射完后兩個線框都有尺寸約束
9 f, `+ N. s4 k9 z$ I; }把原來的線框改成建構線就可以了.

複制后尺寸在
( o& _: G1 P1 d0 o$ A$ i

& B$ A( o. Z, c: }, b2 T9 g; _: P  ~- I鏡向后沒了
% Q( n2 U$ K$ x2 a


' p+ @5 O) [: i
( }. e& j* r: O1 _, E+ ?
0 q: f) z  `  J0 R- l% C[ 本帖最后由 danilso 于 2009-6-2 10:58 编辑 ]

ouditianna

原帖由 danilso 于 2009-6-2 10:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ ?+ ]3 I# s; ?/ ]你的問題要用複制草圖這方法解決
6 t5 d; |+ a0 ^+ t" T+ E點要複制的草圖下拉編輯選複制
選要貼上的基准面貼上尺寸約束全在
5 j8 o5 O8 W" B. B2 F7 F編輯該複制的草圖選線段鏡射不複制就完成了
# F8 L( c) S2 }! v但鏡射后的草圖尺寸約束全沒了怎辦?
7 e% n' J2 w4 e; s1 U% C) C有個方法
/ l4 z5 G$ j' R9 j4 f) W鏡射時選複制鏡射完 ...

4 D9 [. w0 ^" {$ b
) q6 F( \$ L6 g4 O7 Z" i$ @& g# C1 R回danilso，
5 x  q7 q3 P+ s# b4 `& |# e@@...

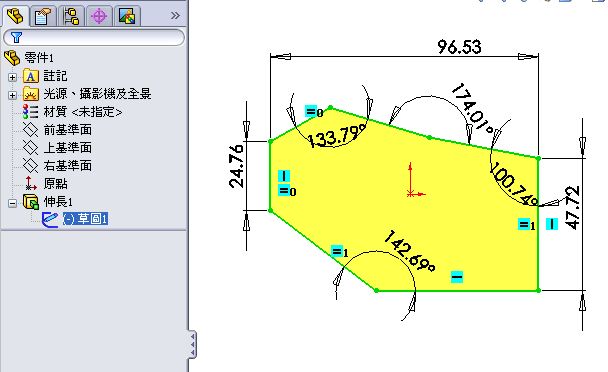

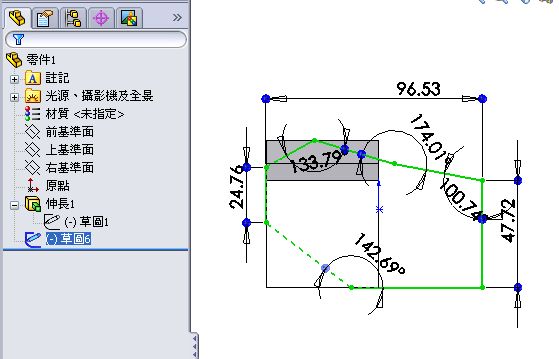

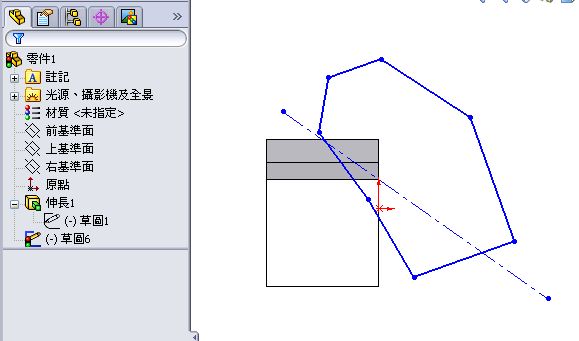

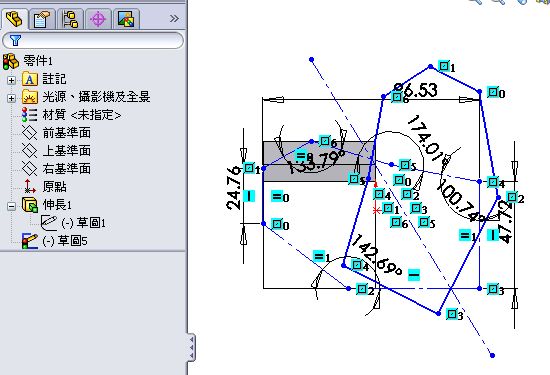

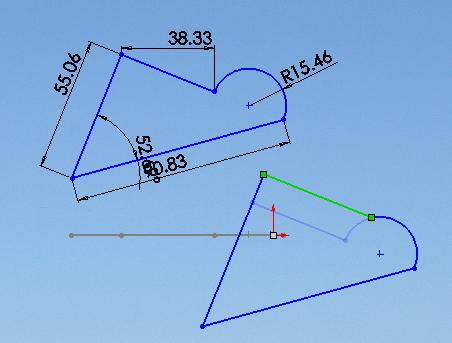

$ m" i( `3 F* \起初以为你的方案跟我常用的一样，但是仔细看了之后有一个差别：黏贴的时候是点中基准面用菜单命令黏贴，而我是在基准面上打开草图之后才黏贴的。不料这样一来就会丢失部分尺寸和几何信息（附图右下角所示即为打开后黏贴的结果）。
多谢多谢！
. p# e  X. M2 V5 H1 d
0 z$ k+ X7 E- f# M$ I0 x; _另外关于镜像的技巧也很不错，感谢分享！

danilso

因為不是很了解你所謂翻轉用鏡向來作不知有沒有幫到你.

FISHMANFU

使用“工具”-草图工具-修改   就可以翻转和镜像及移动，关键是用鼠标找到派生草图的中心点，鼠标箭头在中心点的时候，按下左键拖动中心点到适当的位置，移动鼠标当反馈的图标上的右边有镜像图标就右击，或者有对称图标也右击

0oojia

左键选中派生草图-工具-草图工具-修改-弹出修改草图对话框；鼠标移动到屏幕派生草图L型符号附近，注意观察屏幕鼠标右键，有旋转符号，翻转符号等。由于派生草图是和原草图有关联的，故只可在派生基准面上实现旋转，翻转等操作，利用尺寸关联完全定义草图，但尺寸不可修改的。
