排球的标准三维建模方法

rogboy

99年搞过SW，后来一直用Pro/E，现在重拾SW，SW已非常强大了，原来用Pro/E做过足球，现在想用SW做排球，却料做排球的人非常少，而且还是用其他软件做的，复杂且不规范。今天我用SW做排球啦！

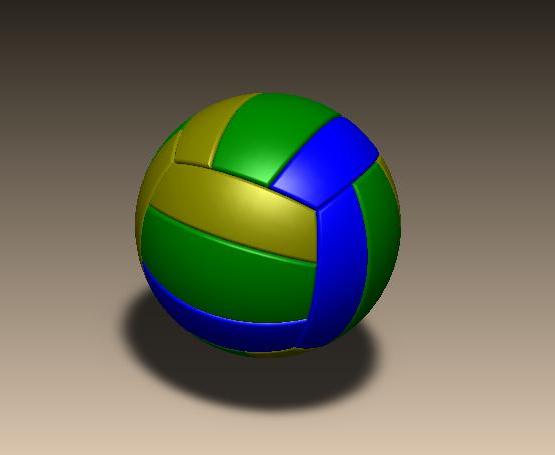

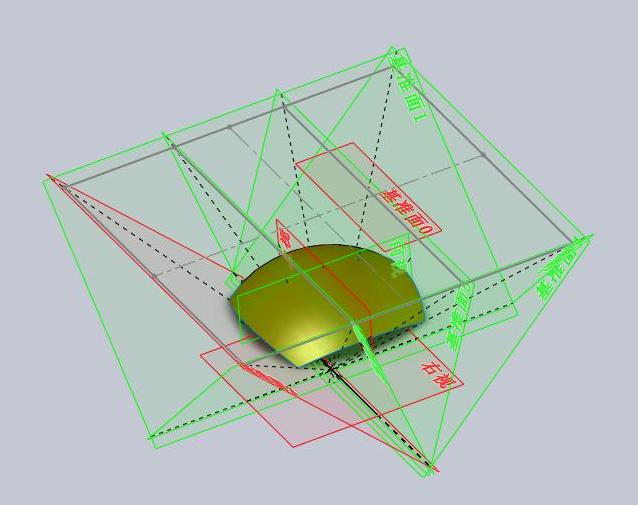

1.作右视平行基准面0，距离150
! q/ F" k( Y' }4 }' }( A2.在基准面1上作草图，边长300正方形，并平均分成三个长形即300X100
, w" T; b7 O* C4 P6 L3 M3.分别以正方形的四边与原点作4个基准面1-4，,和两个平分线与原点作2个基准面5-6
5 Y/ d% y8 U5 l/ R0 w4.在上视图中作草图，对称旋转成半球曲面，SR100，成形方向靠近基准面0
5.用基准面1-4分别剪裁球形曲面，只留最中间部分，即得整个球体的1/6.

/ n3 ^# J0 \" @. X

6-1.可以要将剪裁面用基准面5-6分别剪裁分成三个部分，形成三个文件上，分别进行曲面加厚5，并采用面倒圆角R3，并着色。将三个文件再组装成球体的1/6，最后就不用说了，再组装成球体即成。
6-2.也可以直接将5得到的曲面加厚5，再用基准面5-6与实体形成两条分割线，利用两条分割线分别扫描圆角R3，其它边分别倒圆角R3，再组装成球体。
4 m9 f, l+ I0 \8 U9 h

球体也可直接生成实体进行切割，大家可以试一试哦。

[ 本帖最后由 rogboy 于 2009-6-3 10:11 编辑 ]

qls

学习了，楼主的建模水平很高啊！谢谢

FISHMANFU

生活中的东西看起来简单，做起来有难度呀

rogboy

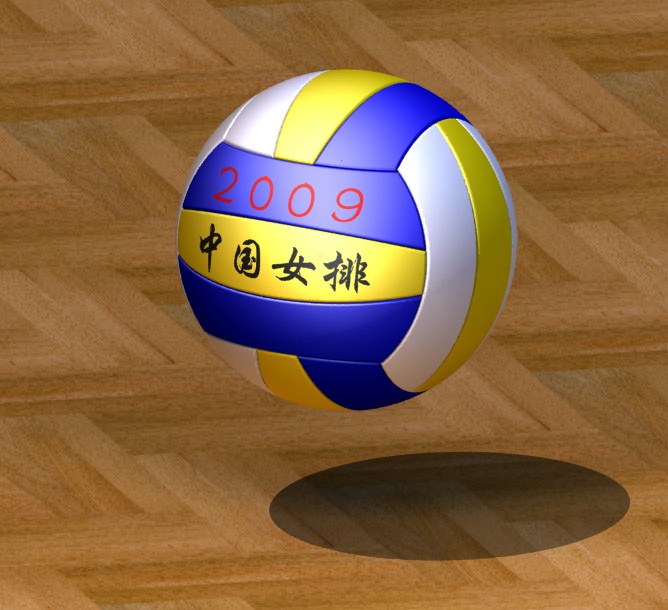

三种皮可不是等宽的哦，注意呀，好多人做的是均分的

junjun1986

我觉得没那么复杂，只要让每片的长度和宽度凑成180度就可以。其他尺寸就自己定了。

rogboy

5#，可以那么做但不标准

xuxinzhi2006

学习了楼主的排球的建模，谢谢！

NUIXT

我安照楼主的指导做出排球了，谢谢楼主分享啊。

rogboy

太高兴了，有这么多人能做出来啦

gaga_speed

老大啊 我照你的做  可是做不出来啊
特别是这一步：利用两条分割线分别扫描圆角R3，其它边分别倒圆角R3，再组装成球体。

mydoa07

排球! 几何关系看起来很晕啊,有时间一定要试下.

rogboy

扫描你肯定会吧，引导线已有，那就是截面啦

草原飞鹰

原帖由 rogboy 于 2009-6-4 12:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; c5 w. N) R3 b9 S" E! p三种皮可不是等宽的哦，注意呀，好多人做的是均分的

% E6 _& v; D# H% _
楼主，根据你的说法，说用平分线建基准面5、6，那建立出来的结果不就是三种皮等宽啦，为何说三种皮不是等宽的呀？但我看你的贴图是不等宽，是不是建立分割线扫描那里没有说明呀？请楼主讲解讲解

草原飞鹰

还想问一下，能不能用阵列而不用装配呀？如果用阵列，基准轴如何建立？

gld123

原帖由 junjun1986 于 2009-6-4 16:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1325043我觉得没那么复杂，只要让每片的长度和宽度凑成180度就可以。其他尺寸就自己定了。

发个源文件谢谢

gld123

看来不发原件我是画不出来了

longying0550

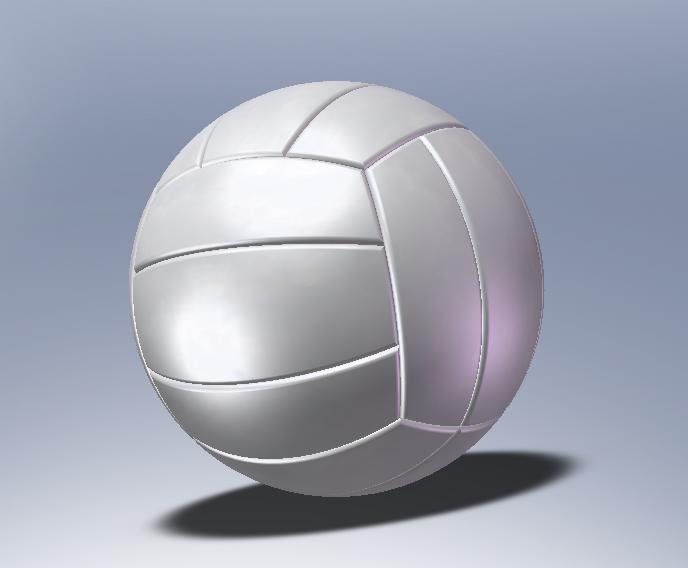

5楼的渲染很好啊！
3 ~0 Y7 u* G- ?6 w1 n- {

rogboy

排球可以装配也可以整体做，大家根据原文件发挥吧。
排球.part2.rar (553.35 KB, 下载次数: 36)

2009-6-10 16:10 上传

点击文件名下载附件
' P8 ]: }, w$ X, x+ n( m 排球.part1.rar (976.56 KB, 下载次数: 35)

2009-6-10 16:10 上传

点击文件名下载附件

junjun1986

没有正式的尺寸，更不是标准，算是娱乐吧。
