关于草图轮廓的问题，请高手赐教

gaga_speed · 发表于 2009-6-4 12:08:09

您需要登录才可以下载或查看，没有帐号？注册

x

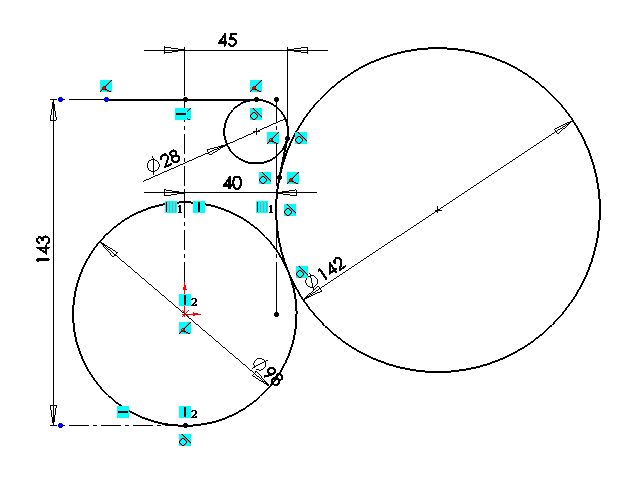

像图上的这种草图怎么才能画出来啊很纳闷啊！需不需要更多的尺寸标注
谢谢了！

pss0902 · 发表于 2009-6-4 12:11:31

这才几个尺寸，就楼主的草图用不了几个命令的就可以画好的，楼主先看看SW自带的指导教程吧。

gaga_speed · 发表于 2009-6-4 12:17:49

教程看过了不过不知道如何能画的很精确啊特别是几个圆弧衔接的地方如何画还望高手指教一下

pss0902 · 发表于 2009-6-4 12:22:45

要画得很精确啊，可采用添加各种约束（比如圆弧与圆弧相切，圆弧半径和圆弧等半径等等）和标注尺寸。

D_ice_ · 发表于 2009-6-4 13:25:24

这草图不是挺简单的吗，楼主把图看仔细点

gaga_speed · 发表于 2009-6-4 13:45:39

新手没办法啊

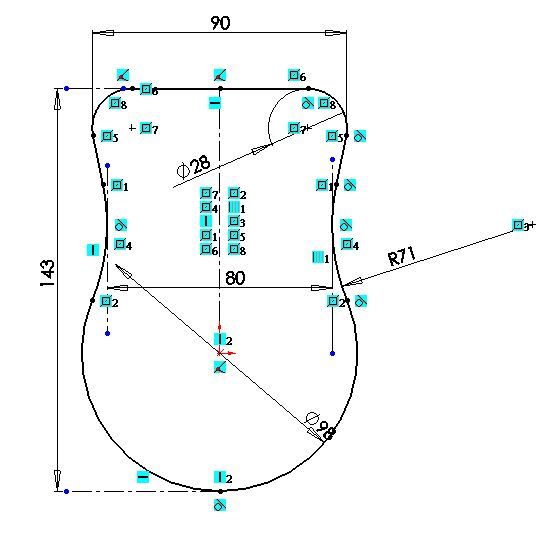

搞了好久搞不明白主要是图中最左边那个点是圆弧的圆心但是怎么确定他的位置啊或者说为什么要把圆心放在那里

danilso · 发表于 2009-6-4 14:00:27

依照草圖的尺寸及約束是可快速畫出並完全定義

47379794 · 发表于 2009-6-4 14:21:05

你之前是用CAD的吧！
这是SW不是CAD，画法不同的，不用确定圆心，先画个样，再改尺寸

NUIXT · 发表于 2009-6-4 14:27:26

从AUTOcad 转学sw刚开始就会在画草图上不习惯，慢慢就好了，3d软件都是先画个大概样子，然后在几何约束，标注尺寸。

我也是从那天过来的，习惯就好了

suning0127 · 发表于 2009-6-4 14:49:00

就几个圆相切，然后剪裁一下就差不多了

dcf13345191358 · 发表于 2009-6-4 16:42:27

上面两个圆弧的圆心位置未确定

LHX5849 · 发表于 2009-6-4 17:02:07

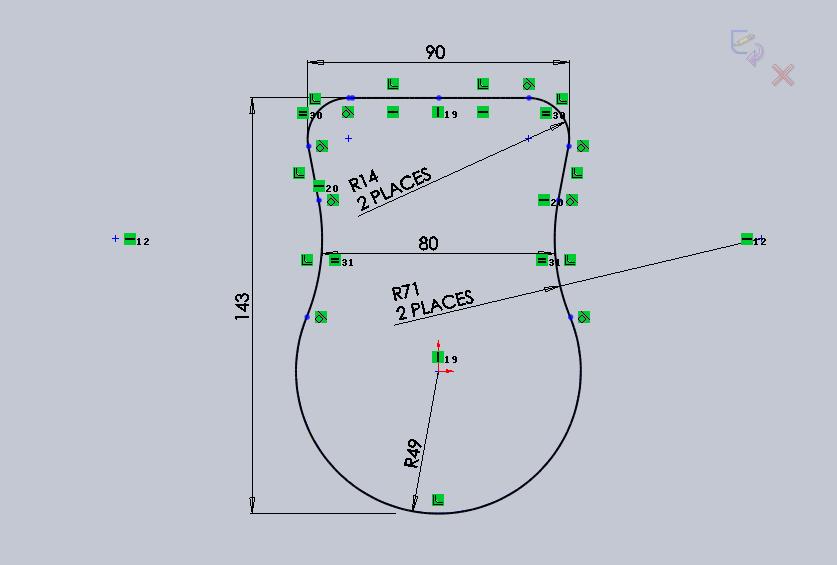

主要搞清楚R14和R71之间有直线段或圆弧段就可以了，否则出现过定义。

gaga_speed · 发表于 2009-6-5 15:21:38

7 楼正解谢谢了非常感谢

ujump · 发表于 2009-6-5 15:45:46

有时先用大概的尺寸画出，定义好几何关系后再标尺寸可以较快地画出草图。
