如何将装配图里的正视图变成右视图？

ananjuan · 发表于 2009-6-8 14:43:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位，如何将装配图里的正视图改成右视图？？？
求教！

goudong203 · 发表于 2009-6-8 14:48:43

这个我不知道,但是我可以给你说一种其他方法...............

就是可以新建一个视图,自己重新定义正视和右视图,不用系统默认的那个,嘿嘿~~~~~~~~

这样也可以解决你的问题吧!!!

ananjuan · 发表于 2009-6-8 14:57:07

如何新建”视图“？？？？

goudong203 · 发表于 2009-6-8 15:17:23

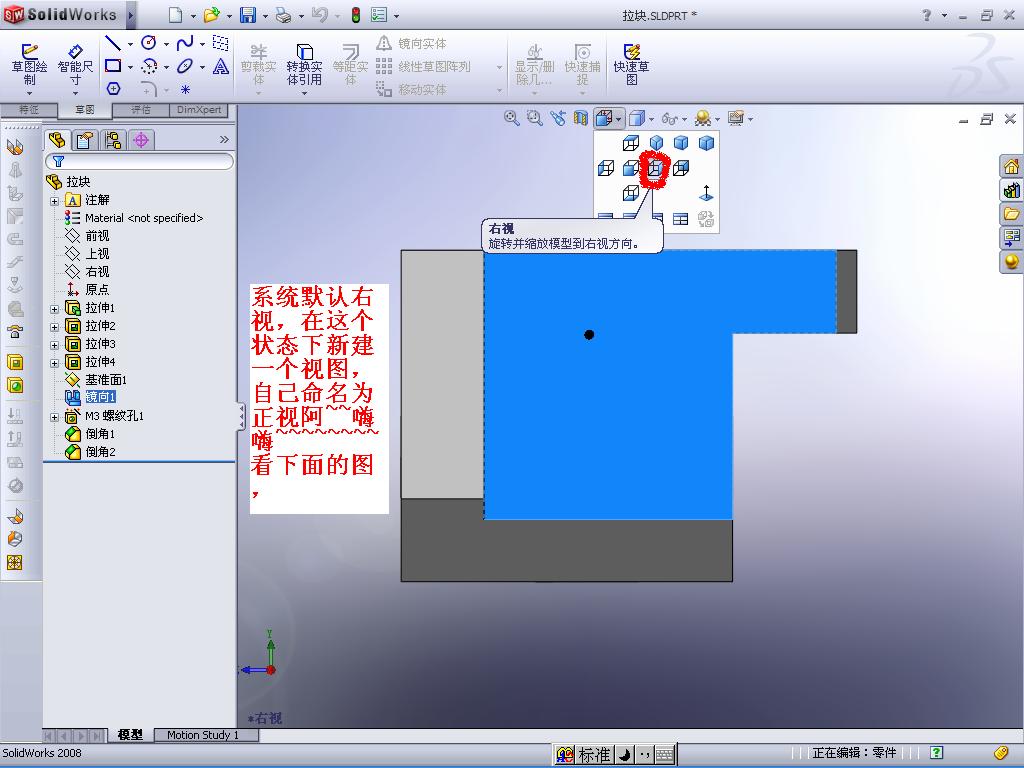

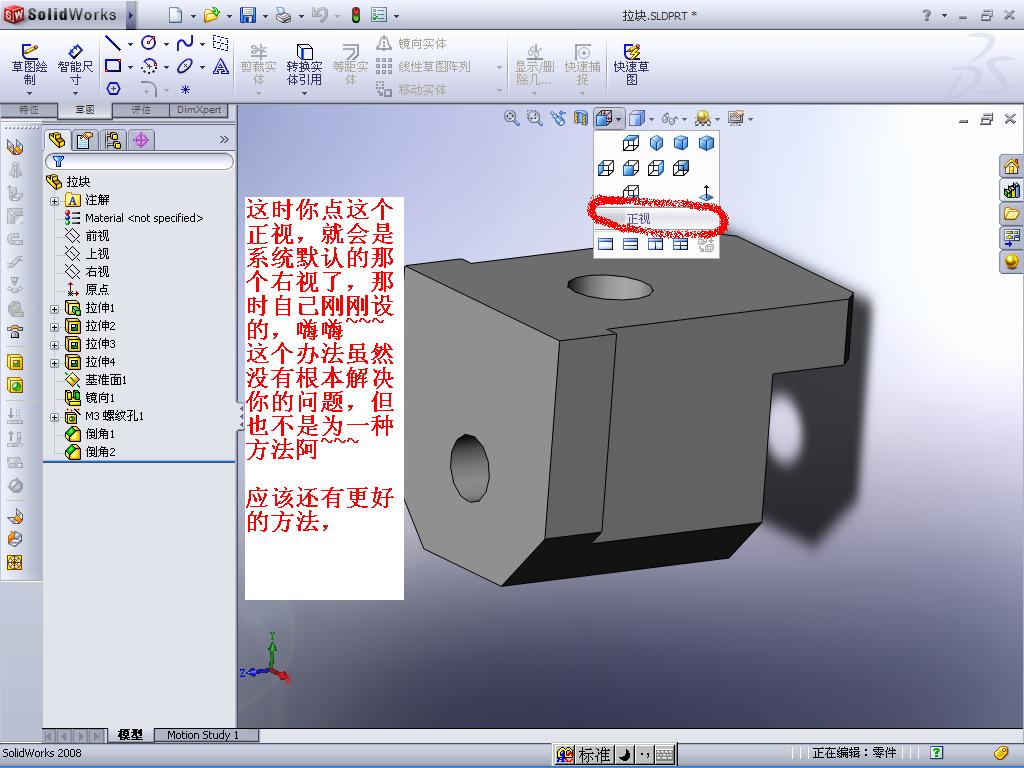

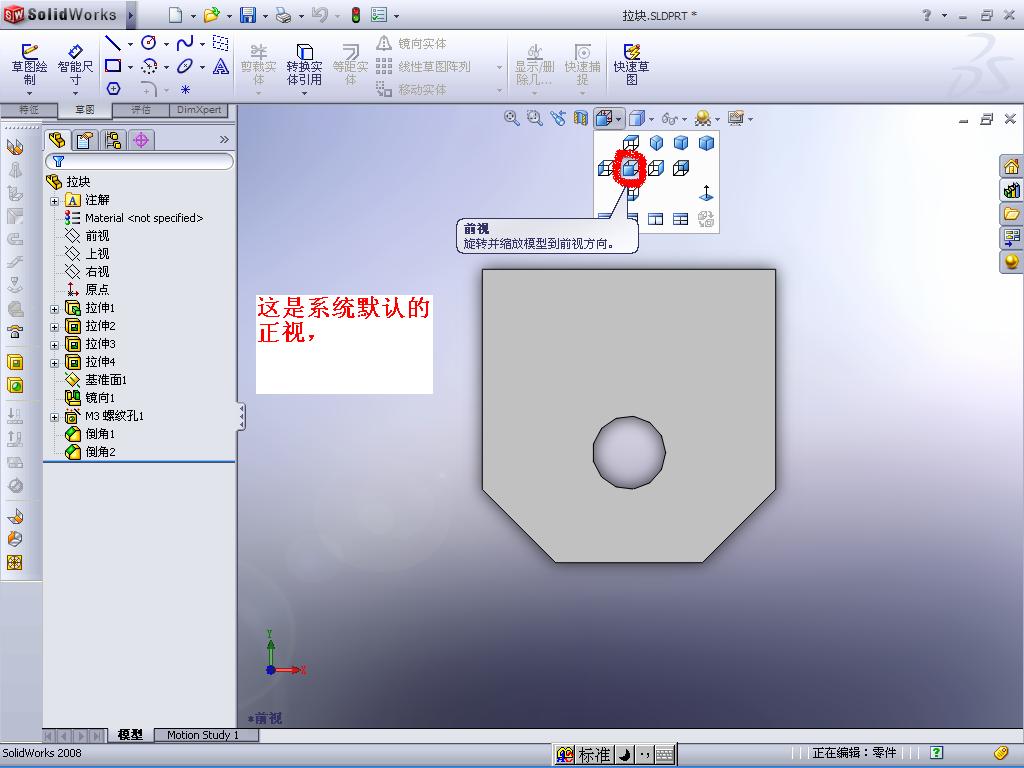

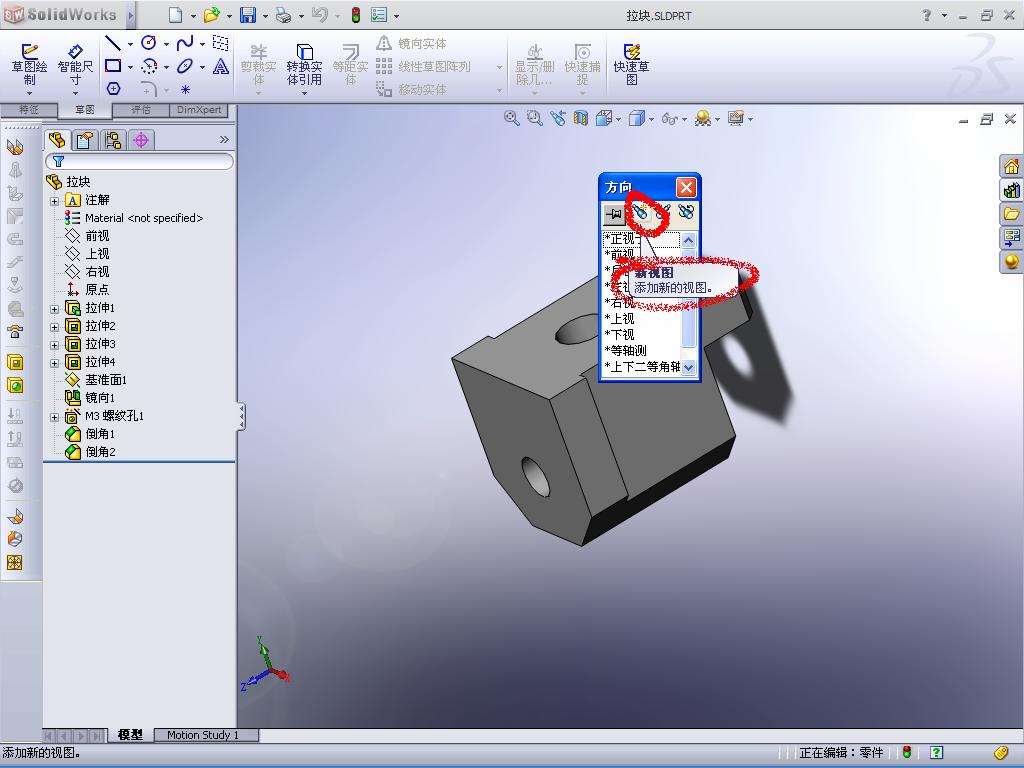

看下面的图片~~

就是我在上面所表达的意思

这个不是解决你的问题的最好办法 ,但是也可以用~~嘿嘿~~~~~~~~~~~~~~

ananjuan · 发表于 2009-6-8 15:20:06

刚刚楼上的是不是说新建一个装配图，载入原来的装配图，然后再利用旋转命令调整视图？

ananjuan · 发表于 2009-6-8 15:32:13

呵呵，解释的很详细，谢谢^_^

danilso · 发表于 2009-6-8 15:43:33

把你要當正視圖的零件的基準面和裝配件的前視基準面配合重合就好了.

ananjuan · 发表于 2009-6-8 15:46:08

哈哈，怎么没想到配合呢，谢谢

goudong203 · 发表于 2009-6-8 15:48:22

原帖由 danilso 于 2009-6-8 15:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif, G3 o( ^- |5 F. _0 ^% m
把你要當正視圖的零件的基準面和裝配件的前視基準面配合重合就好了.

刚刚才仔细看到,楼主说的是装配体啊!!!!!
那就象这个兄弟说的那样,在你第一个插入的零件的时候,要让零件的基准面(你想要正视的)重合,

helloyf · 发表于 2009-6-9 08:33:26

原帖由 寂静天花板 于 2009-6-8 17:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; v4 {+ H1 `; D- m" e W7 n楼主是要干什么，出工程图吗？显然没必要跟着软件的叫法，拖拉工程视图时，把你认为适合作主视图的视图放到主视图的位置上来。

或者将主视图删除，以右视图做为主视图再投影别的视图也一样啊。

文豪 · 发表于 2009-6-9 08:50:34

估计楼主的意思是想在等轴测状态下能看到装配体的主要特征吧让人一看就舒服明了。

ananjuan · 发表于 2009-6-9 09:47:49

是俺们家领导说，点击正视图就应该看到装配体的正面，而不应该是侧面。
我装配零件时没注意这点，所以现在都要改过来。

LHX5849 · 发表于 2009-8-12 10:16:59

你们领导思想有问题啊还是你不想灵活运用？按照10楼说的做就可以了，本来没有什么“正视”与“侧视”之分，使用人为了交流方便而冠的名称。

yhl52787 · 发表于 2009-8-12 13:13:25

你们领导也太刻薄了，非要按他的意思来做正视，只要使用交流方便那个视图做正视有什么关系，拿出那么多时间浪费在这上面，真是没必要

lanhai9696 · 发表于 2010-12-20 15:44:15

大部分领导都这样的，不过这样确实浪费不少时间
