CAD中模型与布局显示不的问题？

qdjzjxjy · 发表于 2009-6-22 21:08:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

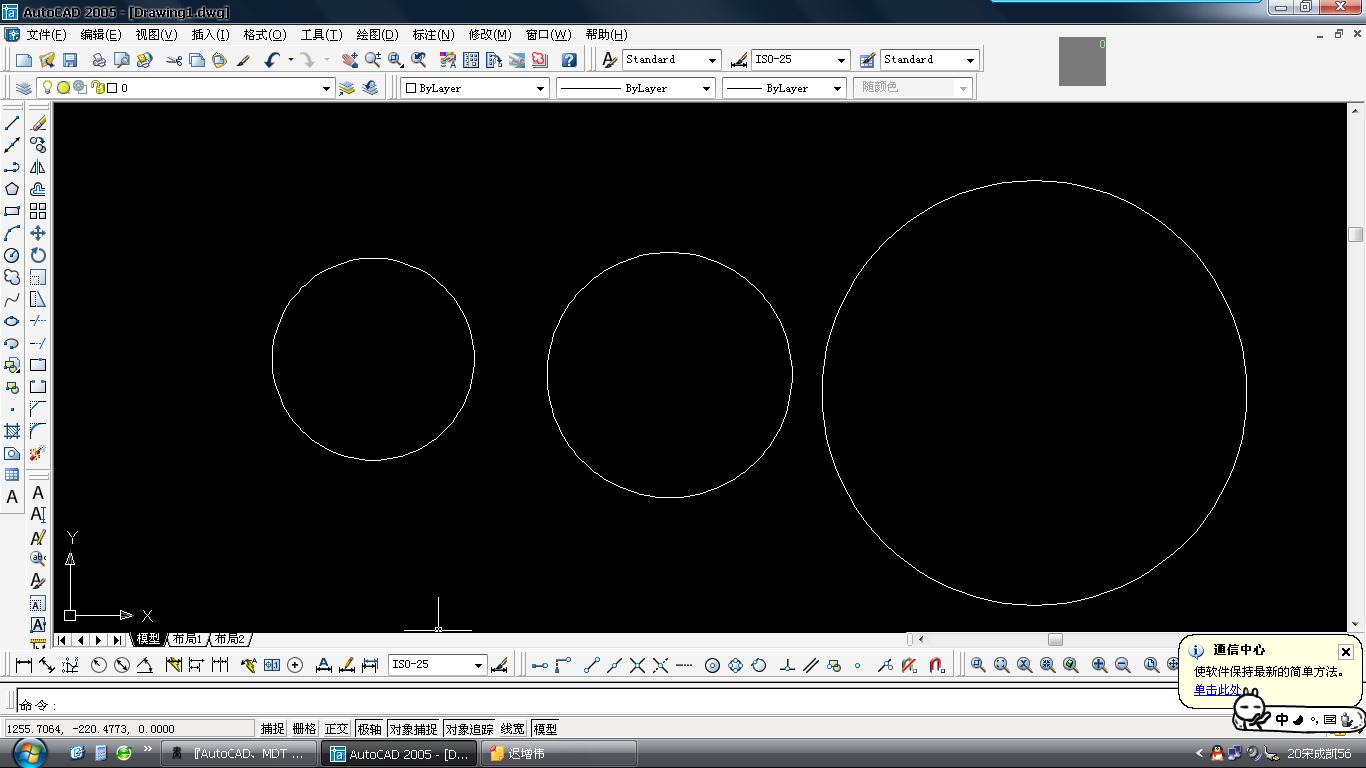

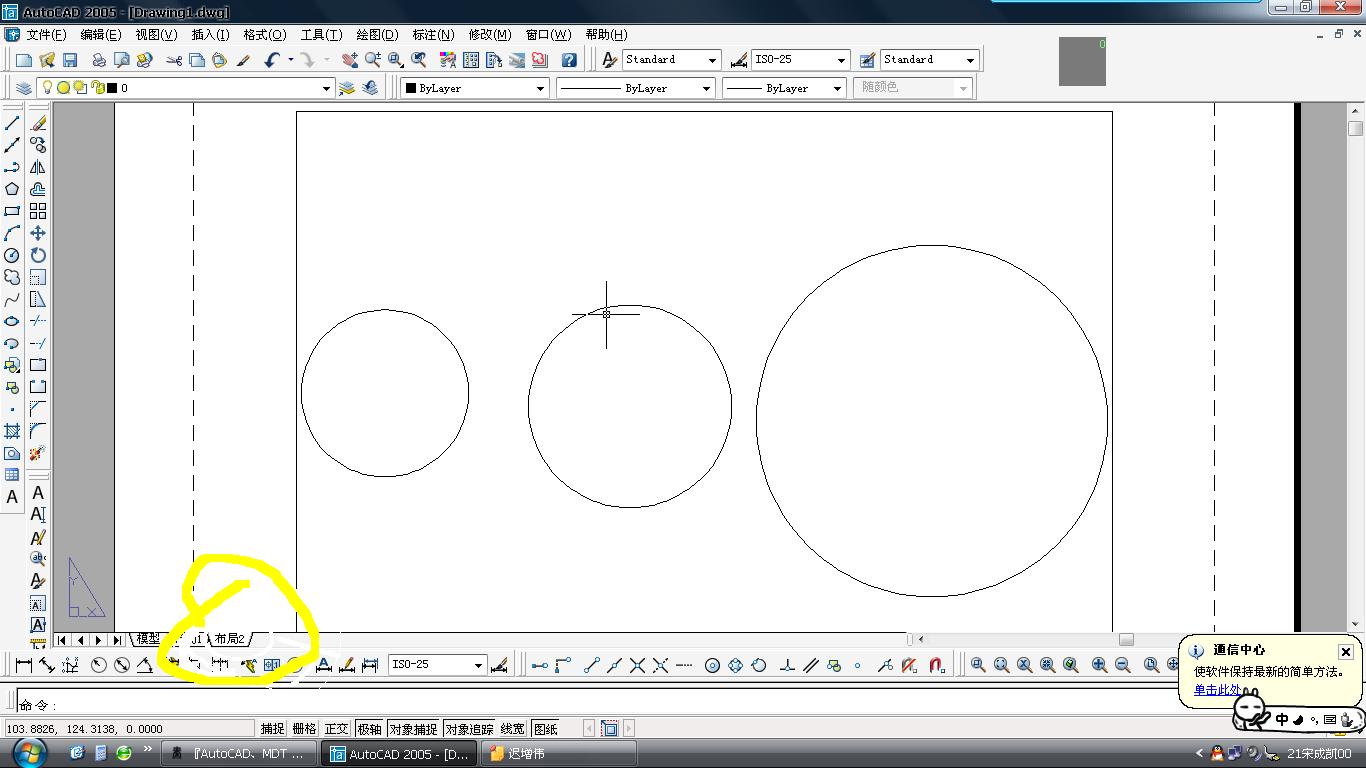

哎，今天客户发来一份图纸，在模型里只显示一部分，而在布局里能显示全部，举个例子说明吧，比如说图1在模型画三个圆，在模型里能能全看到，在布局里也能全看到，见图2，而客户给我的图只能在布局中看到三个圆，切到模型中只能看到一个圆（举例不是确切数字），请问是吗原因？怎样把在布局中显示而在模型中不现实的图在模型中显示，或者把图复制到一个新的图纸中，谢谢！！

:handshake

rongjian · 发表于 2009-6-22 21:36:45

1.这很正常。因为在布局里绘制的图形在模型里是看不到的，而在模型里绘制的图形也得通过视口才能在布局里显示出来。

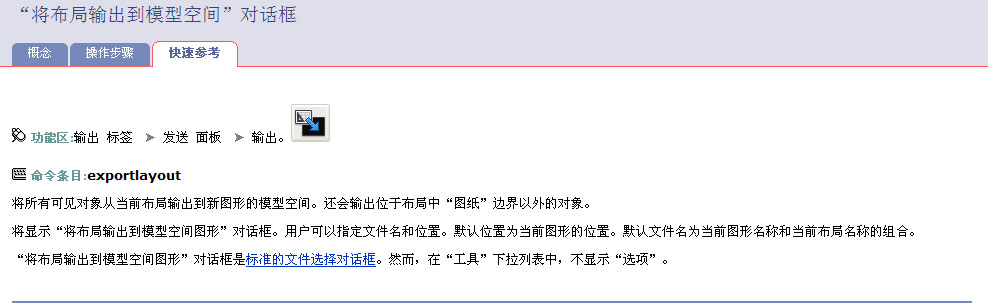

2.在CAD2009里有一个命令EXPORTLAYOUT可以将当前布局输出到新图形的模型空间，但CAD2005还没有此功能。

[ 本帖最后由 rongjian 于 2009-6-22 21:43 编辑 ]

woaishuijia · 发表于 2009-6-23 06:44:29

布局中有几个视口？
有可能如楼上所说是在布局中另画的图形，也有可能用多个视口对模型重复引用。

mgf123 · 发表于 2009-6-23 08:39:47

很正常啊，通过锁定视口的方法，在布局中添加尺寸或者补充说明，如楼上所说，在布局中添加的部分不再模型中显示，而在模型中的可以通过视口看到，但是你可以用复制的方法把布局中的平面图复制到模型中。

lqj65 · 发表于 2009-6-23 09:38:02

直接在布局中新增加的内容，模型中是不显示的，可采取将布局中的图形复制到模型中的方法解决此问题。

treo · 发表于 2009-6-24 08:31:30

全选后复制到模型中吧.
