sw工程图中如何产生截面视图？

helloyf

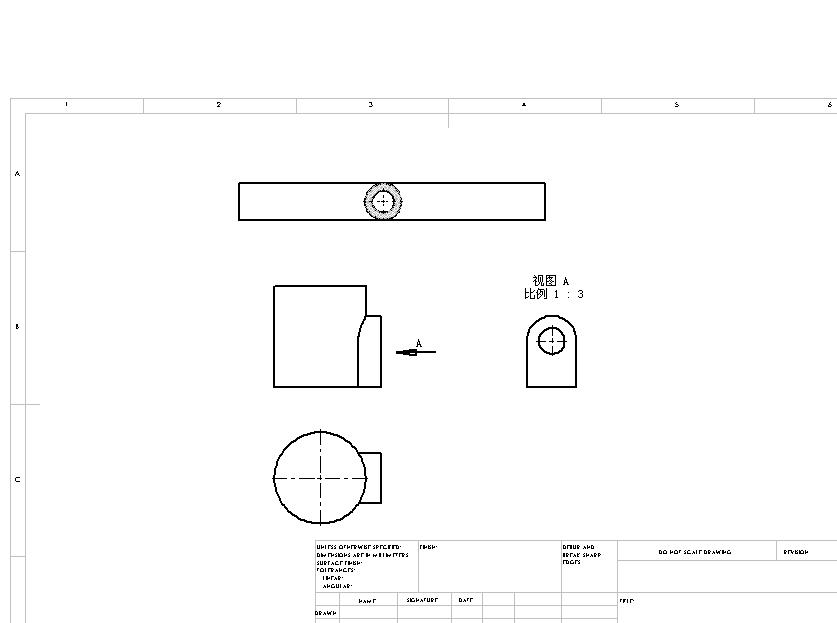

如下图一的绿色截面，用什么方法做出？难道要手工绘制吗？
/ z8 M9 K$ R, h. V

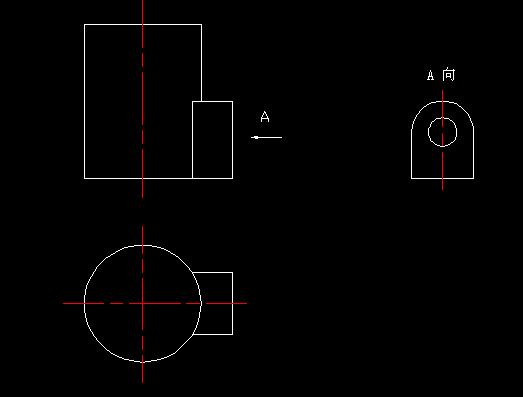

另外图2右边的向视图如何产生？用详细视图的话，整个投影全都出来了，如果只要局部，难不成再用裁剪吗？裁剪的话周边有裁剪线，太难看。
7 A2 R/ p' {4 ~+ l  K2 }8 \
[ 本帖最后由 helloyf 于 2009-6-23 13:03 编辑 ]

战魂

1用剖视可以重在上面   2投影 再隐藏不必要的线就可以了

mr.lee

试了试，圆管那个可以把右视图加上剖面线再重叠上去，第二个隐藏不要的轮廓线，见附图

yhz-2

以前没玩过工程图，现在还真发现有点不够人性化的。
第一个是可以剖视了之后移动过来，但是剖视的剖线好像不能删除或隐藏的，那样的话移动过来反而不好看了:L 当然像这样简单的东西，手画一个也很简单的，剖面线也可以手动自己加的。
0 t8 x/ [" @2 Z; e7 h关键是第二个……和楼上说的一样是可以隐藏不必要的线来实现，不过如果是比较复杂的零件呢？那就有很多线条了……隐藏明显就不可取了，以前玩solid3000的时候有个“仅显示端面”的功能，即只显示突出那部分，其他的自动隐藏，不知道SW是不是有，我找了很长时间，没找到:L 忘高手指点

yhz-2

右视图加剖面……那如果不是直管而是个扫描的管呢？

helloyf

原帖由 yhz-2 于 2009-6-23 10:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ F8 j! l* p1 Y) e 以前没玩过工程图，现在还真发现有点不够人性化的。
第一个是可以剖视了之后移动过来，但是剖视的剖线好像不能删除或隐藏的，那样的话移动过来反而不好看了:L 当然像这样简单的东西，手画一个也很简单的，剖面线 ...

说得对，proe里就可以对详细视图很方便的选择可视面，看来是各有所长啊。

5 r4 O; w  [  ?' [2 k3 r征求更好的办法。
5 p7 a' s  k9 t! W3 d+ x) ~
[ 本帖最后由 helloyf 于 2009-6-23 10:56 编辑 ]

yhz-2

楼上剪裁视图主意不错，也很方便。
不过“而且是最简便之法”这个说法我不敢认同，PROE我不会，我可不敢说PROE肯定币SW麻烦，不知道这位扫街大侠对PROE的了解程度，不随意评论了。
那个剖视图的只显示剖面也用的不错，不过请教一下，那个剖面的箭头你是如何处理的？能隐藏掉？希望能指点一二。
! }& j4 b! q' Y. V% s' }% C本人机械制图也学的不怎么样啊，不过还是学过的，估计楼主应该也是学过的，要不也不能和SW玩上了啊

helloyf

确实学艺不精以致贻笑大方，
机械制图还是10多年前学的，很多基本概念都忘了。
谢谢各位的热心帮助，问题解决了。
9 z) \/ S# D# {; P8 E) ]' A
, u. G- z1 d  g9 y/ a不过我看8楼的局部视图做法还是要裁剪，如果周边形状很复杂，还是挺麻烦的吧。能比proe在这点上方便？怀疑ing.
  M* D- F$ c4 V3 N: W5 \
还有新的问题，就如9楼所说，那个剖视图的箭头如何隐藏的掉？还是没找到

[ 本帖最后由 helloyf 于 2009-6-23 13:22 编辑 ]

yhz-2

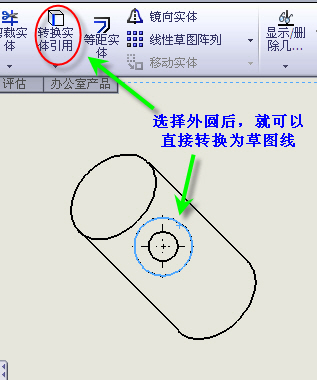

使用剪裁视图的话，可以把实体线转换成草图线，这样周边多复杂都没有影响了，要试了再说话啊，不要学某些人
箭头我刚讨教别人说把箭头大小变小，这样虽然可行，不过不是真正的隐藏效果肯定不够理想 ，还可以把剖切线画的很长，超出图纸范围的程度这样打印也就看不到了titter ，不知道有没有啥正规的办法？

helloyf

谢谢老兄的热情帮助，你所说把实体线转换成草图线是个啥意思？
7 ^+ V* w8 u3 Z3 S. e# \
还有那些向视图的箭头，是否也只有手动画了。
& Y- R( D1 f! k: G% J3 ~2 g

( ?, E/ D2 a' i$ Z2 k另外我看你注册时间也蛮长的了，为何帖子寥寥无几？纯属好奇
7 V* m9 r% z6 y+ z" M4 S( {
  s( O" \3 h! Y6 }4 x[ 本帖最后由 helloyf 于 2009-6-23 15:55 编辑 ]

yhz-2

是挺早注册的呢，以前注册的时候不玩马甲，现在穿马甲而已:lol:
1 V3 K& D2 X' A! j' P

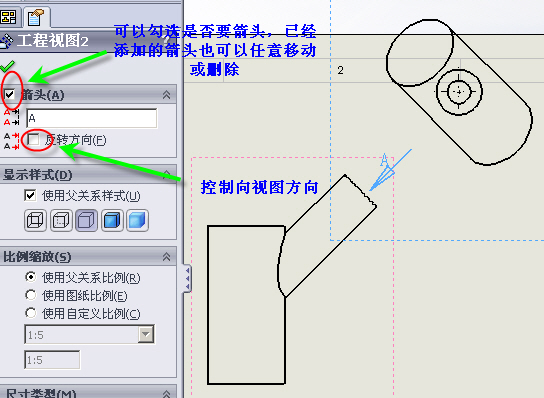

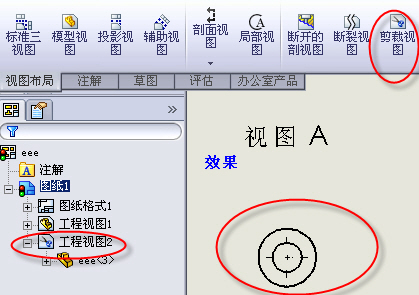

" i% T# @" b# ^+ S5 }5 J3 ]剪裁视图来做是挺简单的，详细见附件图吧 顺便问一下，用这种图文的方式感觉如何？看上去应该很明白的吧？

lizuoshan

原帖由 yhz-2 于 2009-6-23 16:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( \' |  g% }% v/ @ 是挺早注册的呢，以前注册的时候不玩马甲，现在穿马甲而已:lol:
- x+ z7 F/ A  ~# ^/ w( z- }. `4 m5 e
  Y4 F: W* A5 u8 \
剪裁视图来做是挺简单的，详细见附件图吧 顺便问一下，用这种图文的方式感觉如何？看上去应该很明白的吧？

* L# i4 [; n  f, H8 ?9 ~13楼正解！
( v0 K6 g+ e3 z# D5 z$ o有些人连SW的基本命令都没有熟悉，就说这样不行那样不行。
) z. T9 r8 C+ v' h. UPROE的工程图真的比SW的工程图方便吗？我是PROE    SW   UG都小小的玩了一把，本人认为：出工程图还是SW好。

helloyf

我靠，好偏激啊，听不得说SW不好啊。
7 l5 I  F0 P6 W* m2 L4 S% P我又没说proe的工程图全比sw方便，我个人也觉得sw方便的多，但也不是全部吧，某些方面proe可能会更胜一筹。

) n5 A$ ?' R2 A' G4 B5 I至于yhz-2兄弟，谢谢你的辛苦讲解，图解非常的清楚。
不过你的第一个图，为什么要绘制向视图线？直接点击轮廓线也可吧。

[ 本帖最后由 helloyf 于 2009-6-24 07:24 编辑 ]

yhz-2

原来可以直接选实体边的啊
放上去没有选到的高亮，以为不行……
7 ?) O% V7 p- z8 ^2 N9 _& X4 m我也不是SW起家的，有些细节还不够清楚 学习了:lol:
! _: g) _2 c  Z) o  S5 r( a3 m5 @% p
8 E+ B: _8 @/ F  P8 H我觉得没必要去判断那个软件更好使，都是工具而已，当然各有优势了。
