[已解决] ug中如何进行齿轮的接触分析

[复制链接]
发表于 2009-7-2 09:22:31 | 显示全部楼层 |阅读模式 来自: 中国山西太原

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
ug中如何进行齿轮的接触应力分析 大家帮帮忙
发表于 2009-7-2 16:55:24 | 显示全部楼层 来自: 中国吉林长春
转:http://forum.simwe.com/viewthread.php?tid=792756&extra=&highlight=%B3%DD%C2%D6&page=1
( z2 k0 i' H1 I7 u做法如下:$ }5 l; V" x# u

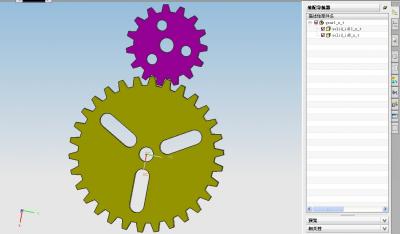

1.打开装配文件,进入高级仿真。

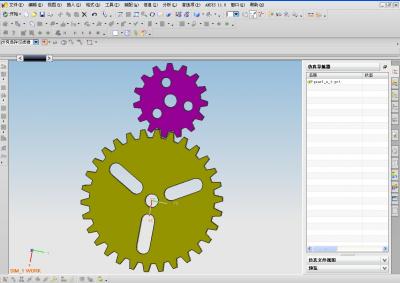

: s$ ?  ~' k$ _ 20070813_33482ff8e45920091385pBC4GRvxy9w4.jpg.thumb.jpg
6 {, k% A/ f- d8 H3 @ 20070813_df6a82624a58ece588edeeSvORXKr7yA.jpg.thumb.jpg 6 d0 w7 W' K& g1 h! v# I

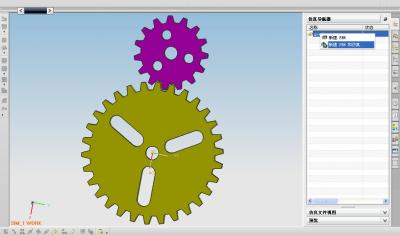

2.在装配导航器点击右键,新建FEM和仿真。0 g: d( j  u# A

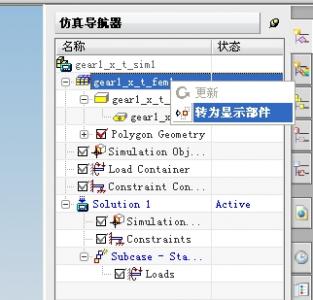

01.jpg ) R9 E" z0 u2 P5 q% c
3.在装配导航器点击FEM文件,转为显示部件。' Z" `: W. I+ {
0 z4 M; z( E: P4.给两齿轮添加材料。( c4 S9 S) e" H( z$ x" h/ U

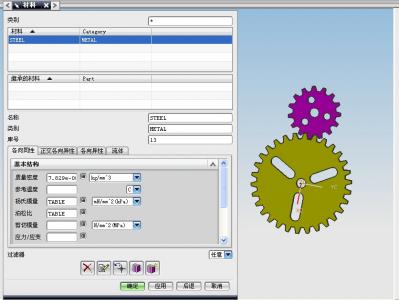

03.jpg 3 l# b6 b6 U7 O2 g4 R

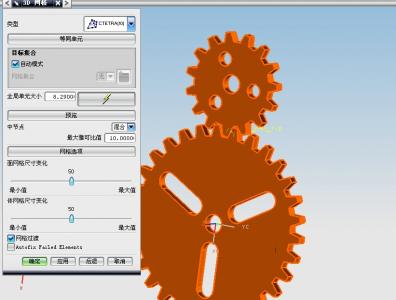

5.建立网格匹配条件,用手动方式,选折图上圈住的两相对面。

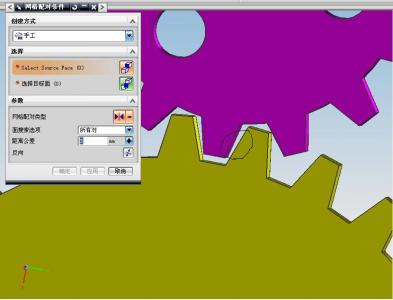

  l5 Q( `8 ^, w- [! e# n8 [9 I 04.jpg
5 @3 q" v* i% M8 @& B4 H6.化分网格。9 m, {4 p+ |& l) W, k5 @
& F+ n- b3 A1 e- Q6 K7.显示SIM模型。

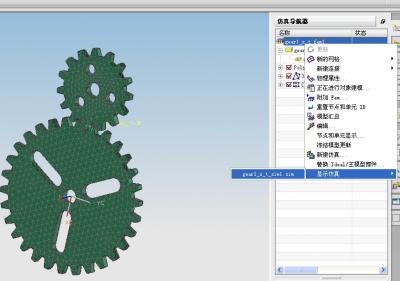

$ |5 k1 Y7 j) }' g 06.jpg 1 t, z; S) Z# U, y$ E# Q' F" ?

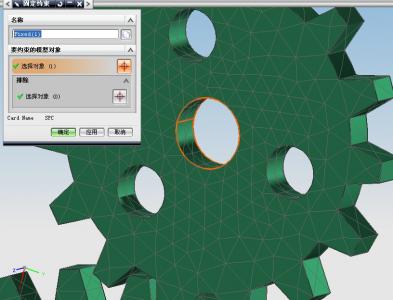

8.选折小齿轮高亮显示面,添加固定约束。
9 y  v3 a9 u) Q  J! A. w9 o 07.jpg

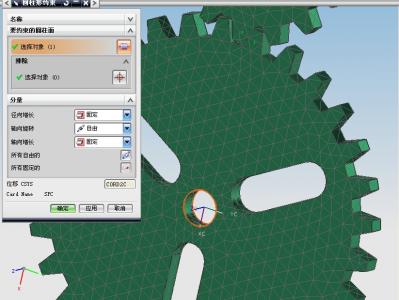

# {7 V0 D" x9 q0 e9.选折大齿轮高亮显示面,添加圆柱面约束,轴向旋转为自由。! Q6 d5 _( K" ~2 y. r" O
4 B! W+ n0 P2 N7 A7 S6 X3 [2 t10.添加扭矩。

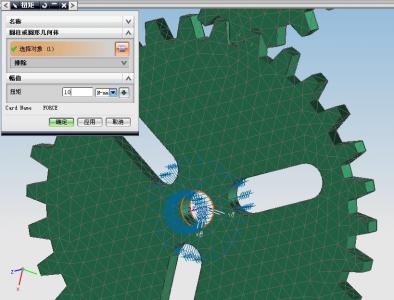

- R7 Z) q  u, M) |& t3 { 09.jpg - ?* K$ r! X# }$ H7 }$ w
11.求解.# f3 \4 g0 B4 A, L4 l" [

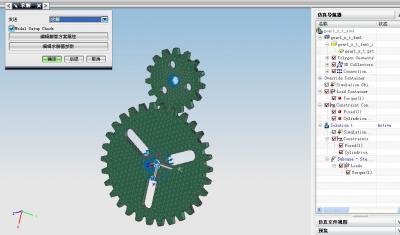

12.双击Results进入后处理。
6 Y4 M! e6 J$ L# y- j" h4 T. m 10.jpg 0 D$ |, e: C; h- g- K- A/ p( g

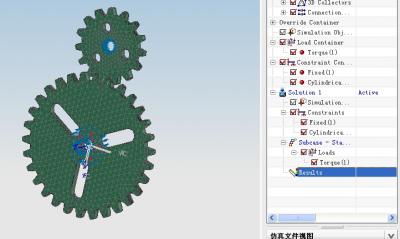

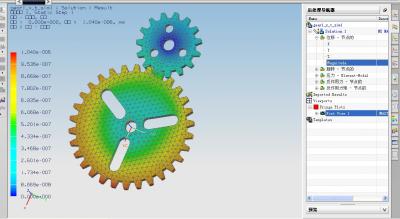

& {: u- U6 V; F* g0 e: j1 U 12.jpg

评分

参与人数 1三维币 +5 收起 理由
beyond2009 + 5 应助

查看全部评分

发表于 2009-7-3 09:11:13 | 显示全部楼层 来自: 中国湖北荆州
我建议还是用ansys或者abaqus或者adams之类的软件来做了,我做过的,不过是锥齿轮
发表于 2009-7-3 09:14:11 | 显示全部楼层 来自: 中国湖北荆州
这个在ansys中可以简化为平面问题的,可以用ansys中接触问题做有专门的教材的
