[已解决] 关于me和div命令

[复制链接]
发表于 2009-7-5 21:33:39 | 显示全部楼层 |阅读模式 来自: 德国

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
画图目的:使用齿条插刀的包裹线花齿轮' ?1 U/ z5 H, x% w  t1 ]

3 F3 I; k5 ^5 ?8 b) ]& E2 B$ U我的设想:; K) n# D0 O, S9 ?
1)在分度圆上画出渐开线(齿条插刀的运动轨迹)  E- {( c0 [9 ~* p9 h
: r: f0 X  E* n& l/ Q
2)在分度圆的切线上画出齿条插刀的轮廓,并把它设定成块
, ^+ \! t5 }4 c  r1 y3 Z; B4 H
6 O* r9 K. \* G& d. \3)使用me或者div命令沿渐开线排列n个块(模拟齿条插刀的运动)9 z' p# p# I7 [3 Y. o1 C

9 ~* H9 Y0 q* l4 e! ]问题:
0 U5 L( ^% M4 w我感觉我的设想应该是ok的,可是总是得不到预想中的结果。
$ M3 s* I* P- E9 S! s8 O块虽然沿着渐开线排列了,块的方向也与渐开线对其了(随渐开线转动),但是块(齿条插刀)的方向总是不对。无论怎么改变块的基点,块在沿着渐开线排列的时候总是方向不对。
" }. r# Q. X3 f: ^3 A
6 _# q5 w: c# e, i6 _( ?8 o' a( `就好象是插刀可以沿着正确的轨迹移动了,但是刀头的方向确实错的。9 I. c9 P- K& x6 e6 I; o

$ I" t/ J7 a7 S或者是刀头是对着轮坯的,但是刀不是从内向外,而是从外向内运动的。: c8 Y* }: u3 ]( o+ {( {
/ j2 V$ f. W: M4 y
) G7 N5 F( r1 O: _

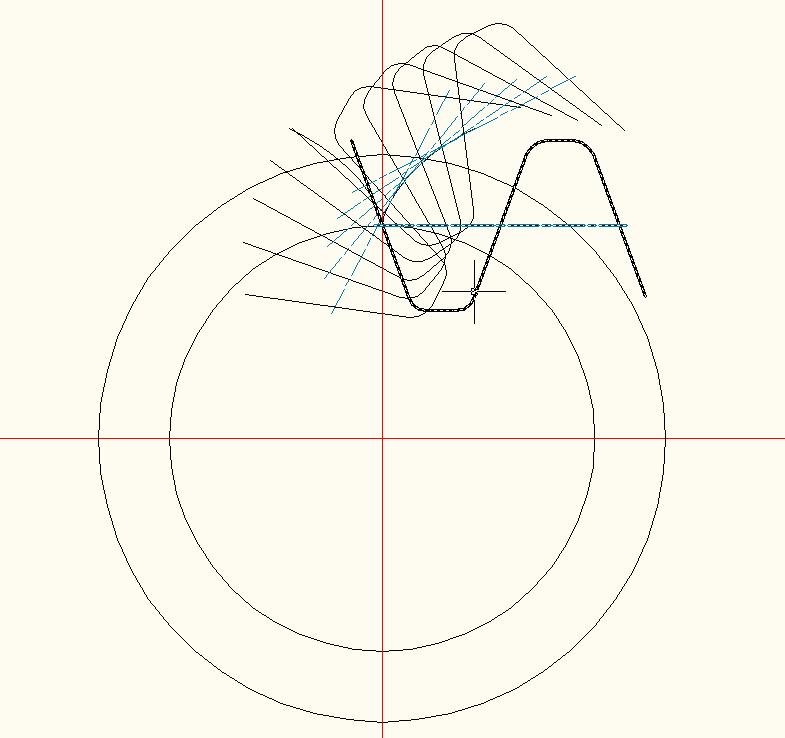

发一张图
1 e7 ?4 v2 M) }9 L5 b% I8 E 11.JPG - H3 @9 h, S. @* j& G3 q# J* c
5 ?( b  |% a0 y& {! b& p0 I

, h" X  J6 h. Y5 f, K! B: E; z网各位达人能不吝赐教,帮我想想到底哪里的问题。
/ \# x3 U/ F& U$ l. `7 _
% c# Y/ D) y$ Z) v2 E[ 本帖最后由 schueler 于 2009-7-7 09:43 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 提出讨论问题

查看全部评分

发表于 2009-7-6 08:04:36 | 显示全部楼层 来自: 中国辽宁营口

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 应助

查看全部评分

发表于 2009-7-6 22:27:59 | 显示全部楼层 来自: 中国浙江金华
做块用的草图,某一特定图元的起始方向角度很关键。

评分

参与人数 1三维币 +2 收起 理由
★新手★ + 2 技术讨论

查看全部评分

 楼主| 发表于 2009-7-7 00:25:49 | 显示全部楼层 来自: 德国
楼上的2为大哥,能否指点一下起始方向的角度具体应该如何设定呢?
# s2 c# W4 M0 g1 U+ K0 \( L
. E; k/ \& {. ]6 l$ m最好能讲解一下me和div在调用块的时候具体原理(角度)。谢谢各位达人了!' I7 D9 Y+ \$ D7 {+ K) E8 m( B
: o9 o3 G. m! O4 o
[ 本帖最后由 schueler 于 2009-7-7 00:28 编辑 ]
发表于 2009-7-7 05:03:02 | 显示全部楼层 来自: 中国

回复 4# schueler 的帖子

如果"对齐"选项选择了"是",插入的"块参照"的旋转角为等分点的切线方向,选择"否"则"块参照"的旋转角为0.

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 应助

查看全部评分

 楼主| 发表于 2009-7-7 09:32:52 | 显示全部楼层 来自: 德国
原帖由 woaishuijia 于 2009-7-7 05:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ z: E2 F% G9 I; W如果"对齐"选项选择了"是",插入的"块参照"的旋转角为等分点的切线方向,选择"否"则"块参照"的旋转角为0.

7 U. Q& d  }- ^: z* }" y) S' }2 l; v' C* v4 O- B

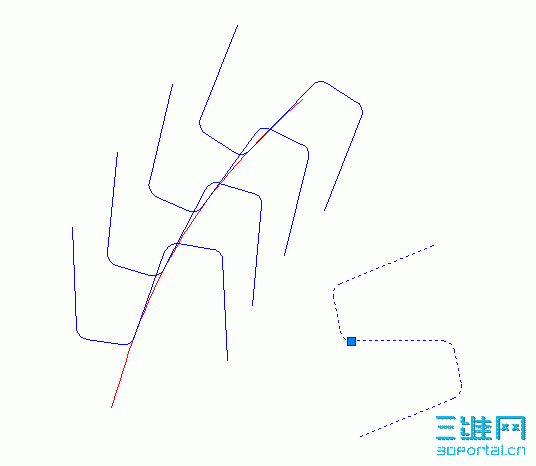

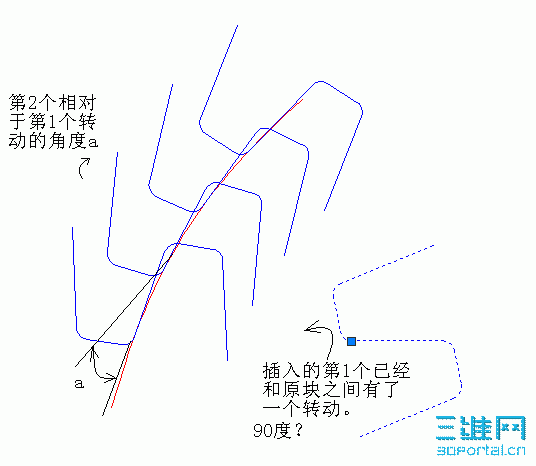

我觉得“对齐”是指的下一个插入的块和前一个插入的块相比(第2个比第一个,第3个比第2个。。。),转动2条插入点切线之间的夹角。" J) Q& N( i5 N6 r" r5 j: d; w. M

5 Q0 N4 `. C; J5 P. w4 s  P也就“对齐”控制的是插入的块之间的角度关系。
  L$ E8 h, S; N1 _7 G* G! D# s* R+ @1 ?2 ?1 Y; T. t  U. V. A
------------------
% ], ~% ~& J6 [0 a
- h& j; d$ F; A5 @; w而插入的第一个与原“块”之间还是转动了一个默认的角度。从您的图上看,貌似是转动了90度。一会试试看。
% M8 J. |, v. p8 \0 l. s, ~; v/ ]
  T( G8 u& ]+ i[ 本帖最后由 schueler 于 2009-7-7 09:40 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 积极讨论

查看全部评分

 楼主| 发表于 2009-7-7 09:43:07 | 显示全部楼层 来自: 德国
果然是90度!!!终于搞定了 :victory: . J; p8 h2 X4 o  L5 |

7 p, b& v1 N4 u十分感谢上面2位的热心解答。
